TechniSat DIGIDISH 33 Installation Instructions

76
N L
3 Veiligheidsaanwijzingen
Neem bij de installatie de toepasselijk Europese normen en de VDE-voorschriften in acht om
de elektrische veiligheid te garanderen (bijv. VDE 0855, deel1).
Vraag zo nodig uw dealer om advies.
4. Montage van de F-stekker
Opgelet!
Monteer de F-stekker in spanningsvrije toestand van de ontvangstinstallatie!
Ga bij de montage van de F-stekker zeer zorgvuldig te werk om werkingsstori
ngen of zelfs een
beschadiging/vernieling van de satellietreceiver door een foute stekkermontage uit te sluiten.
Neem behalve de uitleg in de tekst ook afbeelding 3 in acht.
> Verwijder over een lengte van 6 mm de isolatie tot op de binnendraad van het kabel-
einde met behulp van een scherp mes. Let erop dat de binnendraad (kerndraad) niet
beschadigd raakt.
> Verwijder de overtollige draadjes van het sche
rmvlechtwerk.
> Verwijder nu 10 mm van de buitenste kunststofmantel om het schermvlechtwerk bloot
te leggen. Let erop dat het schermvlechtwerk daarbij niet beschadigd raakt.
> Verzeker u ervan dat geen draadjes van het vlechtwerk contact maken met de kerndraad.
> Draai nu de F-stekker voorzichtig op de kabel tot de kerndraad strak aansluit bij de
voorste rand van de F-stekker.
Controleer vervolgens nog een
keer dat er geen draadje van het schermvlechtwerk
contact maakt met de kerndraad van de kabel. De F-stekker is nu correct gemonteerd.
5. Uitlijning van de buiteneenheid
De uitlijning van de buiteneenheid dient met behulp van een meetapparaat verricht te worden.
Uitlijning is eveneens mogelijk met behulp van een voordeligere TechniSat SatFinder
(art.-nr. 0000/3045).
Mochten beide niet beschikbaar zij
n, dan kan met behulp van een digitale receiver en een
TV de uitlijning als volgt verricht worden.
1. Verbind de LNB met een geschikte coaxkabel met de receiver.
2. Sluit de receiver op de Tv aan en stel de receiver in op een programmapositie waarop
een programma van de gewenste satelliet te ontvangen is (bijv. ARD voor ASTRA).
schroefbare
F-stekker
20mm
draadvrij
Draadvlechtwerk
Zilverfolie
6
10

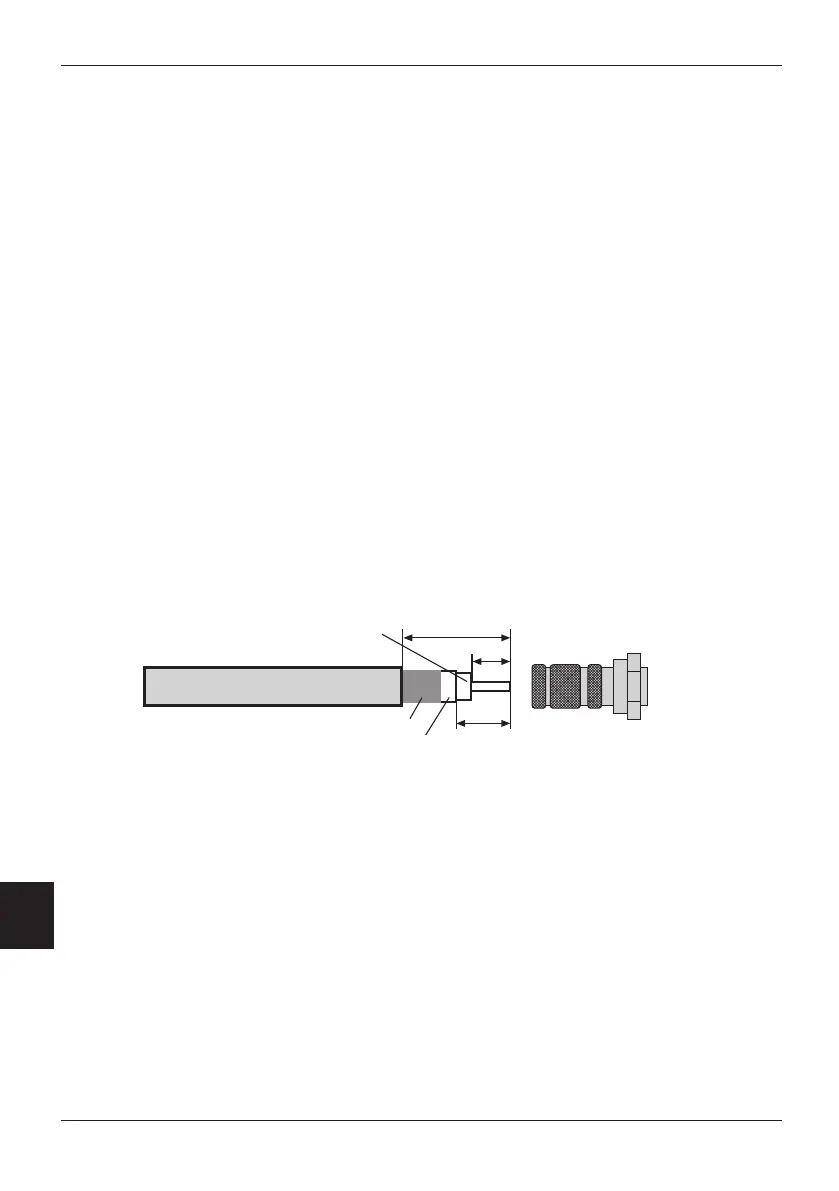

Afbeelding 3

TechniSat DIGIDISH 33 Specifications

General

Package weight	3200 g
Material	Aluminum
Product color	Beige
Frequency range	10.7 - 12.75 GHz
Antenna gain level (max)	30 dBi

Weight and Dimensions

Width	330 mm
Height	350 mm
Weight	2500 g
