TechniSat DIGIDISH 33 Installation Instructions

77
N L
3. Zoek in de AZ/EL-tabel (zie hoofdstuk 6) de elevatiehoek voor uw installatielocatie
op. Deze bedraagt bijv. voor de satelliet ASTRA 19,2° oost 31,29° in Daun.
Omdat het bij uw buiteneenheid om een offsetspiegel gaat, wordt niet de afgelezen
elevatiehoek, maar een aan de spiegel aangepaste hoek ingesteld. Deze wordt als
volgt berekend:
Elevatiehoek - offsethoek = in te stellen hoek
De offsethoek van de
DigiDish 33 of DigiDish 45 bedraagt 30°.
Dat resulteert voor een DigiDish 33 resp. 45 in Daun bijv. in een hoek van:
31,29° - 30° = 1,29°
4. Maak de schroeven (D) aan het zwenkprofiel los, zodat u de buiteneenheid omhoog

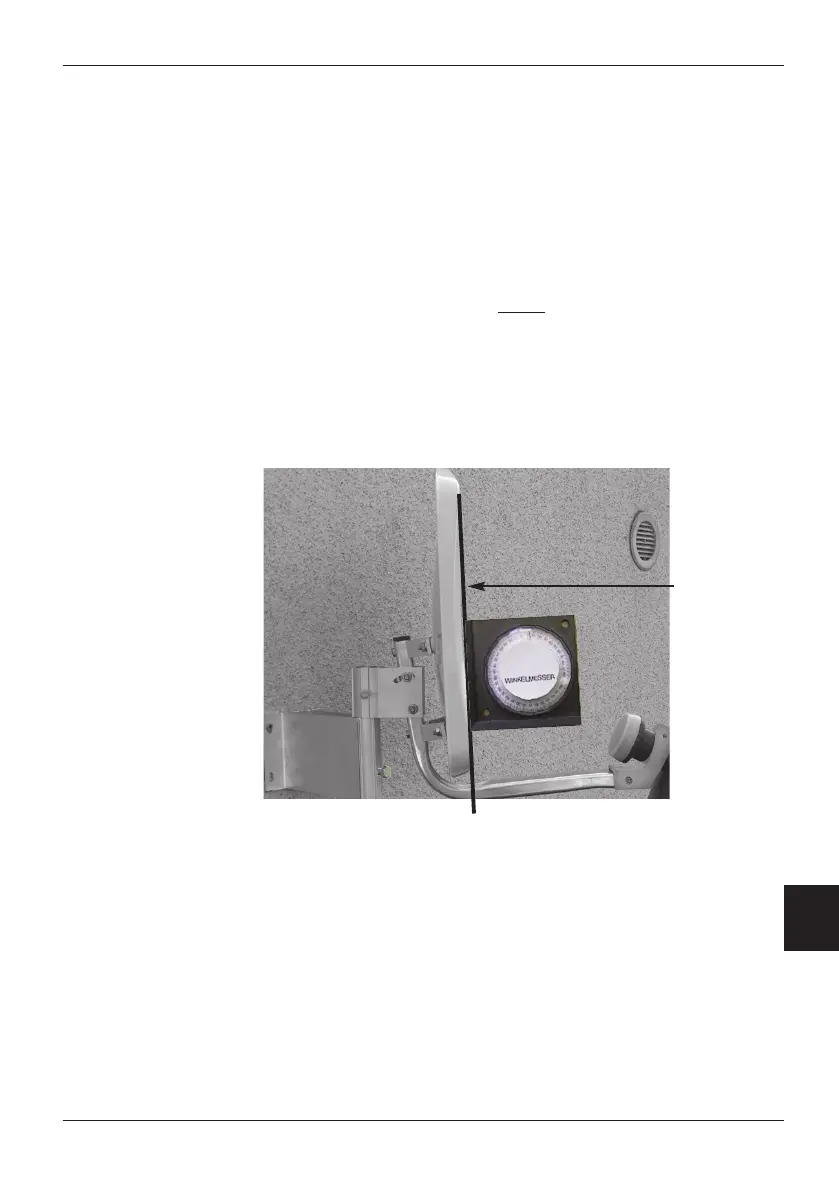

of omlaag kunt bewegen. Leg een rechte lat - zoals te zien in afbeelding 4 - over de
spiegel. Bepaal de ingestelde hoek met behulp van een hoekmeter.
Afbeelding 4
5. Maak nu de schroef (C) resp. (B) aan het zwenkprofiel los en draai de spiegel lang-
zaam in oostelijke of westelijke richting (azimuthhoek), tot u het TV-beeld
van de
receiver ontvangt.
6. Nu moet de spiegel nog fijn ingesteld worden. Daarvoor is het zinvol om de trans-
ponderinfo (zie gebruiksaanwijzing van de digitale receiver) op te roepen.
7. Verander nu voorzichtig de azimuth- (oost/west) en elevatiehoek zodanig dat u een
maximale uitslag van de niveau- of kwaliteitsindicatie verkrijgt.
8. Draai nu alle schroefbevestigingen aan en let erop dat de ontvangst
daarbij niet
slechter wordt.
De spiegel is nu gereed gemonteerd en optimaal afgesteld op de gewenste satelliet.
Meetlat

TechniSat DIGIDISH 33 Specifications

General

Package weight	3200 g
Material	Aluminum
Product color	Beige
Frequency range	10.7 - 12.75 GHz
Antenna gain level (max)	30 dBi

Weight and Dimensions

Width	330 mm
Height	350 mm
Weight	2500 g
