1 Montage der Außeneinheit
Die Außeneinheit ist im Auslieferungszustand teilweise vormontiert, so dass Sie lediglich
den Spiegel (Pos. 2) und das Zwischenstück (Pos. 3) montieren müssen.
Befestigen Sie zunächst den Spiegel mit den Schrauben (A) an der AZ/EL-Halterung
(Pos. 1). Lösen Sie anschließend die Schraube (B) am Schwenkprofil um das
Zwischenstück zu montieren. Montieren Sie anschließend das LNB
(Pos. 5) mit
Hilfe der LNB-Halteschelle (Pos. 6) nach Abbildung 1 an den LNB-Halter.
2 Aufbau
Auswahl des Standortes
a) Stellen Sie sicher, dass von dem vorgesehenen Montageplatz aus freie Sicht in
Richtung Süden zum Empfang der Satellitenposition ASTRA 19,2° Ost besteht.

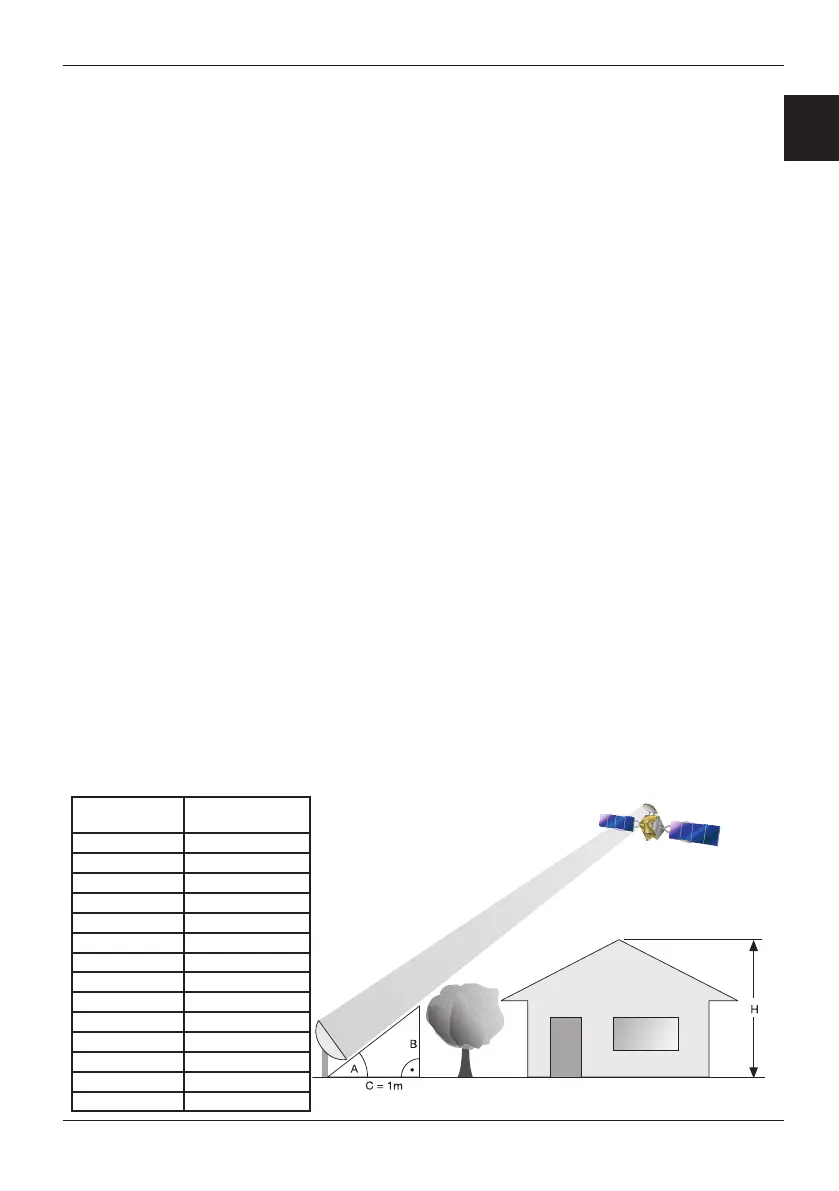

Mit Hilfe der unten aufgeführten Graphik können Sie ersehen, ob Sie genügend
Abstand zu einem benachbarten Hindernis eingehalten haben
, um eine
Abschwächung des Empfangs durch dieses Hindernis zu vermeiden. Achten Sie
darauf, dass der Spiegel bei der Montage unter einer Terrasse nicht durch ein hervor-
stehendes Dach abgeschattet wird.
b) Befestigen Sie den Wandhalter (Pos. 4) waagerecht an dem ausgesuchten Ort.
Um der Außeneinheit optimalen Halt zu gewährleisten, sollten Sie
das Befestigungsmaterial (Schrauben, Dübel etc.) der Monta
gefläche
entsprechend auswählen. Wegen der Vielfalt an Mauerwerken liegt
der Lieferung kein Befestigungsmaterial zur Montage des
Wandhalters bei.
c) Lösen Sie die Schraube (C) am Wandhalter und hängen Sie die Außeneinheit mit
dem Zwischenstück ein.
3
Winkel A
(Elevation)
Steigung B
(cm pro m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13
D E
