TechniSat DIGIDISH 33 Installation Instructions

Sehr geehrter Kunde,
Sie haben sich für ein Qualitätsprodukt der Firma TechniSat entschieden. Um die Qualität
des Produktes über Jahre hinweg zu erhalten, bestehen Halterung und Spiegel aus
Aluminium.
Der Spiegel ist zum Empfang der digitalen Signale der ASTRA-Satelliten konzipiert. Lesen
Sie bitte vor der Montage sorgfältig die Montageanleitung, damit Sie nach der Installation die
optimalen Empfangse
igenschaften erreichen.
Bevor Sie mit der Montage beginnen, überprüfen Sie die Lieferung der Außeneinheit auf
Vollständigkeit.

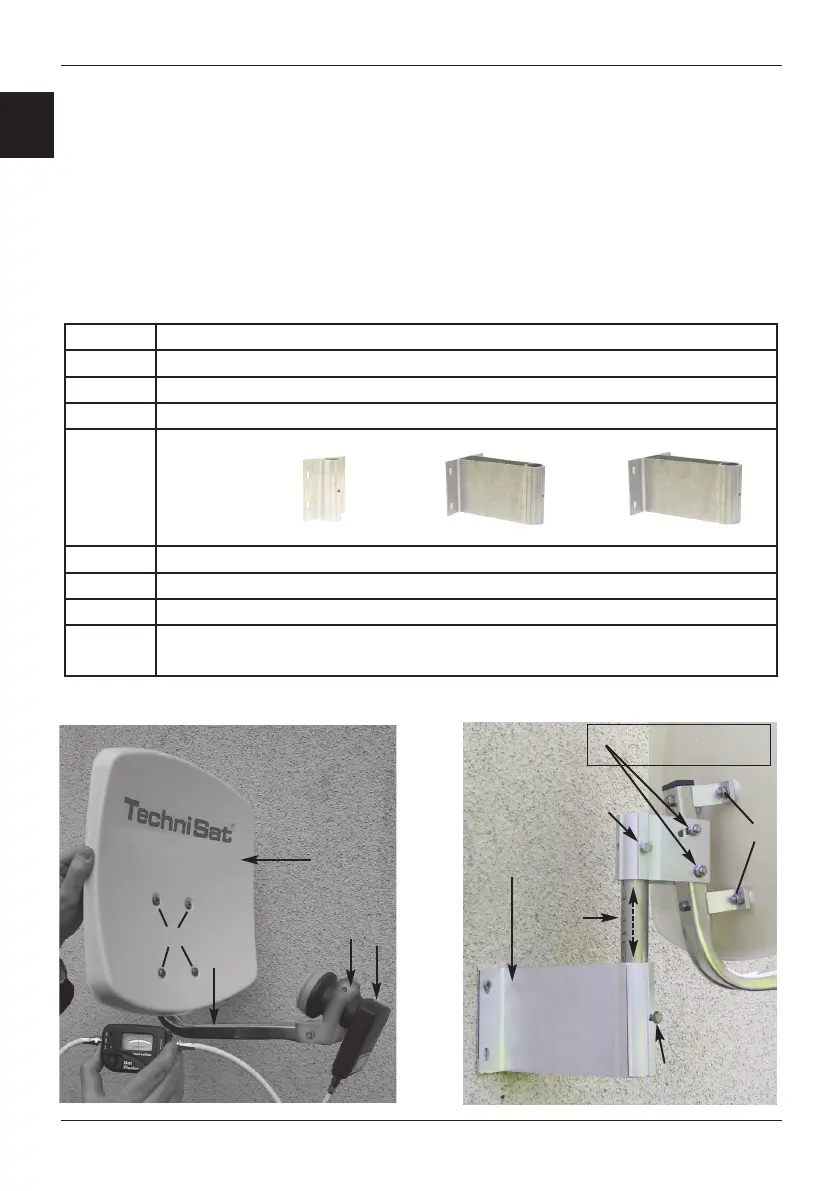

Lieferumfang (siehe Abbildung 1 und 2)
2
D E
1
A
A
2
3
4
B
C
5
6
D Schrauben zur Einstellung
des Elevationswinkels
Abbildung 1
Abbildung 2
Pos. Artikel
1 1 AZ/EL-Halterung mit LNB-Halteschelle und Schwenkprofil
2 1 Spiegel
3 1 Zwischenstück
4
1 Wandhalter*:
5 1 LNB
6 1 LNB-Halteschelle, 1 Schraube M6x40, 1 Schraube M6x16
A 4 Schrauben M6x15, 4 Muttern M6, 4 Unterlegscheiben
10m Koaxialkabel mit F-Steckern (nur bei Komplettsets inkl. Receiver im
Lieferumfang enthalten)
“kurz” “mittel” “lang”oderoder
* Inhalt abhängig vom gewählten Paket

TechniSat DIGIDISH 33 Specifications

General

Package weight	3200 g
Material	Aluminum
Product color	Beige
Frequency range	10.7 - 12.75 GHz
Antenna gain level (max)	30 dBi

Weight and Dimensions

Width	330 mm
Height	350 mm
Weight	2500 g
