TechniSat DIGIDISH 33 Installation Instructions

22
E S
3 Consejos de seguridad
Durante la instalación, tenga en cuenta las correspondientes normas europeas y VDE con el
objetivo de garantizar la seguridad eléctrica (p. ej. VDE 0855, parte 1).
En caso necesario, pregunte a su distribuidor.
4 Montaje del conector F
¡Atención!
Monte el conector F con el equipo de recepción desenchufado.
Durante el montaje del conector F, proceda con sumo cuidado para evitar fal
los de funcio-
namiento o incluso la rotura total del receptor de satélite debido a un montaje incorrecto del
conector.

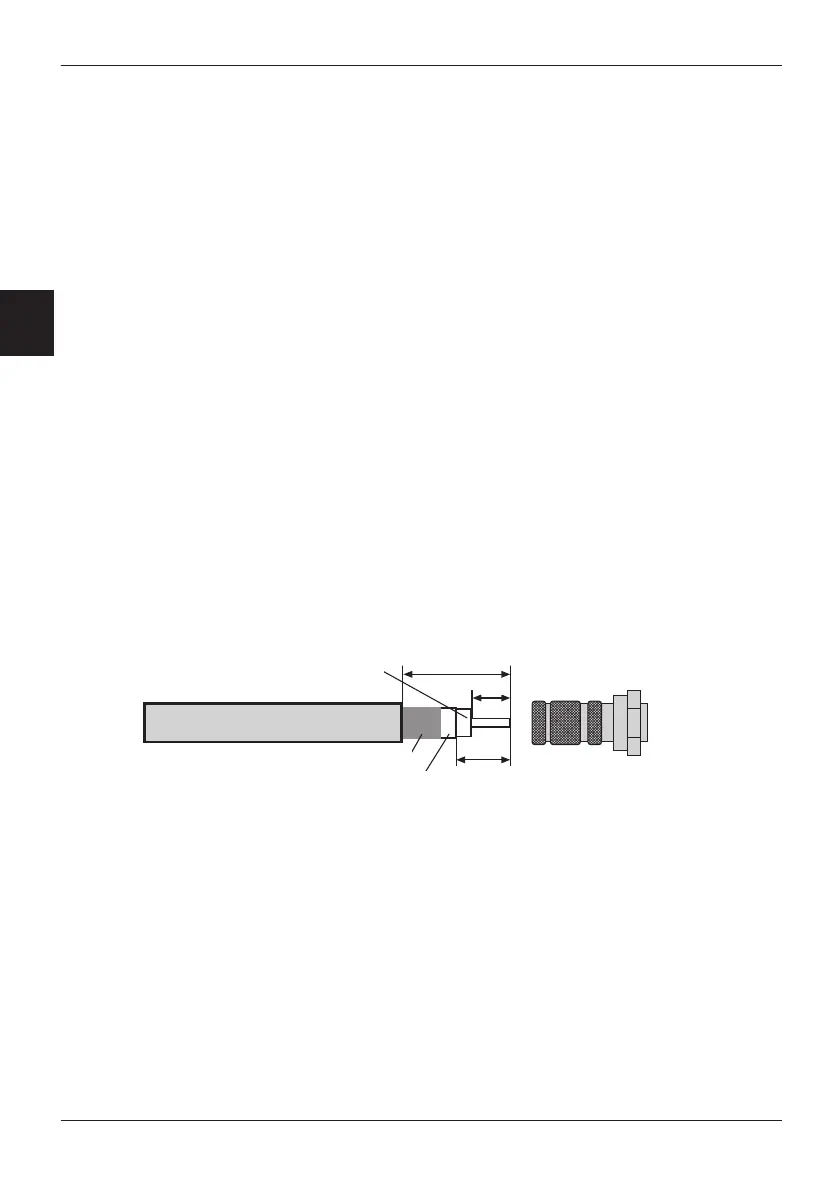

Aparte del texto, fíjese también en la imagen 3.
> Retire el aislamiento del extremo del cable unos 6 mm hasta el conductor interior con
la ayuda de un cuchillo afilado. Cerciórese de que el conductor interior no resulte
dañado.
> Retire los hilos sobresalientes del trenzado antiparasitar
io.
> Retire ahora 10 mm de la funda de plástico exterior para despejar el trenzado antipa-
rasitario. Cerciórese de que el trenzado antiparasitario no resulte dañado.
> Asegúrese de que ningún hilo del trenzado antiparasitario toque el conductor interior.
> Ahora gire con cuidado el conector F sobre el cable hasta que el conductor interior
se cierre a ras con el borde anterior del conector F.
A continuaci
ón, vuelva a comprobar que ningún hilo del trenzado antiparasitario
toque el conductor interior del cable. El conector F ya está así bien montado.
5. Orientación de la unidad exterior
La orientación de la unidad exterior debe llevarse a cabo con un medidor.
También se puede completar la orientación con el TechniSat SatFinder más económico
(n.º artículo 0000/3045).
Si no dispone de ninguno de estos eq
uipos, podrá orientarla con la ayuda de un receptor
digital y un televisor:
1. Conecte el LNB y el receptor con un cable coaxial apropiado.
2. Conecte el receptor al televisor y configure en el receptor un programa donde pueda
recibir un canal del satélite deseado (p. ej. ARD para ASTRA).
Conector F
enroscable
20 mm
sin hilos
Trenzado de hilos
Film plateado
6
10
Imagen 3

TechniSat DIGIDISH 33 Specifications

General

Package weight	3200 g
Material	Aluminum
Product color	Beige
Frequency range	10.7 - 12.75 GHz
Antenna gain level (max)	30 dBi

Weight and Dimensions

Width	330 mm
Height	350 mm
Weight	2500 g
