23
E S
3. En la tabla AZ/EL (consulte el capítulo 6), tiene el ángulo de elevación para el lugar
de montaje. Por ejemplo, para el satélite ASTRA 19,2° Este en Daun (Alemania), es
de 31,29°.
Puesto que la unidad exterior es un reflector offset, no se ajustará el ángulo de ele-
vación anotado, sino un ángulo adaptado al reflector. Este se calcula así:
Ángulo de elevación - ángulo offset = ángulo resultante
El áng
ulo offset del DigiDish 33 y del DigiDish 45 asciende a 30°.
De este modo, para un DigiDish 33 o un DigiDish 45, p. ej. en Daun (Alemania), se
obtiene un ángulo de:
31,29° - 30° = 1,29°
4. Afloje los tornillos (D) del perfil de giro de modo que pueda mover arriba y abajo la

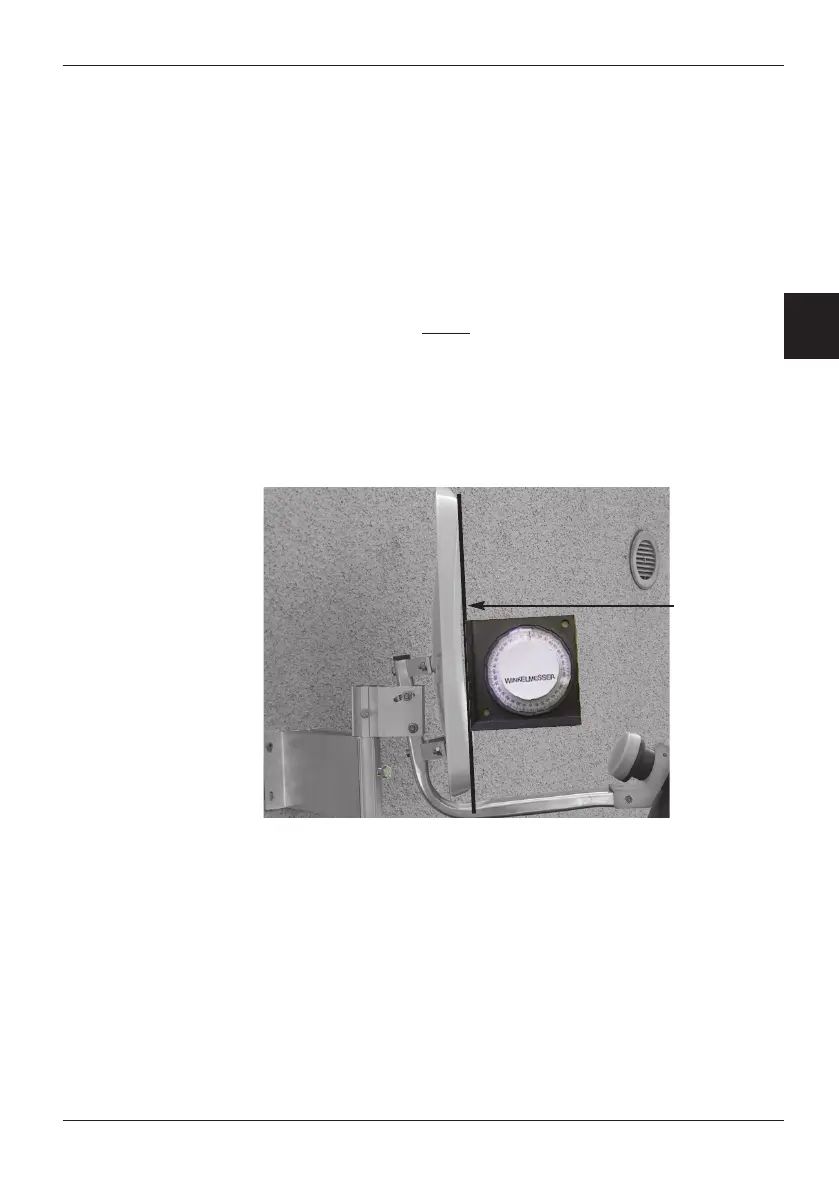

unidad exterior. Coloque un listón recto sobre el reflector conforme a la imagen 4.
Ajuste el ángulo obtenido con un transportador.
Imagen 4
5. Afloje ahora el tornillo (C o B) del perfil de giro y gire despacio el reflector hacia el
Este u Oeste (ángulo acimutal) hasta que reciba la imagen de televisión del recep-
tor
.
6. Entonces deberá ajustar con precisión el reflector. Para ello, resulta útil abrir la
información del transpondedor (consulte el manual de instrucciones del receptor
digital).
7. Con cuidado, modifique el ángulo acimutal (Este/Oeste) y el de elevación de forma
que reciba la amplitud máxima del indicador de nivel y calidad.
8. Fije ahora todos los tornillos y asegúrese de que la recepción no empeore.
El
reflector ya estará montado y orientado de forma óptima al satélite deseado.
