57
P L
1 Montaż jednostki zewnętrznej
Do wysyłki jednostka zewnętrzna jest częściowo wstępnie montowana, tak więc montaż
ogranicza się do talerza (poz. 2) i adaptera (poz. 3).
Najpierw zamocuj talerz anteny śrubami (A) do uchwytu AZ/EL (poz. 1). Następnie poluzuj
śrubę (B) na profilu obrotowym, aby zamontować adapter. Na koniec zamontuj konwerter
LNB (poz. 5) za pomocą opaski zaciskowej konwertera LNB (poz.
6) zgodnie z rysunkiem
1 do uchwytu konwertera.
2 Instalacja
Wybór miejsca
a) Upewnij się, czy z przewidzianego miejsca zamontowania anteny zapewniona jest
nieograniczona widoczność w kierunku południowym, jeżeli chcesz odbierać sygnał z
satelity ASTRA 19,2° Wschód.

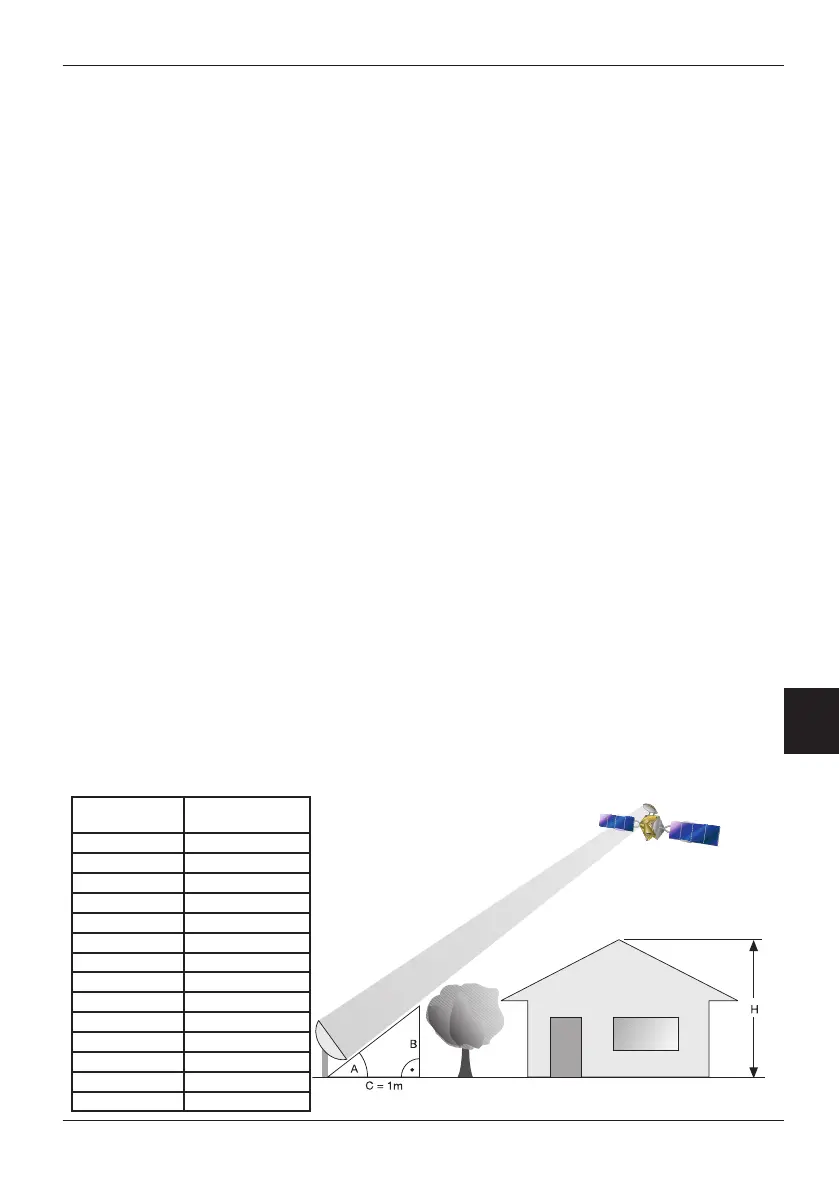

Na podstawie poniższej grafiki możesz sprawdzić, czy odstęp od najbliższej prze-
szkody jest wystarczająco duży, aby uniknąć osłabienia sygnał
u przez tę przeszkodę.
Zwróć uwagę na to, czy w razie montażu pod tarasem talerz anteny nie będzie zasła-
niany przez występ dachu.
b) Zamocuj uchwyt naścienny (poz. 4) poziomo w wybranym miejscu.
Aby zapewnić stabilne zamocowanie jednostki zewnętrznej, należy dobrać
materiały do mocowania (wkręty, kołki rozporowe itd.) odpowiednio do rodzaju
powierzchni, na której antena będzie montowana. Ze względu na
dużą różno-
rodność murów, zakres dostawy nie obejmuje materiałów do mocowania
uchwytu naściennego.
c) Poluzuj śrubę (C) na uchwycie ściennym i zawieś jednostkę zewnętrzną z adapte-
rem.
Kąt A
(elewacja)
Skok B
(cm na m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13
