1. A kültéri egység szerelése
A kültéri egység a kiszállításkor részben már össze van szerelve, így lényegében csak a
tükröt (2. poz.) és az összekötő elemet (3. poz.) kell összeszerelni.
Először rögzítse a tükröt csavarokkal (A) az AZ/EL tartóhoz (1. poz.). Ezt követően lazítsa
meg a csavart (B) a mozgatható profilon a köztes elem montírozásához. Ezt követően sze-
relje az LNB-t (5. poz.) az LNB tart
óbilincs (6. poz.) segítségével az 1. ábrának megfe-
lelően az LNB tartóra.
2. Felépítés
A hely kiválasztása
a) Győződjön meg arról, hogy a kívánt felállítási hely szabad kilátást biztosít délre az
ASTRA 19,2° Kelet műhold vételéhez.

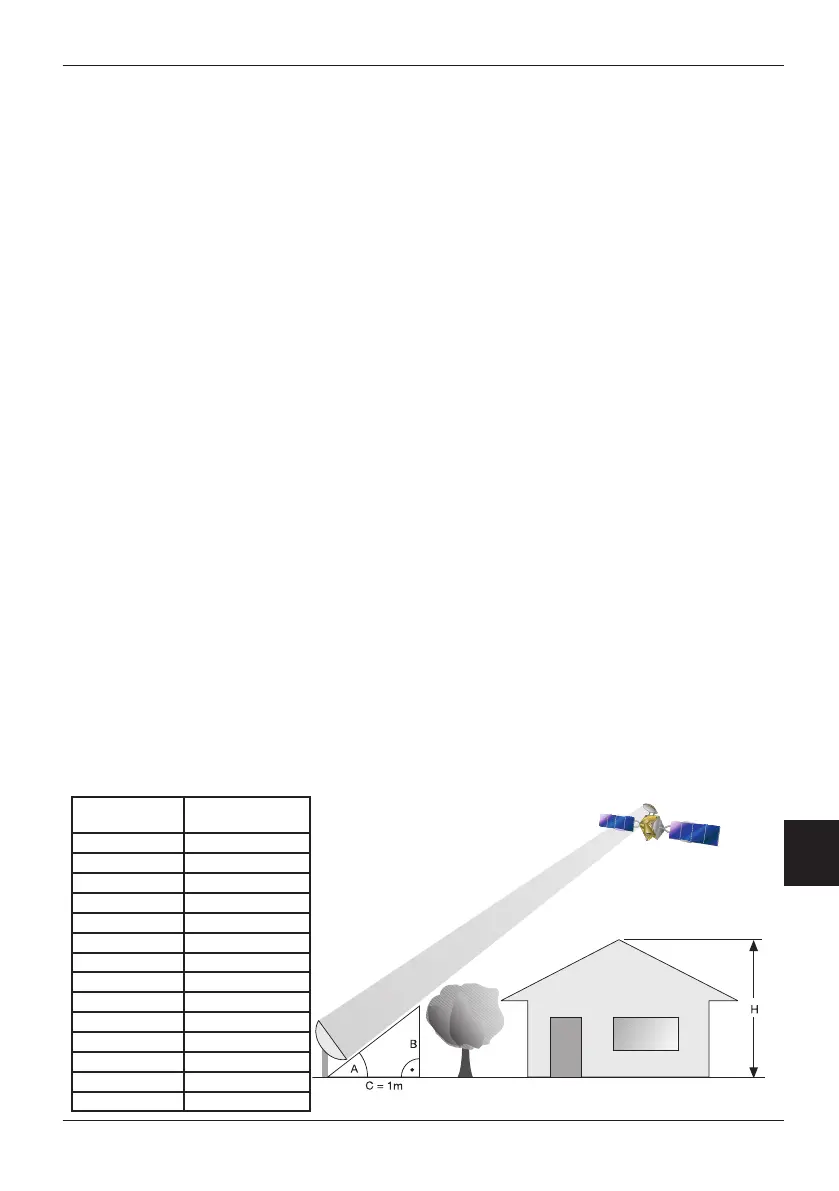

Az alábbiakban látható ábra segítségével megállapíthatja, hogy kellő térköz áll-e ren-
delkezésre a legközelebbi akadálytól annak érdekében, hogy az akadály ne gyengít-
se le
a vételi jelet. Ügyeljen arra, hogy a tükör teraszon történő felszerelésekor ne
takarja el azt semmilyen előre nyúló tető.
b) Rögzítse a fali tartót (4. poz.) függőlegesen a kiválasztott helyre.
A külső egység optimális rögzítése érdekében a rögzítéshez hasz-
nált anyagokat (csavarok, tiplik, stb.) a szerelési felületnek megfe-
lelően kell megválasztani. A falszerkezetek sokfélesége miatt a cso-
mag nem
tartalmazza a fali tartó felszereléséhez szükséges rögzítő
eszközöket.
c) Lazítsa meg a csavart (C) a fali tartón, és függessze fel a külső egységet a köztes
elem segítségével.
A szög
(Eleváció)
B meredekség
(cm per m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13
