63
C Z
1 Montáž externí jednotky
Externí jednotka je v expedovaném stavu částečně předem smontována, musíte tedy mon-
tovat pouze zrcadlo (pol. 2) a mezikus (pol. 3).
Nejprve upevněte šrouby zrcadlo (A) na držák AZ/EL (pol. 1). Následně povolte šroub (B)
na výkyvném profilu a namontujte mezikus. Pak namontujte LNB (pol. 5) pomocí přídržné
objímky LNB (pol. 6) podle ilustrace 1 na držák LNB.
2 Konstrukce
Výběr stanoviště
a) Ujistěte se, že je z plánovaného montážního místa volný výhled směrem k jihu, aby
byl umožněn příjem satelitní pozice ASTRA 19,2° východně.

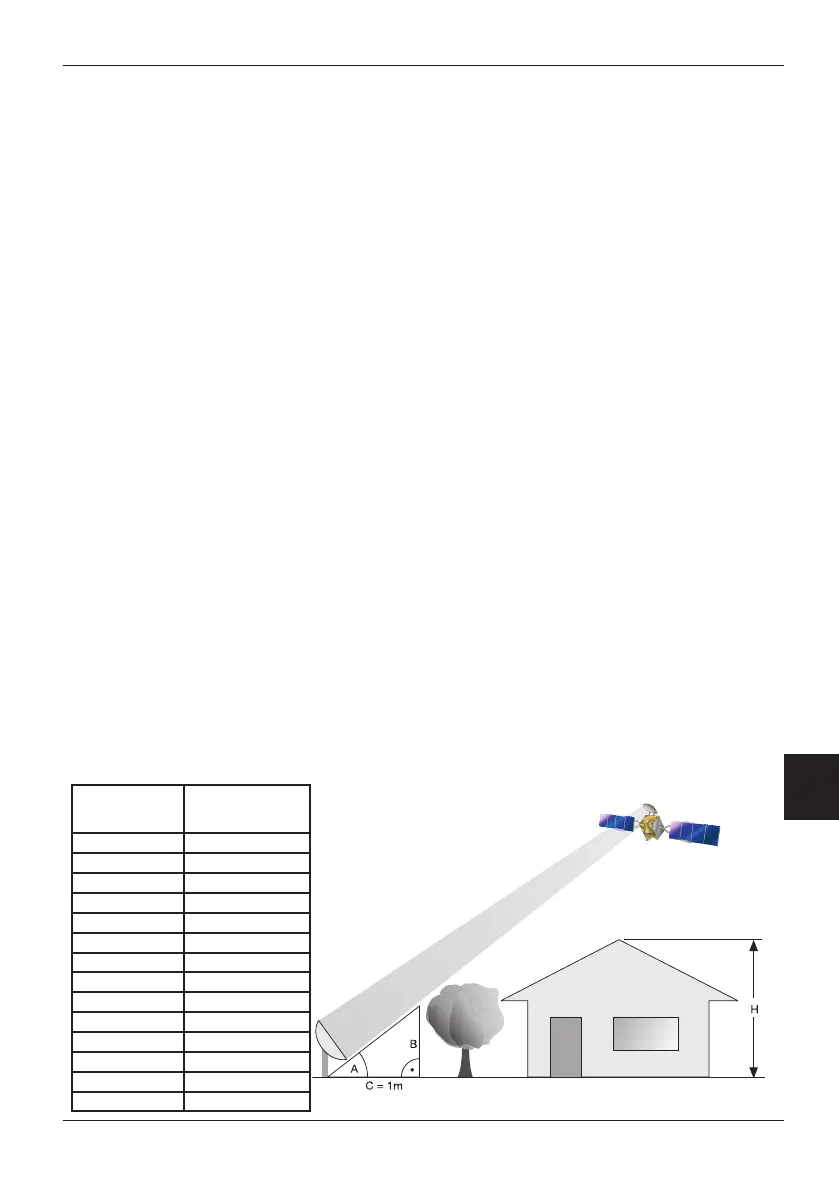

S pomocí níže uvedeného grafického znázornění vidíte, zda jste dodrželi dostateč-
nou vzdálenost od sousední překážky, abyste předešli oslabení příjmu způsobenému
touto překážkou. Dbejte na to, aby zrcadlo nebylo při montáži pod terasou zastíněno
přeční
vající střechou.
b) Připevněte nástěnný držák (pol. 4) vodorovně na vybrané místo.
Aby bylo pro externí jednotku zajištěno optimální připevnění, měli byste připev-
ňovací materiál (šrouby, hmoždinky atd.) vybírat podle montážní plochy.
Z důvodu četných typů zdiva není připevňovací materiál pro montáž nástěnné-
ho držáku součástí dodávky.
c) Povolte šroub (C) na nástěnném držáku a zavěste externí jednotk
u za pomoci mezi-
kusu.
Úhel A
(elevace)
Sklon B
(cm na m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13
