65
C Z
3. Vyhledejte si v tabulce AZ/EL (viz kapitolu 6) elevační úhel pro své instalační místo.
Ten činí například pro satelit ASTRA 19,2° východně v místě Daun 31,29°.
Protože se u vaší externí jednotky jedná o zrcadlo s vyosením, nenastavuje se ode-
čtený elevační úhel, nýbrž úhel přizpůsobený zrcadlu. Ten se vypočítá takto:
elevační úhel - úhel vyosení = nastavo vaný úhel
Úhel vyosení u DigiDish 33 popř. D
igiDish 45 činí 30°.
Tak docházíme pro DigiDish 33 popř. 45 např. v místě Daun k úhlu:
31,29° - 30° = 1,29°
4. Povolte šrouby (D) na výkyvném profilu tak, abyste mohli externí jednotku posunout

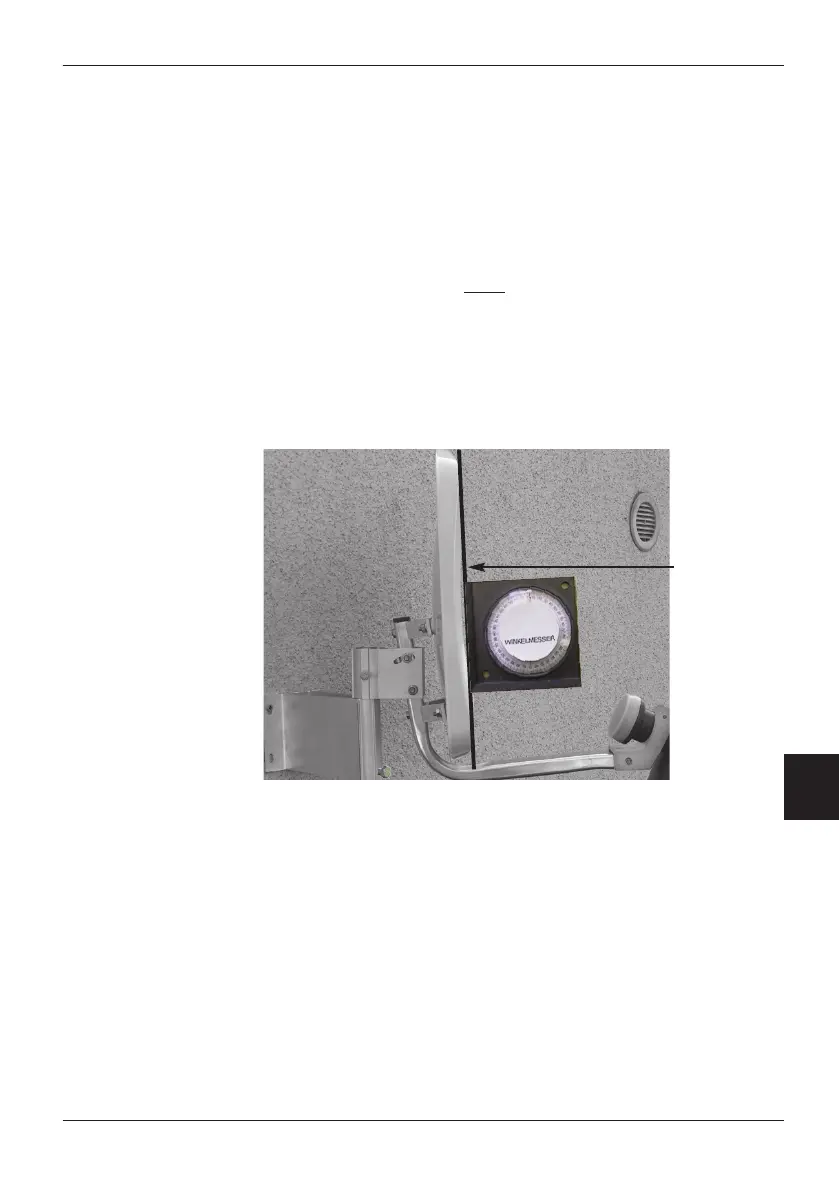

nahoru popř. dolů. Přes zrcadlo položte rovnou laťku podle ilustrace 4. Nastavte
zjištěný úhel pomocí úhelníku.
Ilustrace 4
5. Nyní povolte šroub (C) popř. (B) na výkyvném profilu a otáčejte zrcadlo pomalu ve
východním popř. západním směru (azimut), dokud přijímač nezačne přijímat televiz-
ní signál.
6. Nyní je ještě třeb
a zrcadlo jemně doladit. K tomu je na místě vyvolat si informace
o transpondéru (viz návod k obsluze digitálního přijímače).
7. Nyní opatrně měňte azimut (východ/západ) a elevační úhel tak, abyste zachytili
maximální intenzitu popř. kvalitu vysílaného signálu.
8. Nyní utáhněte všechny šrouby a dbejte na to, aby se přitom signál nezhoršil.
Montáž zrcadla je tímto u konce a zrcadlo je optimálně nastaveno
na požadovaný
satelit.
měřicí
laťka
