3. Consultez le tableau AZ/EL (voir chapitre 6) pour obtenir l’angle d’élévation pour
votre emplacement. Celui-ci est, par exemple, de 31,29° à Daun pour le satellite
ASTRA 19,2° Est.
Comme votre parabole est constituée d’un réflecteur offset, ce n’est pas l’angle lu
qu’on réglera, mais un angle résultant adapté au réflecteur. Ce dernier se définit
comme suit :
Angle d’élévation - angle offset = angle à
régler
L’angle offset de la parabole DigiDish 33 et DigiDish 45 est de 30°.
L’angle pour une parabole DigiDish 33 et 45 qui en résulte à Daun sera de :
31,29° - 30° = 1,29°
4. Desserrez les vis (D) au profilé de pivotement afin de pouvoir pivoter la parabole

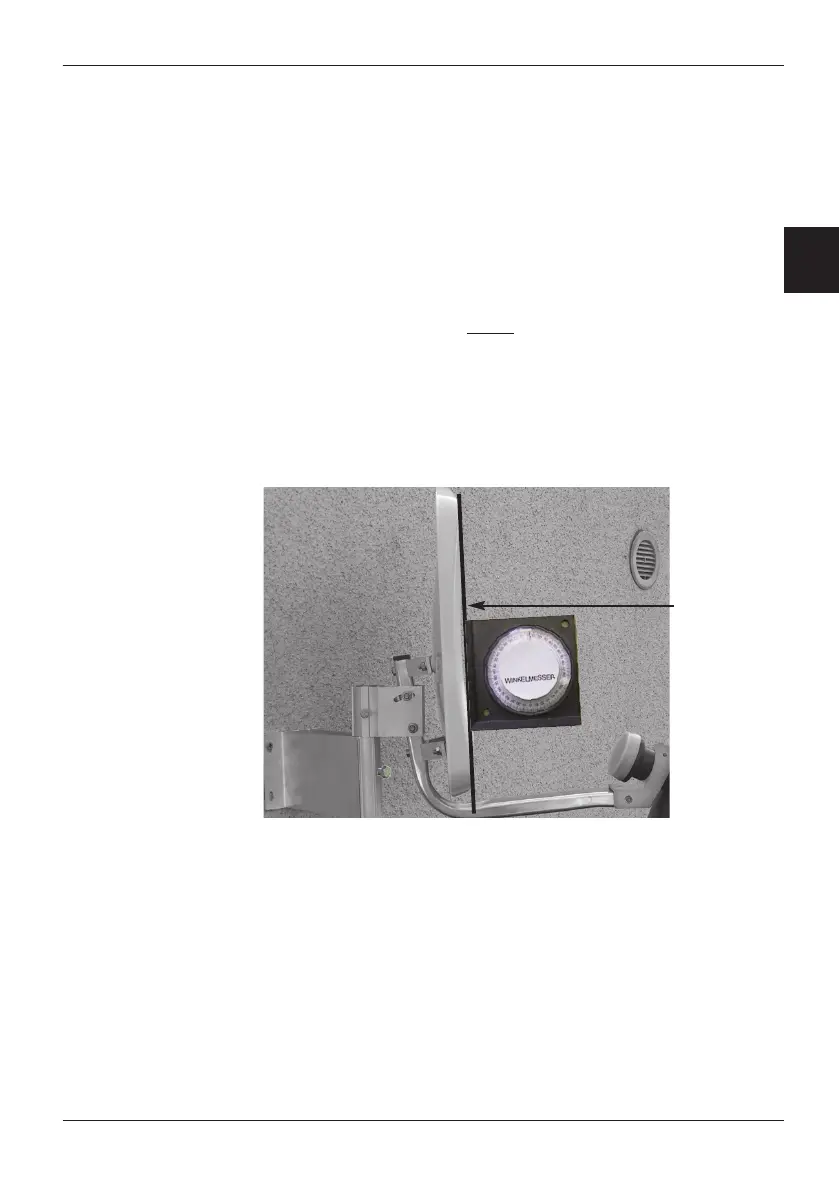

vers le haut ou vers le bas. Posez une latte droite sur le réflecteur selon l’illustration
4. Réglez l’angle déterminé à l’aide d’un goniomètre.
Illustration 4
5. Desserrez maintenant la vis (C) du support mural ou encore (B) au profilé de pivo-
tement et tournez lentement le réflecteur vers l’Est ou l’Ouest (angle azim
ut) jusqu’à
ce que vous captez l’image du récepteur sur votre téléviseur.
6. Il faut maintenant affiner le réglage du réflecteur. Pour effectuer cette opération, il
est judicieux d’appeler l’information relative au transpondeur (voir le manuel de l’uti-
lisateur du récepteur).
7. Modifiez maintenant très prudemment l’angle d’azimut (Est/Ouest) et d’élévation de
sorte à obtenir une indication du niveau ou
de la qualité de réception maximale.
8. Resserrez maintenant toutes les vis en veillant à ce que la qualité de la réception
reste constante.
La parabole est maintenant montée et pointée sur le satellite correspondant.
