3. Dalla tabella AZ/EL (si veda il Capitolo 6) dedurre l’angolo di elevazione per il luogo
di posizionamento. Ad esempio, per il satellite ASTRA 19,2° est a Daun questo
angolo è pari a 31,29°.
Poiché l’unità esterna è una parabola offset, non si imposta l’angolo di elevazione
rilevato, bensì un angolo adeguato alla parabola. Questo angolo viene calcolato nel
modo seguente:
Angolo di elevazione - angolo o
ffset = angolo da impostare
L’angolo offset di DigiDish 33 e di DigiDish 45 è pari a 30°. In questo modo per un
DigiDish 33 e 45 situato ad esempio a Daun, si ottiene un angolo pari a:
31,29° - 30° = 1,29°
4. Allentare le viti (D) del profilo orientabile in modo tale da poter spostare l’unità
esterna. Sopra la parabola posizionare una asticella diritta come da Figura 4.
Impostare l’angolo rilevato servendosi di un goniometro.

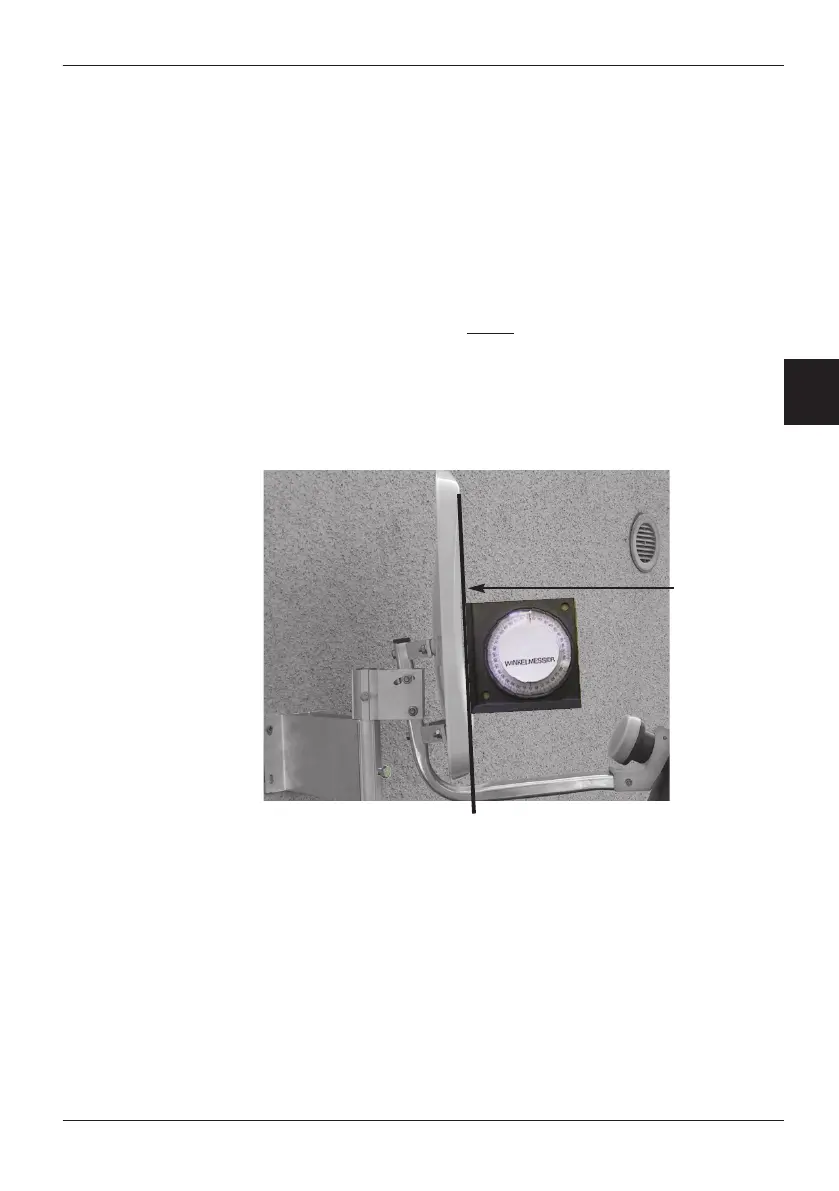

Figura 4
5. Adesso allentare la vite (C) o (B) del profilo orientabile e ruotare lentamente la
parabola in direzione est od ovest (angolo azimut), fino a ricevere l’immagine televi-
si
va del ricevitore.
6. Adesso la parabola deve essere regolata con precisione. Per farlo, è utile richiama-
re le informazioni del transponder (si vedano le istruzioni di comando del ricevitore
digitale).
7. Adesso modificare con attenzione l’angolo di azimut (est/ovest) e l’angolo di eleva-
zione in modo tale da ottenere una deviazione massima della visualizzazione di
livello e della qualità.
8. Adesso fis
sare tutte le viti e fare attenzione che la ricezione non peggiori.
La parabola è adesso montata e orientata in maniera ottimale verso il satellite desi-
derato.
asse di
misurazione
