TechniSat DIGIDISH 33 Installation Instructions

35
N O
3. Elevasjonsvinkelen for det stedet du bor, finner du i AZ/EL-tabellen (se kapittel 6).
Denne vinkelen er for eksempel for satellitten ASTRA 19,2° Øst i byen Daun
(Tyskland) 31.29°.
Siden din parabolantenne er en offset antenne, skal du ikke stille inn den elevas-
jonsvinkelen som du finner i tabellen, men en vinkel som er spesielt tilpasset ditt
speil. Følgende regnestykke gir deg denne vinkelen:
Eleva
sjonsvinkel - offsetvinkel = den vinkelen du skal stille inn
Offset vinkelen til DigiDish 33, samt DigiDish 45 er på 30°.
Vinkelen for både DigiDish 33 og 45 i byen Daun (Tyskland) er altså:
31,29° - 30° = 1,29°
4. Løsne skruene (D) på den dreibare profilen, slik at du kan bevege parabolantennen

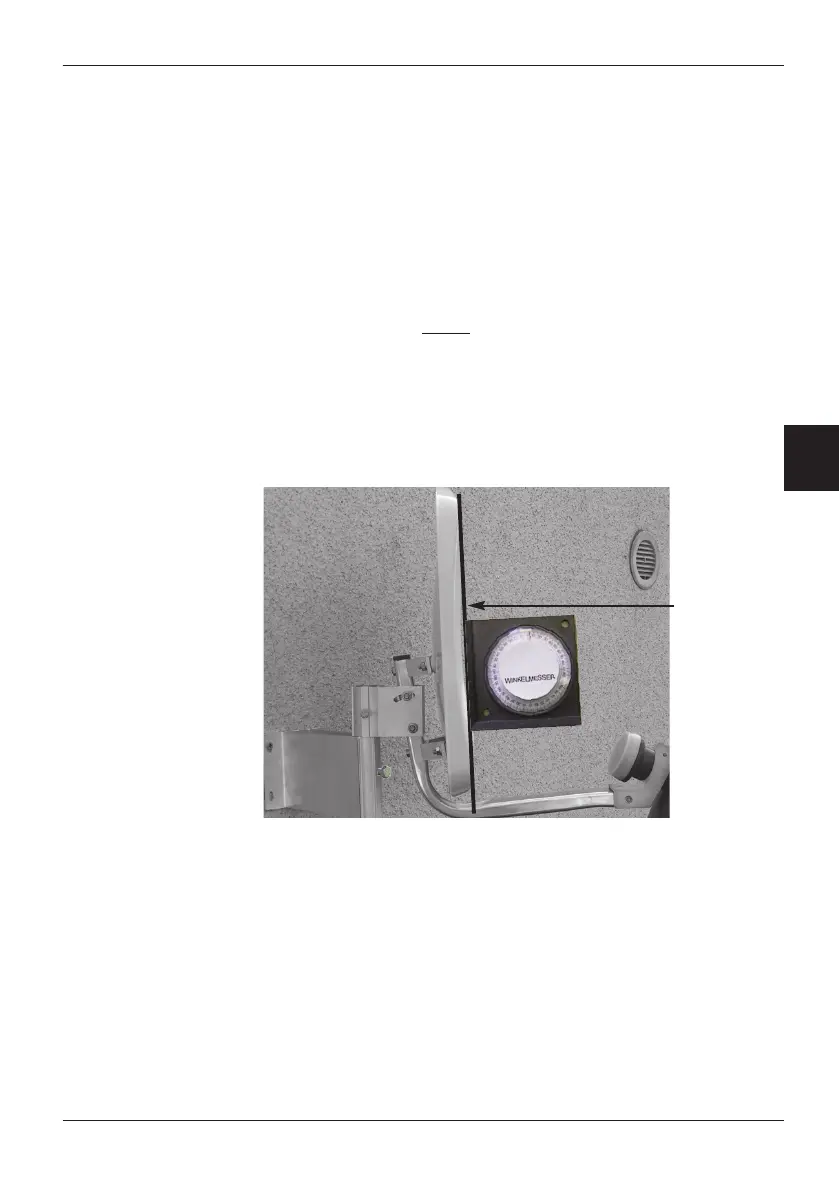

oppover og nedover. Hold en rett list inntil speilet. (Se figur 4.) Still inn den riktige
vinkelen ved hjelp av en vinkelmåler.
Figur 4
5. Løsne nå skruen (C eller B) på den dreibare profilen, og sving speilet sakte østover
eller vestover (azimutvinkel), helt til receiveren mottar TV-bilder.
6. Nå må speilet fininnstilles. D
a er det lurt og vise receiverens transponder info på
tv-skjermen. (Se i receiverens bruksanvisning for mer informasjon.)
7. Forandre nå forsiktig Azimut- (øst/vest) og elevasjonsvinkelen til du oppnår best
mulig signalkvalitet.
8. Skru til alle skruene, og pass på at mottaket ikke svekkes av dette.
Parabolantennen er nå ferdig montert og nøyaktig tilpasset den ønskede satellitten.
målelist

TechniSat DIGIDISH 33 Specifications

General

Package weight	3200 g
Material	Aluminum
Product color	Beige
Frequency range	10.7 - 12.75 GHz
Antenna gain level (max)	30 dBi

Weight and Dimensions

Width	330 mm
Height	350 mm
Weight	2500 g
