TechniSat DIGIDISH 33 Installation Instructions

47
S V
3. Kontrollera elevationsvinkeln för din ort i AZ/EL-tabellen (se avsnitt 6). För satelliter-
na ASTRA 19,2° öst är vinkeln exempelvis 31,29° i tyska Daun.
Eftersom utomhusenheten är en offsetparabol ställs inte den avlästa elevationsvin-
keln in, utan en vinkel som är anpassad för parabolantennen. Den räknas ut enligt
följande:
Elevationsvinkel - offsetvinkel = Vinkel som ska ställas in
Offsetvinkeln fö
r DigiDish 33 och DigiDish 45 är 30°.
För DigiDish 33 och 45 blir vinkeln i t.ex. Daun därmed
31,29° - 30° = 1,29°

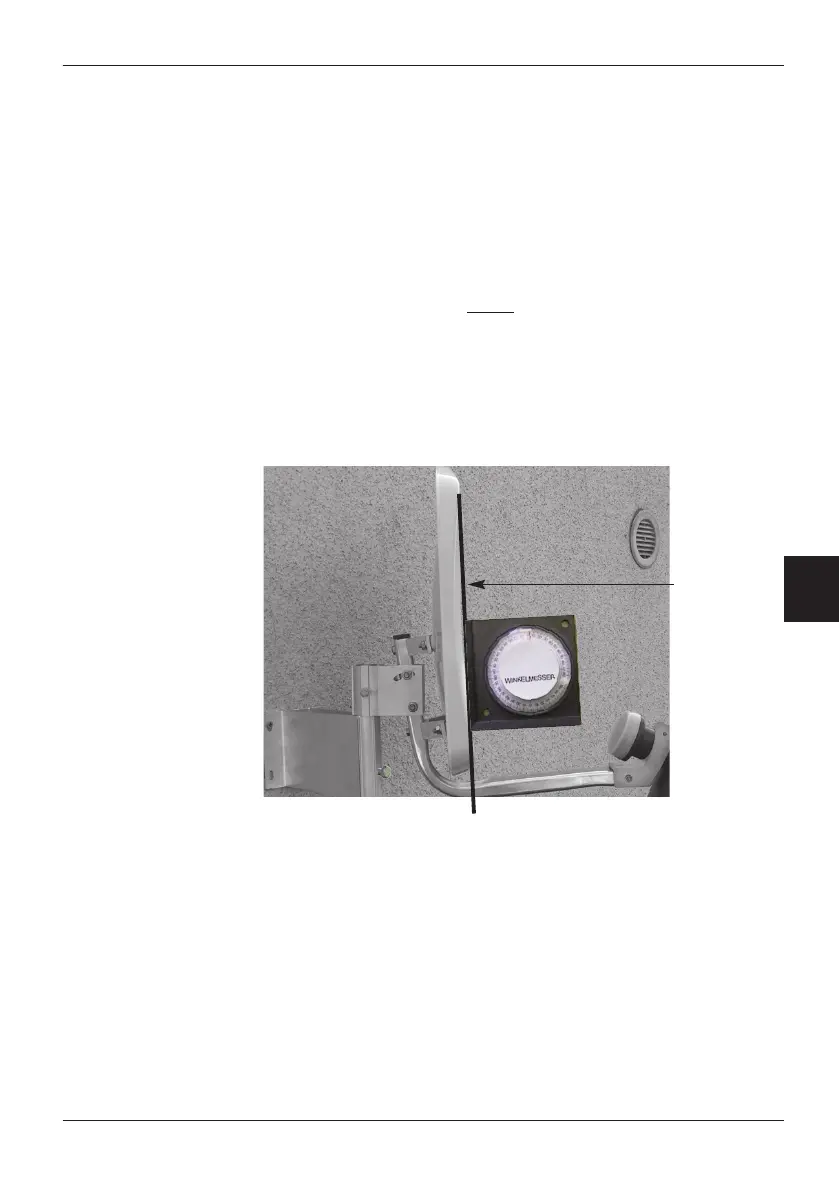

4. Lossa skruvarna (D) på beslaget så att du kan justera utomhusenheten. Placera en
rak mätsticka över parabolantennen enligt bild 4. Ställ in uppmätt vinkel med hjälp
av en gradskiva.
Bild 4
5. Lossa skruven (C) och (B) på beslaget och vrid parabolantennen långsamt i östlig
eller västlig riktning (azimutvinkel) tills du tar emot TV-bilden från mottagaren.
6. Nu behöver parabolantennen finjusteras. Läs äve
n igenom informationen om trans-
pondern (se bruksanvisningen för digitalmottagaren).
7. Ändra försiktigt azimut- och elevationsvinkeln så att du får maximalt utslag på mätaren.
8. Dra åt alla skruvar men se till att mottagningen inte försämras.
Parabolantennen är nu färdigmonterad och optimalt riktad mot önskad satellit.
mätsticka

TechniSat DIGIDISH 33 Specifications

General

Package weight	3200 g
Material	Aluminum
Product color	Beige
Frequency range	10.7 - 12.75 GHz
Antenna gain level (max)	30 dBi

Weight and Dimensions

Width	330 mm
Height	350 mm
Weight	2500 g
