3. Entnehmen Sie aus der AZ/EL-Tabelle (siehe Kapitel 6) den Elevationswinkel für
Ihren Aufstellungsort. Dieser ist zum Beispiel für den Satelliten ASTRA 19,2° Ost in
Daun 31,29°.
Da es sich bei Ihrer Außeneinheit um einen Offsetspiegel handelt, wird nicht der
abgelesene Elevationswinkel, sondern ein dem Spiegel angepasster Winkel einge-
stellt. Dieser wird wie folgt berechnet:
:
Elevationswinkel - Offset
winkel = Einzustellender Winkel
Der Offsetwinkel des DigiDish 33 bzw. des DigiDish 45 beträgt 30°.
Somit ergibt sich für einen DigiDish 33 bzw. 45 z.B. in Daun ein Winkel von:
31,29° - 30° = 1,29°
4. Lösen Sie die Schrauben (D) am Schwenkprofil so, dass Sie die Außeneinheit auf-

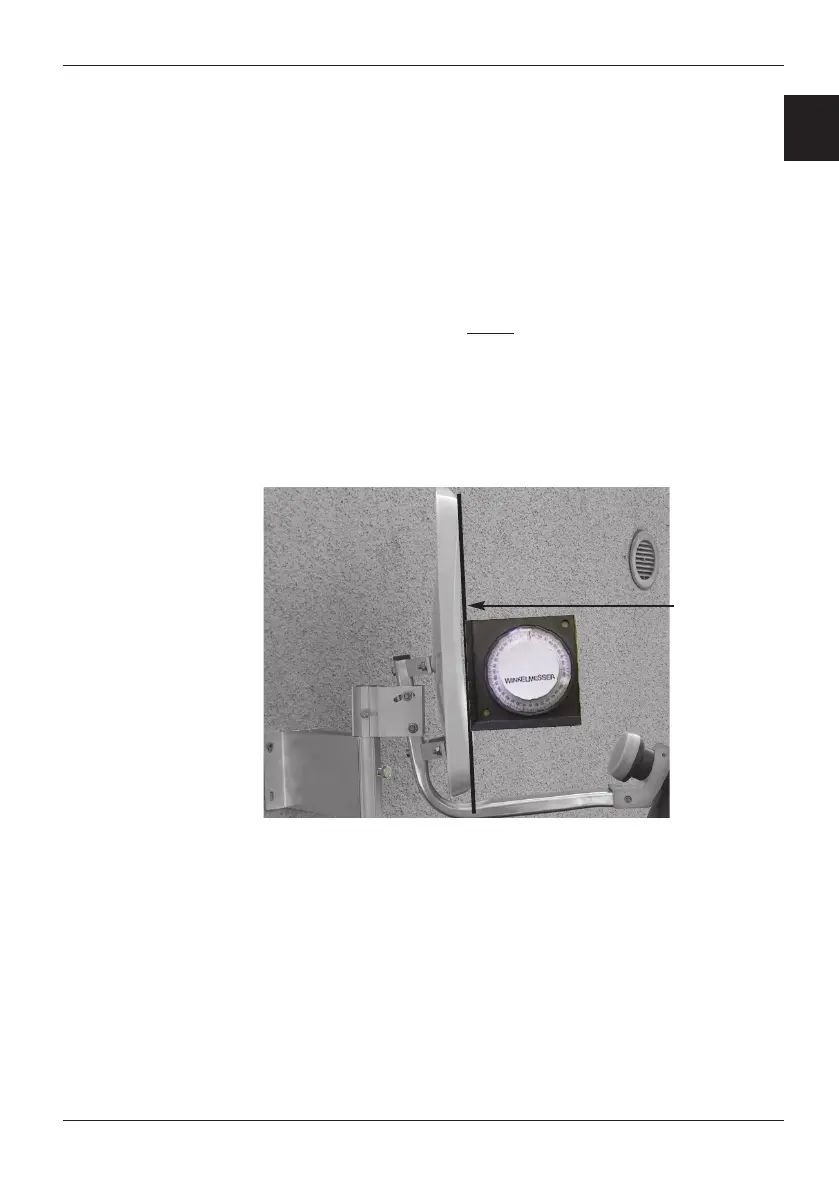

bzw. abbewegen können. Legen Sie eine gerade Latte gemäß Abbildung 4 über
den Spiegel. Stellen Sie den ermittelten Winkel mit Hilfe eines Winkelmessers ein.
Abbildung 4
5. Lösen Sie nun die Schraube (C) bzw. (B) am Schwenkprofil und drehen Sie den
Spiegel langsam in Ost-oder Westrichtung (Azimutwinkel), bis Sie das Fernsehb
ild
des Receivers empfangen.
6. Nun muss der Spiegel noch feineingestellt werden. Dazu ist es sinnvoll, die
Transponder-Info (siehe Bedienungsanleitung des Digital-Receivers) aufzurufen.
7. Verändern Sie nun vorsichtig den Azimut (Ost/West)- und Elevationswinkel so, dass
Sie einen maximalen Ausschlag der Pegel- bzw. Qualitätsanzeige erhalten.
8. Befestigen Sie nun alle Schrauben und beachten Sie, dass sic
h der Empfang dabei
nicht verschlechtert.
Der Spiegel ist nun fertig montiert und optimal auf den gewünschten Satellit ausge-
richtet.
5
Messlatte
D E
