TechniSat DIGIDISH 33 Installation Instructions

51
F I
1 Ulko-osan asennus
Ulko-osa toimitetaan esiasennettuna, joten ainoastaan peili (kohta 2) ja keskikappale
(kohta 3) tulee asentaa.
Kiinnitä peili ruuveilla (A) AZ/EL-pidikkeeseen (kohta 1). Höllennä lopuksi kääntöprofiilin
ruuvia (B), jotta voit kiinnittää keskikappaleen. Asenna viimeiseksi LNB (kohta 5) LNB-kiin-
nikkeellä (kohta 6) kuvan 1 mukaisesti LNB-pidikkeeseen.
2 Kiinnittäminen
Paikan valinta
a)
Varmista, että valitsemastasi kiinnityspaikasta on vapaa näkyvyys etelään signaalien
vastaanottamiseksi satelliittipaikasta ASTRA 19,2° itä.

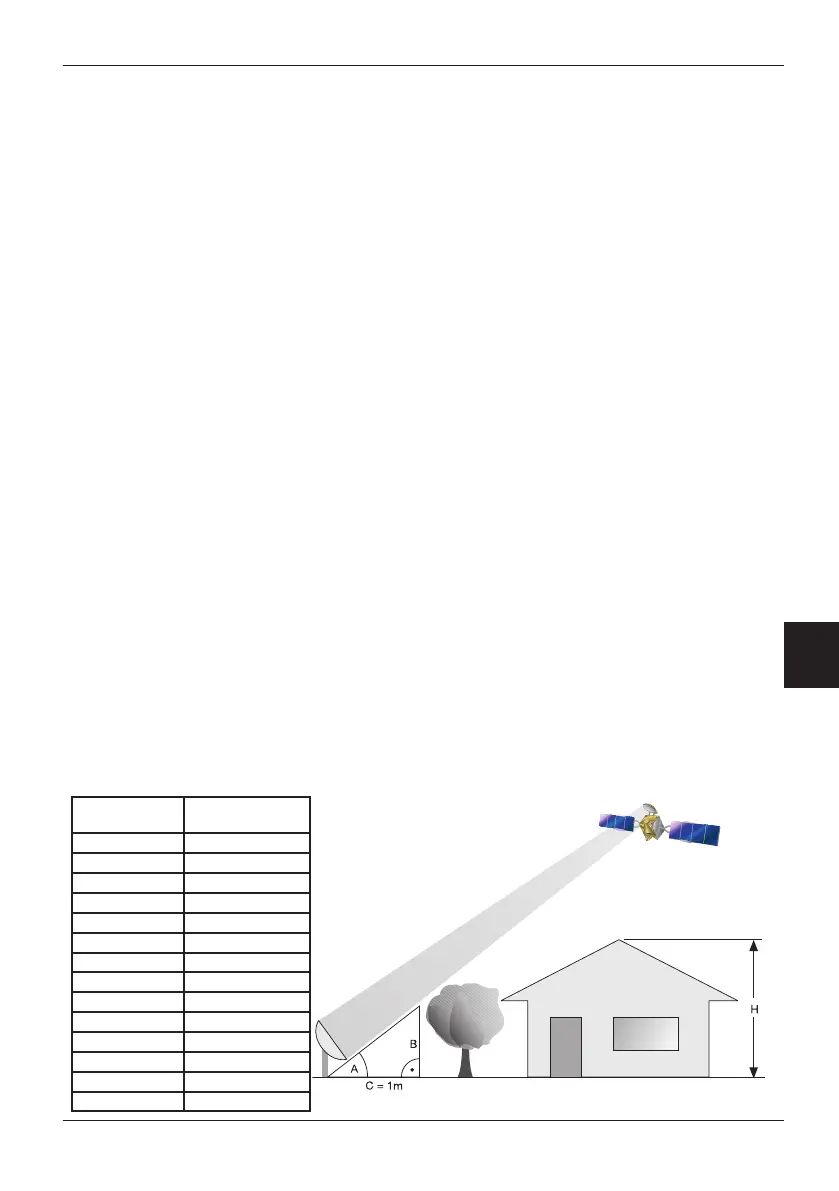

Alla olevasta kuvasta voit tarkistaa, säilyykö etäisyys lähellä olevaan esteeseen tar-
peeksi suurena, jotta vältytään vastaanoton heikkenemiseltä. Varo
asentamasta peiliä kattotasanteen alle niin, että ulkoneva katto on peilin tiellä.
b) Kiinnitä seinäpidike (ko
hta 4) vaakatasoon valittuun kohtaan.
Kiinnitystarvikkeet (ruuvit, tapit) tulee valita kiinnityspinnan
mukaan, jotta varmistetaan ulko-osan optimaalinen kiinnitys. Eri
tyyppisten seinämateriaalien moninaisuuden vuoksi toimitukseen ei
sisälly seinäpidikkeen kiinnitystarvikkeita.
c) Höllennä seinäpidikkeen ruuvia (C) ja kiinnitä ulko-osa keskikappaleeseen.
Kulma A
(nousu)
Kaltevuus B
(cm per m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

TechniSat DIGIDISH 33 Specifications

General

Package weight	3200 g
Material	Aluminum
Product color	Beige
Frequency range	10.7 - 12.75 GHz
Antenna gain level (max)	30 dBi

Weight and Dimensions

Width	330 mm
Height	350 mm
Weight	2500 g
