3. Katso AZ/EL-taulukosta (katso luku 6) sijainnin nousukulma. Esimerkiksi satelliitille
ASTRA 19,2° itä nousukulma on Daunissa 31,29°.
Jos ulko-osassa on offset-peili, tulee nousukulman sijaan määrittää peilille sopiva
kulma. Kulma lasketaan seuraavasti:
Nousukulma - offset-kulma = käytettävä kulma
DigiDish 33:n tai DigiDish 45:n offset-kulma on 30°.
Siten DigiDish 33:n tai 45:n kulma esimerkiksi Daunis
sa on:
31,29° - 30° = 1,29°
4. Höllennä kääntöprofiilin ruuveja (D) siten, että voit liikuttaa ulko-osaa edestakaisin.

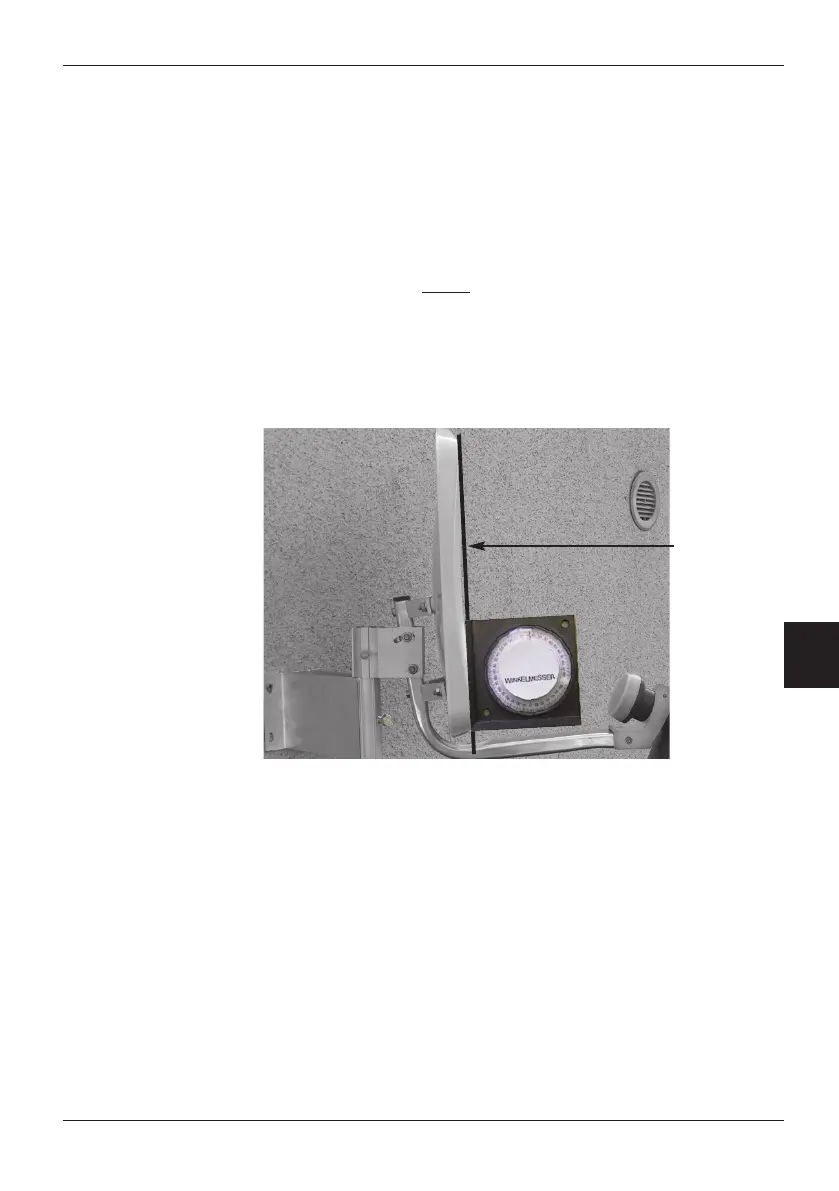

Aseta suora tanko peilin eteen kuvan 4 mukaisesti. Määritä kulma mittalaitteella.
Kuva 4
5. Höllennä kääntöprofiilin ruuvia (C) tai (B) ja käännä peiliä hitaasti itään tai länteen
päin (atsimuuttikulma), kunnes saat vastaanottimen televisiokuvan näkyviin.
6. Tämän jälkeen peiliä tulee hienosäätää. Tätä varten on suo
siteltavaa tutustua trans-
ponderin tietoihin (katso digitaalisen vastaanottimen käyttöohjeet).
7. Säädä varovasti atsimuutti- (itä/länsi) ja nousukulmaa siten, että saat tason tai laa-
dun maksimaalisen näyttämän.
8. Kiristä kaikki ruuvit ja tarkista, ettei kiristäminen heikennä vastaanoton laatua.
Peilin asennus on valmis ja säädetty optimaalisesti haluttua satelliittia kohti.
mittatanko

TechniSat DIGIDISH 33 Specifications

General

Package weight	3200 g
Material	Aluminum
Product color	Beige
Frequency range	10.7 - 12.75 GHz
Antenna gain level (max)	30 dBi

Weight and Dimensions

Width	330 mm
Height	350 mm
Weight	2500 g
