59
P L
3. Znajdź w tabeli AZ/EL (patrz rozdział 6) kąt elewacji dla miejsca montażu anteny.
Np. dla satelity ASTRA 19,2° Wschód w miejscowości Daun jest to 31,29°.
Ponieważ Twoja jednostka zewnętrzna jest anteną offsetową, ustawia się nie odczy-
tany z tabeli kąt elewacji, lecz kąt dopasowany do talerza anteny. Kąt ten oblicza się
następująco.
Kąt elewacji - kąt przesunięcia częstotliwości (offset) = kąt, jaki
należy ustawić
Kąt przesunięcia anteny DigiDish 33 lub DigiDish 45 wynosi 30°.
Tak więc kąt ustawienia talerza anteny DigiDish 33 lub 45 np. w miejscowości Daun
wynosi:
31,29° - 30° = 1,29°

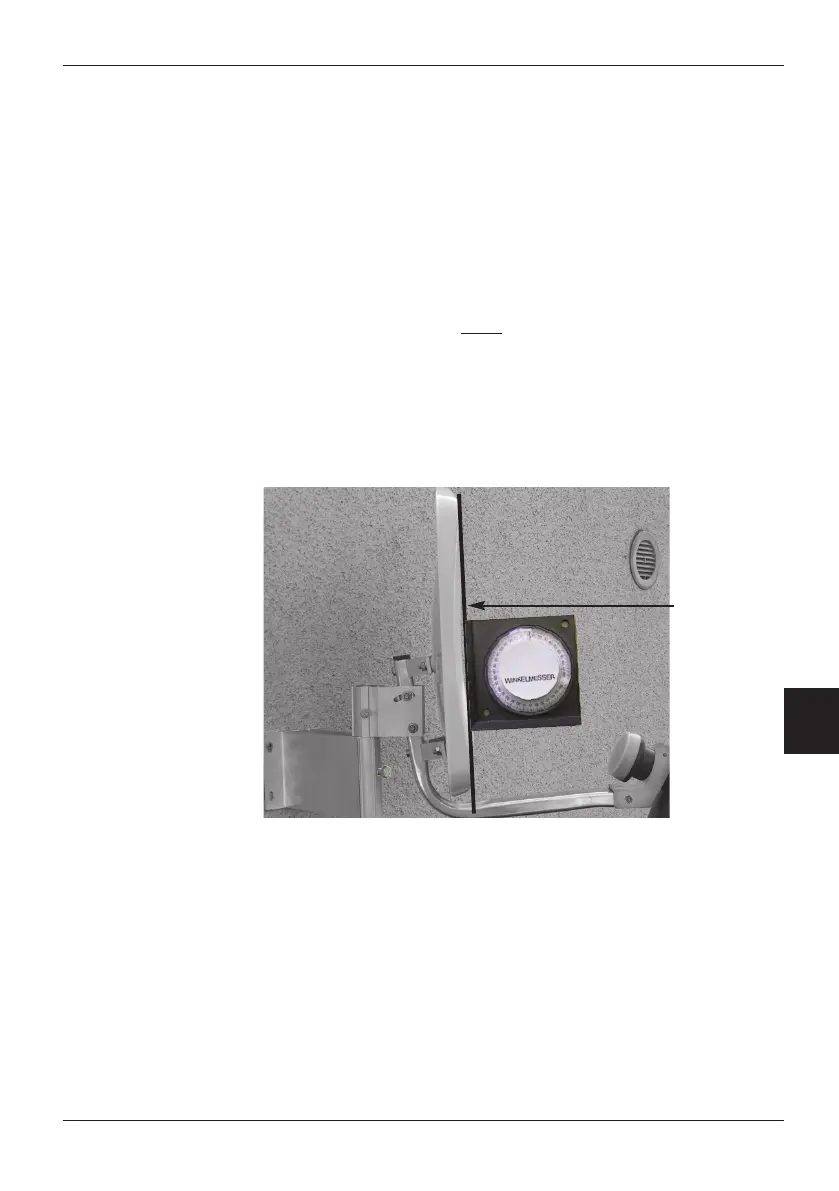

4. Poluzuj śruby (D) na profilu obrotowym tak, aby możliwe było przesuwanie jednostki
zewnętrznej do góry i na dół. Ułóż prostą deskę na talerzu anteny wg rysunku 4.
Ustaw za pomocą kątomierza wyznaczony kąt.
Rysunek 4
5. Następnie poluzuj śrubę (C) lub (B) na profilu obrotowym i obracaj talerz anteny
powoli w kierunku na wschód lub na zachód (azymut) aż na ekranie odbiornika TV
pojawi się obraz z tunera.
6
. Teraz trzeba ustawić talerz precyzyjnie. W tym celu wskazane jest wywołanie infor-
macji o transponderze (patrz instrukcja obsługi tunera cyfrowego).
7. Zmieniaj delikatnie azymut (wschód/zachód) i kąt elewacji tak, aby uzyskać maksy-
malne wychylenie wskaźnika poziomu/jakości sygnału.
8. Dokręć wszystkie cztery śruby, zwracając uwagę, czy w tym czasie odbiór nie
pogarsza się.
Talerz anteny jest teraz k
ompletnie zamontowany i optymalnie ustawiony na wybra-
nego satelitę.
deska
miernicza
