TechniSat DIGIDISH 33 Installation Instructions

80
E L
Αξιότιμε πελάτη,
αποφασίσατε να αγοράσετε ένα ποιοτικό προϊόν της εταιρείας TechniSat. Για τη διατήρηση
της ποιότητας του προϊόντος για χρόνια, το στήριγμα και ο ανακλαστήρας είναι
κατασκευασμένοι από αλουμίνιο.
Ο ανακλαστήρας έχει σχεδιαστεί για τη λήψη ψηφιακών σημάτων των δορυφόρων ASTRA.
Παρακαλώ διαβάστε προσεκτικά τις οδηγίες συναρμολόγησης πριν ξεκινήσετε, έτσι ώστε
μετά την εγκατάσταση να επιτ
ύχετε τα καλύτερα δυνατά χαρακτηριστικά λήψης.
Πριν ξεκινήσετε τη συναρμολόγηση, ελέγξτε αν η εξωτερική μονάδα είναι άθικτη.

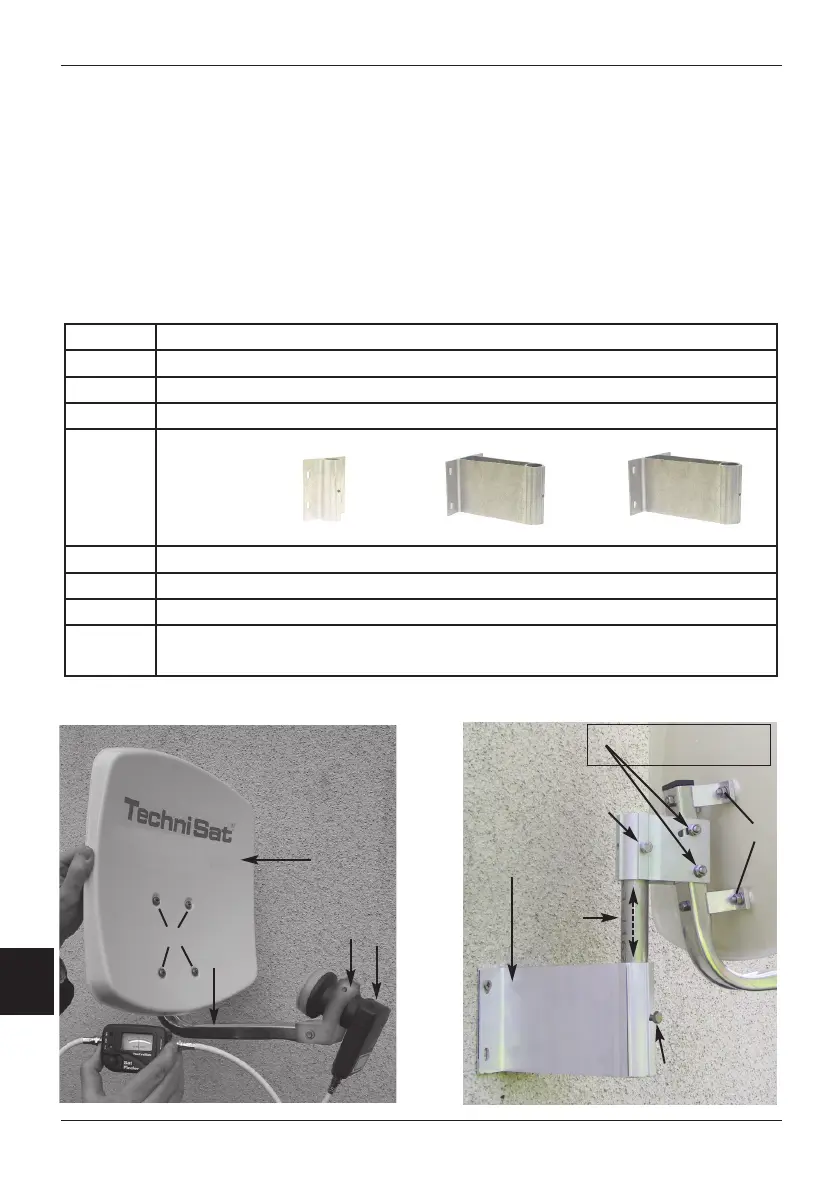

Παραδοτέο (βλ. εικόνα 1 και 2)
1
A
A
2
3
4
B
Γ
5
6
Δ Κοχλίες για τη ρύθμιση της
γωνίας ανύψωσης
Εικόνα 1
Εικόνα 2
Θέση Τεμάχιο
1 1 στήριγμα AZ/EL με έλασμα συγκράτησης LNB και καμπυλωτό περίγραμμα
2 1 ανακλαστήρας
3 1 ενδιάμεσο εξάρτημα
4
1 στήριγμα
τοίχου*:
5 1 LNB
6 1 έλασμα συγκράτησης LNB, 1 κοχλίας M6x40, 1 κοχλίας M6x16
A 4 κοχλίες M6x15, 4 περικόχλια M6, 4 ροδέλες
10m ομοαξονικό καλώδιο με βύσματα F (περιέχεται στο παραδοτέο μόνο στη
περίπτωση ολοκληρωμένου πακέτου συμπεριλαμβανομένου του δέκτη)
“κοντό” “μεσαίο” “μακρύ”ήή
* Το περιεχόμενο εξαρτάται από το επιλεγμένο
πακέτο

TechniSat DIGIDISH 33 Specifications

General

Package weight	3200 g
Material	Aluminum
Product color	Beige
Frequency range	10.7 - 12.75 GHz
Antenna gain level (max)	30 dBi

Weight and Dimensions

Width	330 mm
Height	350 mm
Weight	2500 g
