3650EVOLUTION - 3655 EVOLUTION
34
PINZA ART. 8678
ART. 8678 PINZA PNEUMATICA
A ELETTRODI
B BRACCI
C BLOCCAGGIO BRACCI
D RAFFREDDAMENTO
E GRILLETTO
E1 RIPOSO
E2 SOLA PRESSIONE
E3 SALDATURA
F VITI BLOCCAGGIO CAVI
GCAVETTO DI COMANDO
H CONNETTORE
I COLLEGAMENTO ARIA
L TUBO ARIA
MCAVI DI SALDATURA
QMANIGLIA SUPPLEMENTARE
PINZA PNEUMATICA Art. 8678
La serie delle pinze 8678 ha una caratteristica molto importante
e innovativa: la semplicità di un comando con grilletto (E) a
doppia corsa. Nella prima parte della corsa (E2) gli elettrodi
esercitano solo la forza di serraggio consentendo una chiusura
graduale o la riapertura dei bracci. Il grilletto a fondo corsa attua
la saldatura solo se la forza di serraggio è corretta, questo perché
un pressostato differenziale regola automaticamente l’inizio
della saldatura nel campo da 3 a 8 bar.
E
E1
E2
E3
H G
A
B
B
I L
C
C
F
M
Q
D

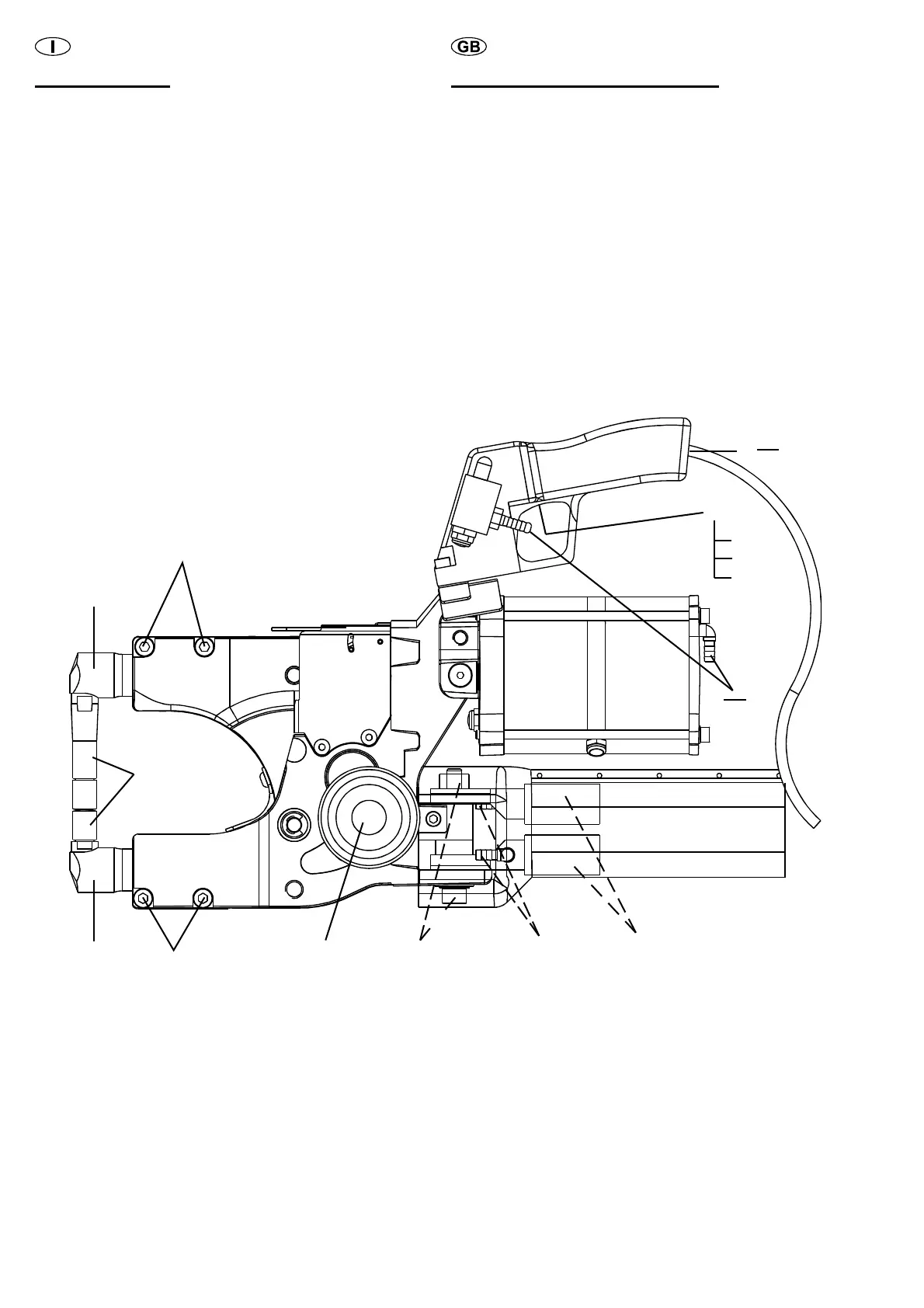

Fig. 6
GUN ITEM 8678GUN ITEM 8678
ITEM 8678 PNEUMATIC GUN
A ELECTRODES
B ARMS
C ARMS LOCKING
D WATER-COOLING
E TRIGGER
E1 REST
E2 PRESSURE ONLY
E3 WELDING
F LOCKING SCREWS FOR CABLES
GCONTROL CABLE
H CONNECTOR
I AIR CONNECTION
L AIR HOSE
MWELDING CABLES
QADDITIONAL HANDLE
PNEUMATIC GUN ITEM 8678
The series of 8678 guns has a very important, and innovative
feature: that is to say, an easy-to-use trigger (E) with double
stroke. In the first part of its stroke (E2), the electrodes exert a
clamping force only, thus allowing a gradual closing or the re-
opening of the arms. The trigger at the end of its stroke carries
out the welding, only if the clamping force is the correct one. This
is due to a differential pressure switch which automatically
adjusts the start of welding in the range from 3 to 8 bar (44 to 118
psi).
