CELLULES DE REFROIDISSEMENT | NOTICE D’UTILISATION | FR
49

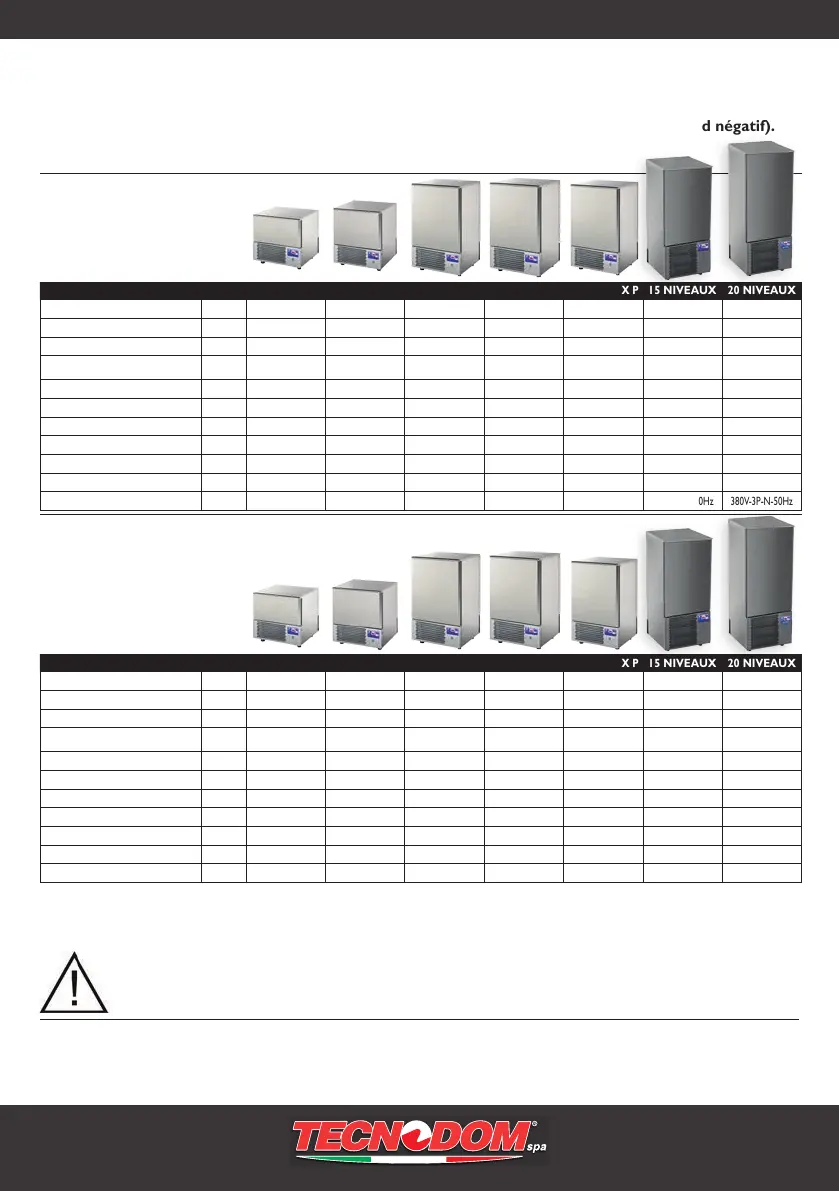

DESCRIPTION
Le présent manuel fait référence à une Cellule de refroidissement, c’est-à-dire à un outil réfrigérant apte
à refroidir rapidement un produit cuit jusqu’à +3°C (froid positif) ensuite jusqu’ à -18°C (froid négatif).
AVEC
GROUPE
LOGÉ
3 NIVEAUX 5 NIVEAUX 7 NIVEAUX 10 NIVEAUX 10 NIVEAUX P 15 NIVEAUX 20 NIVEAUX
DIMENSIONS WxDxH mm 750x750x770/790 750x750x890/910 750x750x1260/1280 750x750x1260/1280 750x750x1260/1280 750x750x1850/1870 750x750x2080/2100
POIDS NET kg 82 92 111 112 117 166 184
CHAMBRE DIMENSIONS
WxDxH mm 616x430x270 616x430x390 616x430xx760 616x430x760 616x430x760 616x430x1110 616x430x1340
CAPACITÉ TG
3 GN1/1
3 600x400
5 GN1/1
5 600x400
7 GN1/1
7 600x400
10 GN1/1
10 600x400
10 GN1/1
10 600x400
15 GN1/1
15 600x400
20 GN1/1
20 600x400
ESPACE ENTRE PLATEAUX cm 7 7 10,5 7 7 7 7
PRODUCTION REFROIDISSEMENT +3°C 15 kg 23 Kg 25 Kg 25 Kg 35 Kg 45 Kg 60 Kg
PRODUCTION CONGÉLATION -18°C 9 kg 12 Kg 15 Kg 15 Kg 20 Kg 25 Kg 35 Kg
GAZ RÉFRIGÉRANT GAS R452A/R507A R452A/R507A R452A/R507A R452A/R507A R452A/R507A R507 R507
DÉTAILS D’ÉSSAI °C / RH +43 / 65% +43 / 65% +43 / 65% +43 / 65% +43 / 65% +43 / 65% +43 / 65%
PUISSANCE ABSORBÉE W 1150 1424 1490 1490 1600 1820 2040
ALIMENTATION V-P-Hz 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50
380V-3P-N-50Hz 380V-3P-N-50Hz
POUR
GROUPE
A DISTANCE
3 NIVEAUX 5 NIVEAUX 7 NIVEAUX 10 NIVEAUX 10 NIVEAUX P 15 NIVEAUX 20 NIVEAUX
DIMENSIONS WxDxH mm 750x750x770/790 750x750x890/910 750x750x1260/1280 750x750x1260/1280 750x750x1260/1280 750x750x1850/1870 750x750x2080/2100
POIDS NET kg 51 60 76 77 77 104 119
CHAMBRE DIMENSIONS
WxDxH mm 616x430x270 616x430x390 616x430xx760 616x430x760 616x430x760 616x430x1110 616x430x1340
CAPACITÉ TG
3 GN1/1
3 600x400
5 GN1/1
5 600x400
7 GN1/1
7 600x400
10 GN1/1
10 600x400
10 GN1/1
10 600x400
15 GN1/1
15 600x400
20 GN1/1
20 600x400
ESPACE ENTRE PLATEAUX cm 7 7 10,5 7 7 7 7
PRODUCTION REFROIDISSEMENT +3°C 15 kg 23 Kg 25 Kg 25 Kg 35 Kg 45 Kg 60 Kg
PRODUCTION CONGÉLATION -18°C 9 kg 12 Kg 15 Kg 15 Kg 20 Kg 25 Kg 35 Kg
GAZ RÉFRIGÉRANT GAS R452A/R507A R452A/R507A R452A/R507A R452A/R507A R452A/R507A R507 R507
DÉTAILS D’ÉSSAI °C / RH +43 / 65% +43 / 65% +43 / 65% +43 / 65% +43 / 65% +43 / 65% +43 / 65%
PUISSANCE ABSORBÉE W 40 50 65 65 65 70 85
ALIMENTATION V-P-Hz 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50
380V-3P-N-50Hz 380V-3P-N-50Hz
Fournie avec KIT crémaglières et glissières pour grilles et plaques 600x400 et GN 1/1.
La structure extérieure et intérieure est constituée en acier inox, le fond extérieur est en tôle galvanisée.
L’isolation de la cuve (sans CFC) est réalisée en mousse polyuréthane expansé, 40 Kg/Mc.
Alimentation par câble électrique, fourni par le constructeur.
ATTENTION !
Toutes les opérations concernant les chapitres :
1. INSTALLATION DE LA CELLULE DE REFROIDISSEMENT - 2. BRANCHEMENTS ÉLECTRIQUES -
3. NETTOYAGE - 4. RECOMMANDATIONS ET INSTRUCTIONS - 6. MANUTENTION
Devront être effectuées par un technicien qualifié.
