3-1 面板操作說明
面板操作說明面板操作說明
面板操作說明

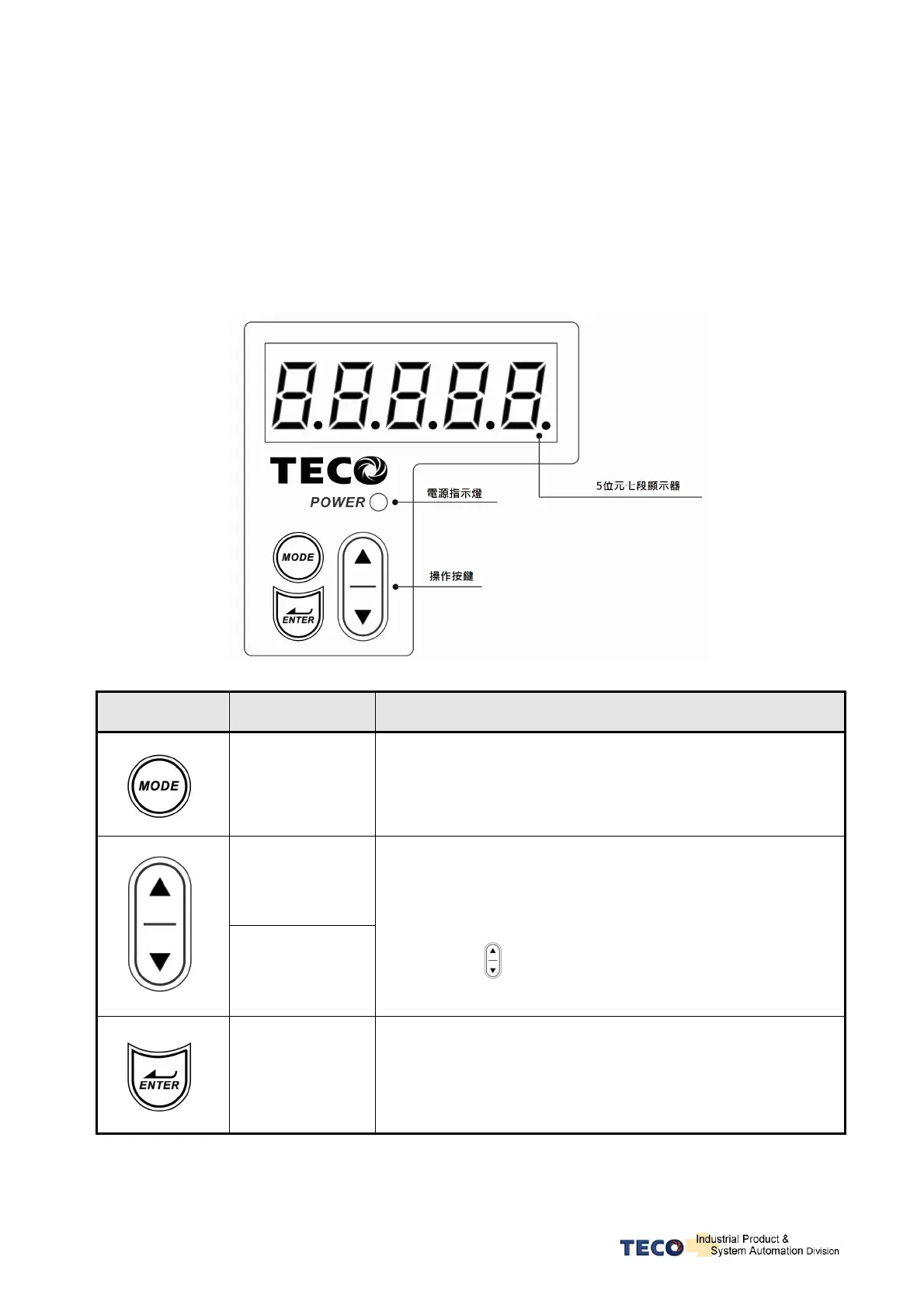

本裝置包含五個 LED 七段顯示器、四個操作按鍵以及一個 LED 指示燈，如下圖所示。
其中，POWER 指示燈
指示燈指示燈
指示燈(綠色
綠色綠色
綠色)亮時，表示本裝置已經通電，可以正常運作；
當關閉電源後，本裝置的主電路尚有電力存在，使用者必須等到此燈全暗後才可拆裝電線。
按鍵符號
按鍵符號按鍵符號
按鍵符號 按鍵名稱
按鍵名稱按鍵名稱
按鍵名稱 按鍵功能說明
按鍵功能說明按鍵功能說明
按鍵功能說明
模式選擇鍵
(MODE 鍵)
1、選擇本裝置所提供的九種參數，每按一下會依序循環
變換參數。
2、在設定資料畫面時，按一下跳回參數選擇畫面。
數字增加鍵
(UP 鍵)
數字減少鍵
(DOWN 鍵)
1、選擇各種參數的項次。
2、改變數字資料。
3、同時按下 鍵，可清除異常警報狀態。
資料設定鍵
(ENTER 鍵)
1、資料確認；參數項次確認。
2、左移可調整的位數。
3、結束設定資料。
