7. COLOCACIÓN DE LA PLACA DE MONTAJE Y REALIZACIÓN DEL ORIFICIO DE
PASO PARA LAS TUBERÍAS.

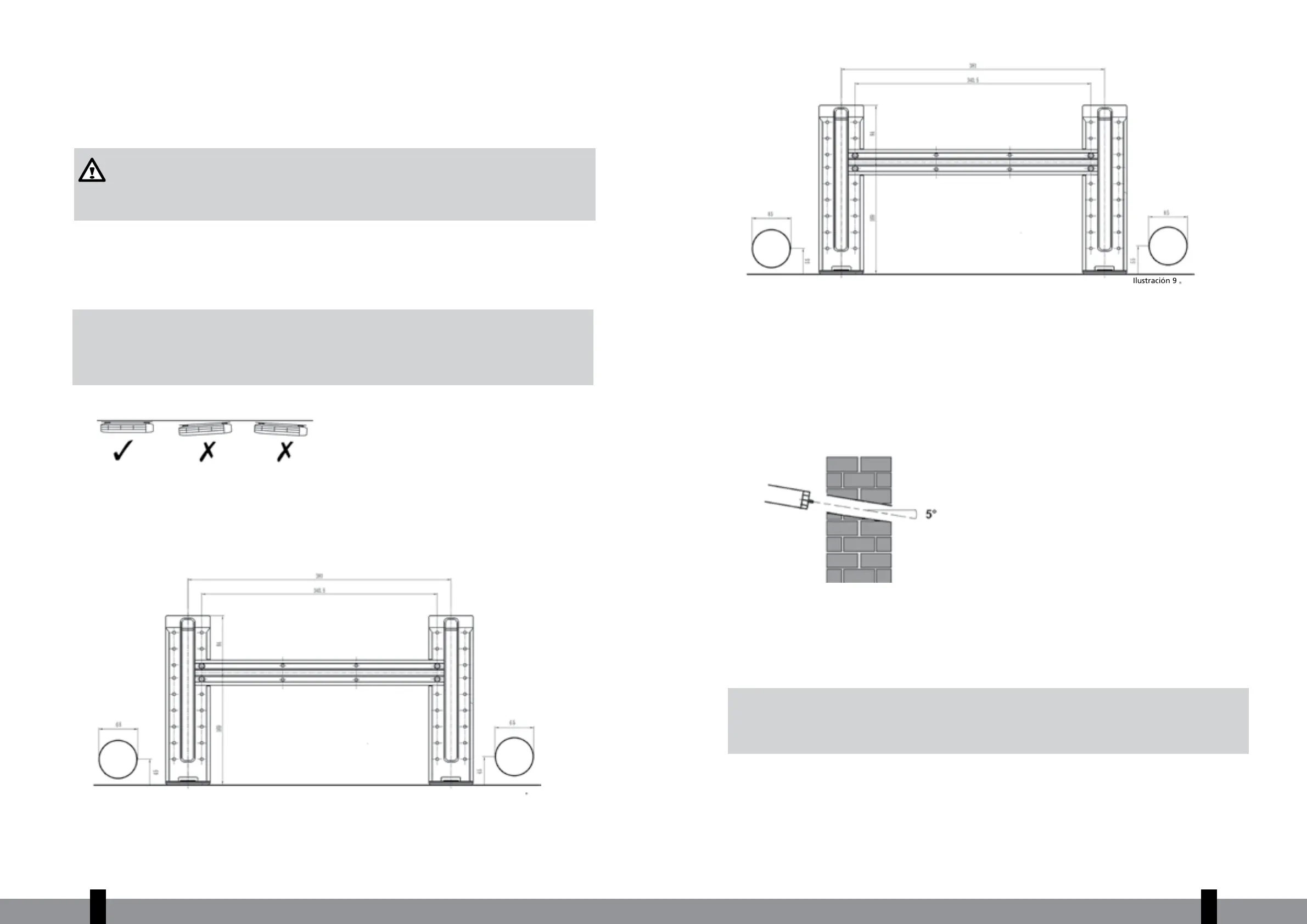

7.1 Colocación de la placa de montaje de la unidad interior
ADVERTENCIA
Antes de taladrar los orificios necesarios en la pared utilice un detector de metales para localizar
los cables eléctricos y conductos en la pared y prevenir daños en la pared y situaciones peligrosas.
a. Coloque la placa de montaje en sentido horizontal sobre una pared suficientemente resistente y
mantenga libre un espacio alrededor de la misma.Véase ilustración 8.
b. Si la pared es de ladrillo, hormigón o materiales similares, practique ocho orificios de 5 mm de di metro
con un taladro. Introduzca los ganchos de anclaje (2) apropiados para los tornillos de montaje .
c. Fije la placa de instalación a la pared mediante ocho tornillos de tipo A .
G
NOTA
Coloque la placa de instalación y practique los orificios en la pared conjugando la estructura de la
pared con los puntos de montaje correspondientes de la placa de instalación. (Las dimensiones
están en milímetros a menos que se indique lo contrario.)
Orientación correcta de
la placa de instalación
Ilustración 8
TS625
TS632
TSCS625
TSCS632
12
5
13
Ilustración 9
7.2 Taladre el orificio para las tuberías, la mangera del agua condensada y
el cable eléctrico.
a. Determine la posición del orificio de acuerdo con el diagrama indicado en la fig. 9. Practique un ori-
ficio de ( ≥ 85 mm para los modelos TSCS 8xx-10xx / ≥ 65 mm para los modelos TS 8xx) en dirección
ligeramente descendente hacia el exterior, con el fin de evitar que el agua penetre en el interior.
b. Cuando practique orificios en rejillas o chapas metálicas y otros materiales similares, utilice siempre
prensaestopas.
pared
interior
exterior
Ilustración 10
5 - 7 mm
par 100 mm
8. CONEXIÓN DEL CONDUCTO DE REFRIGERANTE
8.1 Conectar y desconectar las tuberías de refrigerante de los modelos TSCS 8xx-
10xx
G
ATENCIÓN
La conexión de las tuberías de refrigerante de una unidad de aire acondicionado se debe realizar
conforme a la normativa nacional vigente. La conexión de las tuberías de refrigerante solo debe
ser realizada por un técnico cualificado.
5
