15
14
G
ATENCIÓN
El conjunto de tuberías que esté conectado a la unidad interior es pesado. Procure que el mismas
no cuelgue nunca suelto de la unidad interior. Durante el montaje de la unidad interior, deberá
procurar que el conjunto de tuberías tenga un apoyo. Debido al peso del conjunto de tuberías,
los tubos de la unidad interior y los del conjunto se doblan fácilmente, pudiéndose incluso
romper. La garantía no cubre los daños en las tuberías de la unidad interior y en las del conjunto
de tuberías originados por una instalación incorrecta.
G
ATENCIÓN

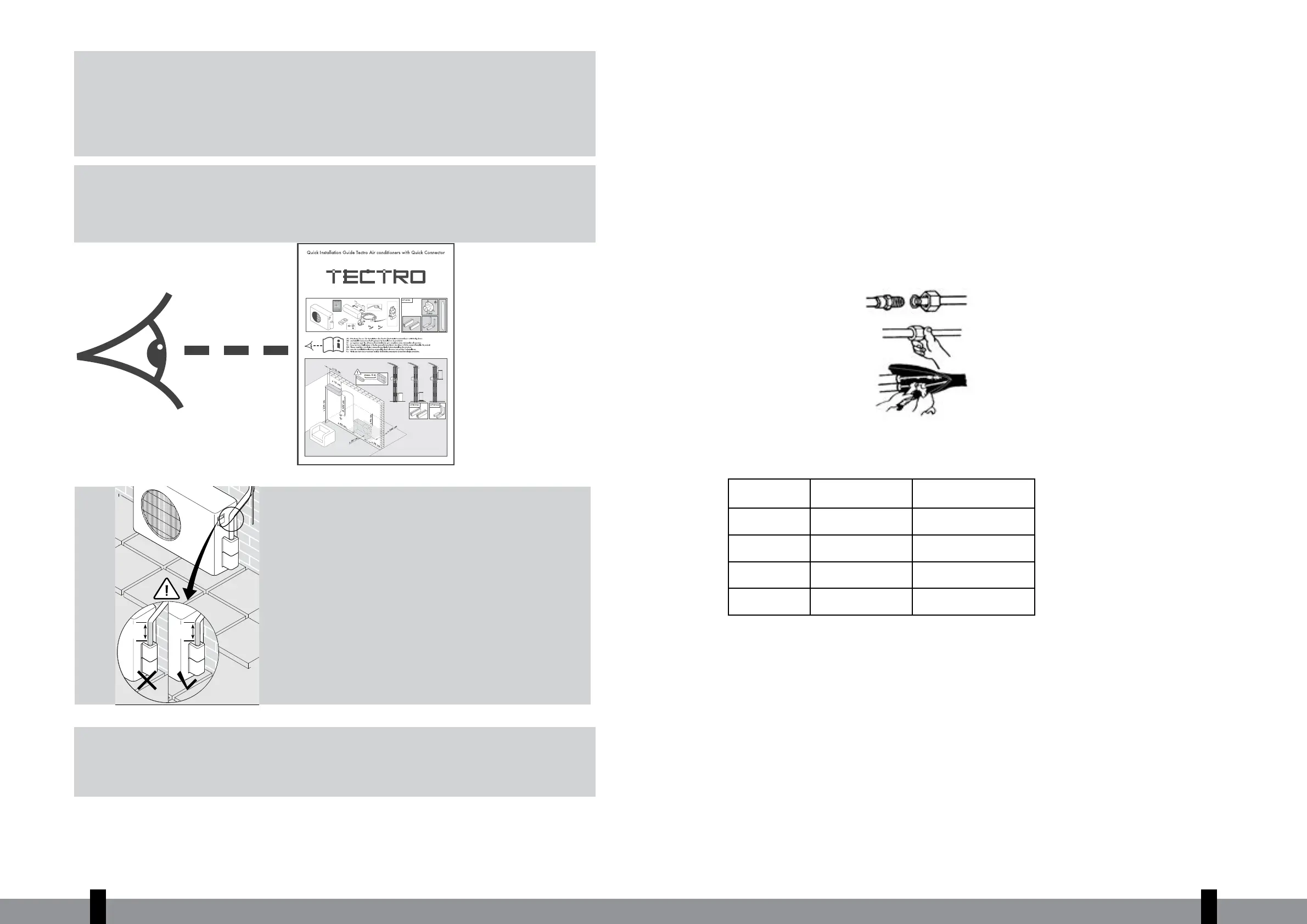

La conexión de las tuberías a la unidad interior ya se ha realizado de fábrica. Consulte la “guía de
instalación rápida” para obtener información sobre el modo en que se deben acoplar las tuberías
y el cable eléctrico a la unidad exterior.
Ilustración 11
≥ ø85 mm
S1825 - S1833 - S1847
Installation & Service Manual
www.zibro.com/download
3.03
≥ 20
cm
< 20
cm
≥ 20
cm
< 20
cm
G
Los últimos 20 cm de la tubería de refrigerante, cerca del
conector, deben ser rectos. Al doblarlos se pueden causar
fugas, las que no cubre la garantía.
Ilustración 12
G
ATENCIÓN
La desconexión de las tuberías de refrigerante de una unidad de aire acondicionado se debe
realizar conforme la normativa nacional vigente. La conexión de las tuberías de refrigerante solo
debe ser realizada por un técnico cualificado.
Desconexión de los acoplamientos:
Paso 1: Apague el aire acondicionado y desenchúfelo.
14
5
15
Paso 2: Espere cinco minutos hasta que se haya compensado la presión entre la unidad interior y exterior.
Paso 3: Tire de la manija del conector macho hacia arriba, a continuación hacia el conector macho.
Paso 4: Suelte el manguito de liberación del conector hembra para separar el conector macho del conector hembra.
Paso 5: Para proteger el acoplamiento contra el polvo, coloque la tapa protectora y la clavija.
8.2 Conexión de las tuberías de refrigerante modelos TS 8xx
a. Los extremos de las tuberías deben estar provistos de una tuerca de apriete o una conexión roscada
similar.
b. Unidad interior: Sujete primero la tuerca de apriete manualmente al tubo y apriétela, a continuación,
utilizando una llave fija y una de carraca.
c. Unidad exterior: Sujete primero la tuerca de apriete manualmente a las conexiones de los grifos de
la unidad exterior y apriétela, a continuación, utilizando una llave fija y una de carraca.
Conducto del módulo
interior
Tuerca cónica
Conductos
Ilustración 13
d. Elija el par de apriete correcto (indicado en la tabla 1) para evitar dañar los conductos, las piezas de
conexión y las tuercas
Diámetro
externo
Par de apriete
(N.cm)
Par de apriete adicional
(N.cm)
Ø 6.35
1500
(153kgf.cm)
1600
(163kgf.cm)
Ø 9.53
2500
(255kgf.cm)
2600
(265kgf.cm)
Ø 12.7
3500
(357kgf.cm).
3600
(367kgf.cm)
Ø 16.0
4500
(459kgf.cm).
4700
(479kgf.cm)
e. Cubra los puntos de conexión a la unidad interior con material aislante para prevenir la formación de
condensación.
f. Envuelva los tubos, el cable de conexión y la mangera de evacuación, ubicados en la parte posterior
de la unidad interior, con cinta formando un haz resistente. Esto facilita el montaje de la unidad
interior a la placa de montaje.
5
