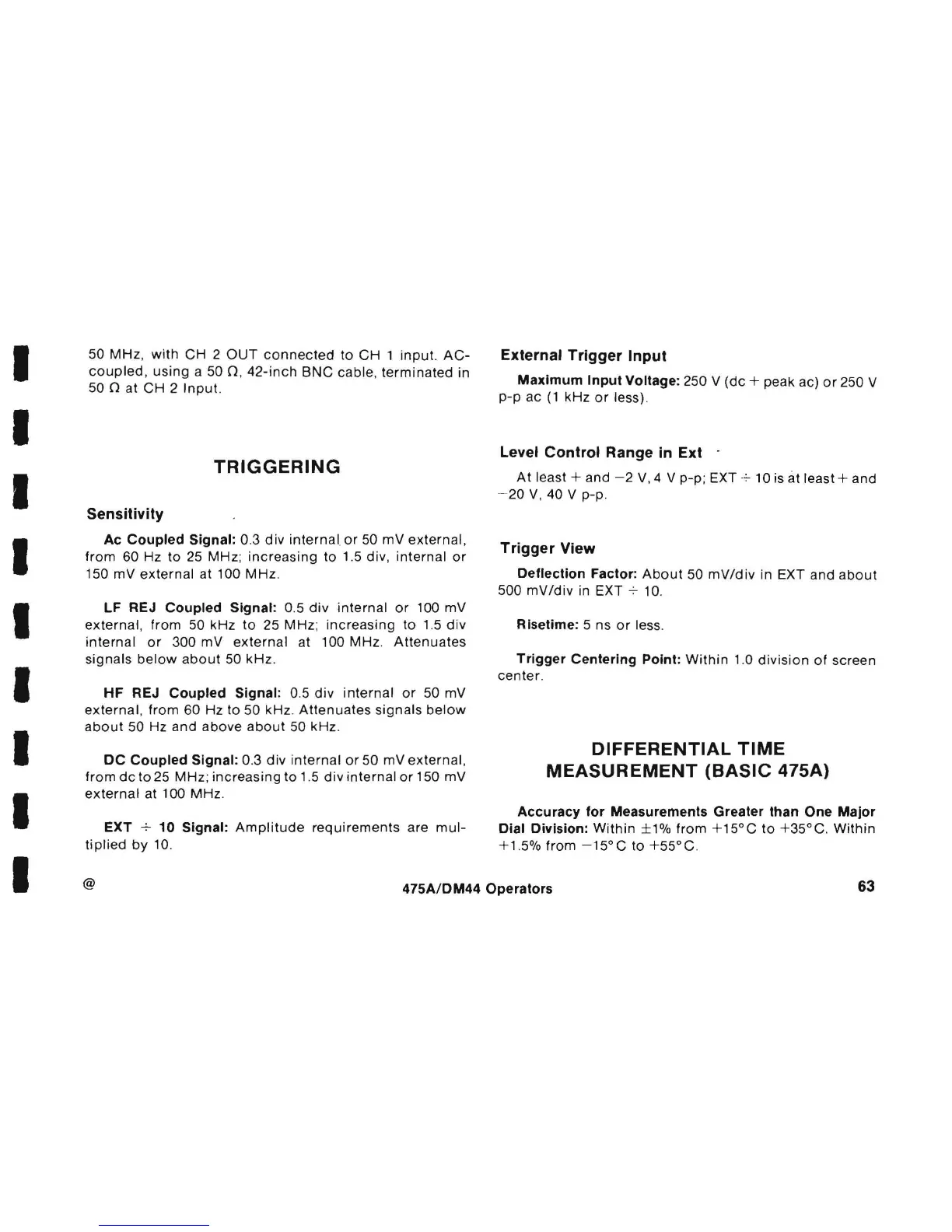

I
I
I
I
I
I
I
I
I
50
MHz
,
with
CH
2
OUT
connected
to
CH
1
input.
AC-
coupled
,
using
a
500,
42-inch
BNC
cable
,
terminated
in
50 0 at
CH
2
Input.
TRIGGERING
Sensitivity
Ac Coupled Signal: 0.3
div
internal
or
50
mV
external,
from
60 Hz to
25
MHz
;
increasing
to 1.5 div,
internal
or
150 mV
external
at 100
MHz
.
LF REJ Coupled
Signal: 0.5
div
internal
or
100 mV
external,
from
50 kHz
to
25
MHz
;
increasing
to 1.5
div
internal
or
300
mV
external
at 100
MHz
.
Attenuates
signals
below
about
50
kHz
.
HF
REJ Coupled Signal: 0.5
div
internal
or
50 mV
external
,
from
60 Hz
to
50
kHz
.
Attenuates
signals
below
about
50 Hz
and
above
about
50
kHz
.
DC
Coupled Signal: 0.3
div
internal
or
50
mV
external,
from
dc
to 25
MHz;
increasing
to 1.5
div
internal
or
150 mV
external
at 100 MHz.
EXT
-:-
10 Signal:
Amplitude
requirements
are
mul-
tiplied
by
10.
External Trigger Input
Maximum Input Voltage: 250 V
(dc
+ peak ac)
or
250 V
p-p
ac
(1
kHz
or
less).
Level Control Range
in
Ext .
At
I~ast
+ and
-2
V,
4 V p-p;
EXT..:..
10 is at least + and
- 20
V,
40 V
p-p
.
Trigger View
Deflection Factor:
About
50
mV/div
in EXT and
about
500
mV/div
in
EXT..:...
10.
Rlsetime: 5 ns
or
less.
Trigger Centering Point:
Within
1.0
division
of
screen
center
.
DIFFERENTIAL
TIME
MEASUREMENT
(BASIC 475A)
Accuracy for Measurements Greater than One Major
Dial Division:
Within
±1%
from
+15
° C
to
+35°C.
Within
+1.5%
from
-15°C
to
+55°C.
@
475A/DM44
Operators
63
