警告： 为了防止受伤，需要两人安装仪器。
1.

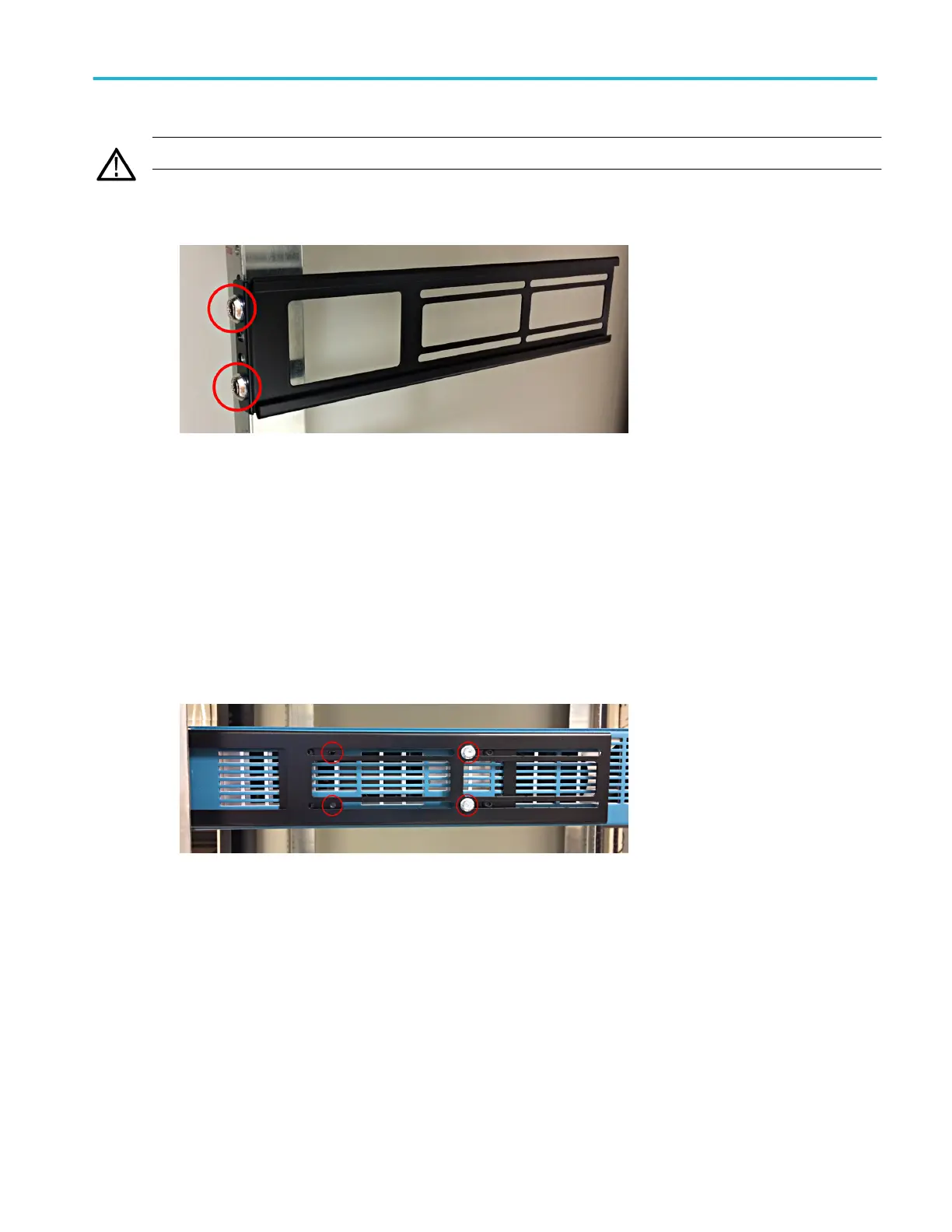

使用附带五金件中的两颗螺栓和垫片将一个后机架托架装在机架后部。用手拧紧。
2.
由两人扶住仪器，从机架前部插入仪器，使底盘机架托架插入后机架托架中。
3.
继续从前部推入，直至仪器与机架的前部齐平。
4.
使用附带五金件中的四颗螺栓和垫片将仪器前部装在机架后部。用手拧紧以支撑仪器。
5.
从机架后部，将第二个后机架托架滑到仪器底盘机架托架上，直至后机架托架与后机架齐平。
6.
使用附带五金件中的两颗螺栓和垫片将第二个后机架托架装在机架后部。用手拧紧。
7.
将所有螺栓拧至 1.1 N·m。
8.
使用 5/16 英寸扳手将附带的两颗六角螺栓装在每侧的后机架上，以便锁紧机架并防止在拆下前机架螺钉
后无意拆下仪器（见下图）。每侧共有四个螺栓位置（如图所示）。将托架锁紧螺栓拧至 0.7 N·m。
9.
根据需要，将电源线和电缆连接后底盘。
机架安装说明结束。
安装仪器
MSO58LP 安装和安全手册 3
