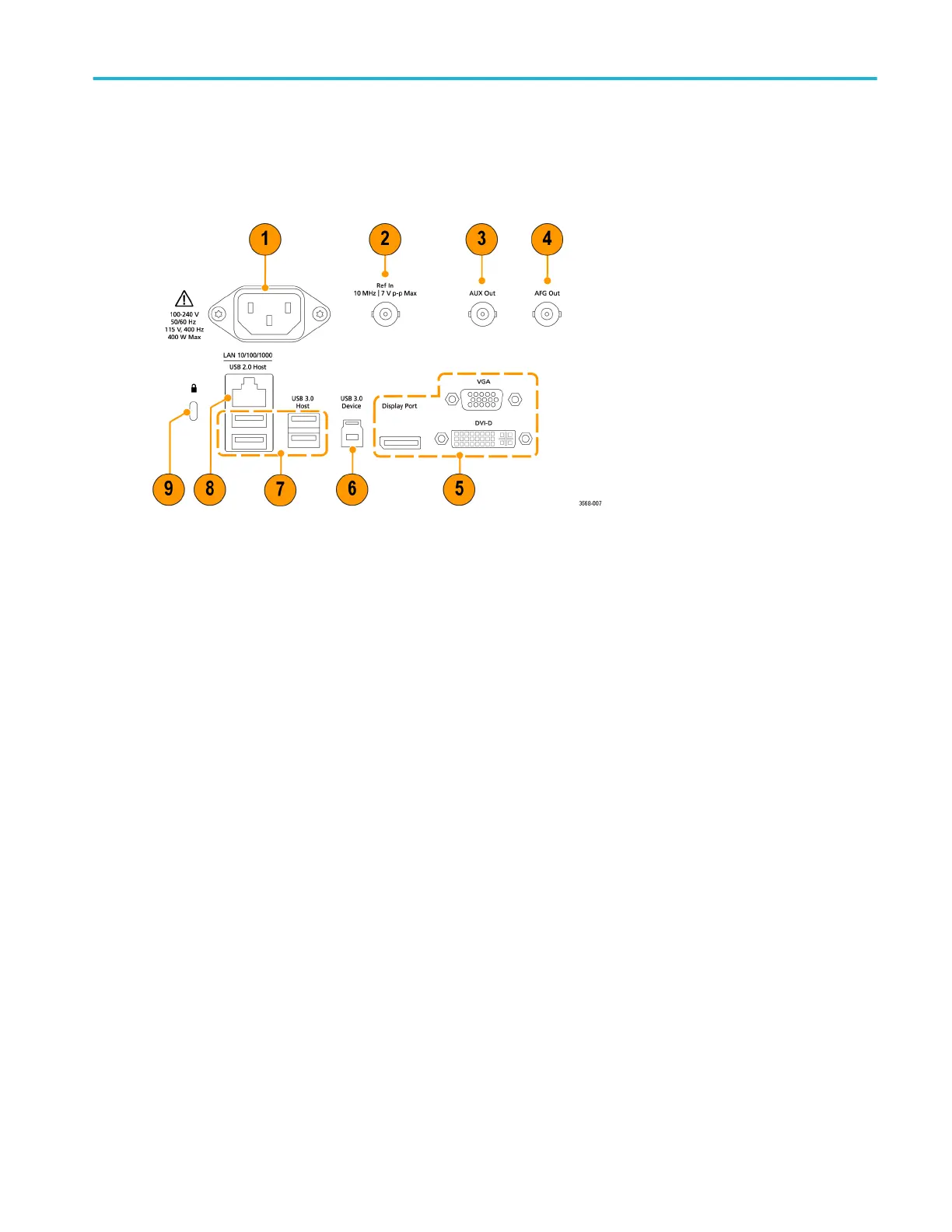

後部パネルの接続部
後部パネルの接続部は、オシロスコープへの電源供給と、ネットワーク、USB デバイス、ビデオ、リファレンス信
号、AFG 出力の接続のために使用します。
1.
電源コード・コネクタ：本製品用に指定され、使用される国で認定された電源コードのみを使用してください。
2.
Ref In：高精度 10MHz リファレンス信号をオシロスコープに接続して測定の精度を確保します。
3.
AUX Out：トリガ・イベントで信号トランジションを生成し、10MHz のリファレンス信号を出力、または AFG から同
期信号を出力します。
4.
AFG Out：オプションの任意波形／ファンクション・ジェネレータ（AFG）用の信号出力です。
5.
ビデオ出力（Display Port、VGA、DVI-D）：外部のモニタまたはプロジェクタに接続してオシロスコープの画面を表
示します。
6.
USB デバイス・ポート：USBTMC プロトコルを使用してオシロスコープを遠隔操作する場合に PC に接続しま
す。
7.
USB ホスト・ポート：USB メモリ・デバイス、キーボード、またはマウスを接続します。
8.
LAN コネクタ（RJ-45）：オシロスコープを 10/100/1000 Base-T ローカル・エリア・ネットワークに接続します。
9.
セキュリティ・ロック・コネクタ：標準的な PC/ノートパソコン用ロック・ケーブルを使用して、オシロスコープを作
業台やその他の場所に固定します。
機器の詳細
MSO58LP 型の設置と安全性に関するマニュアル 9
