要打开配置菜单的 Help（帮助）内容，请点击菜单右上角的问号 Help（帮助）图标。

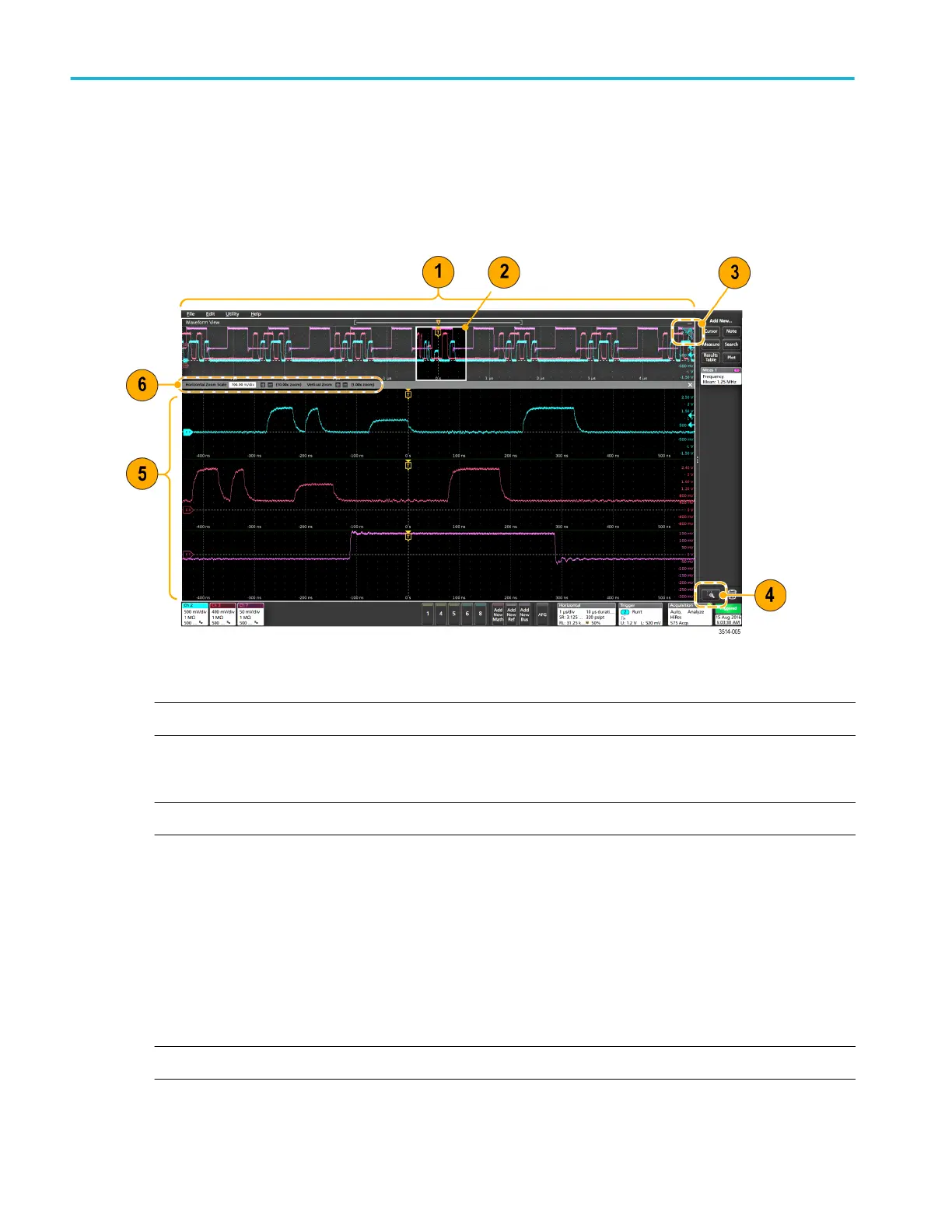

缩放用户界面元素
使用缩放工具可放大波形以查看信号详细信息。
1.
Zoom Overview（缩放概述）显示整个波形记录。所有波形在缩放概述区域中以叠加模式显示。
注意：
在缩放概述波形中使用手指开合手势将更改水平时基设置。
2.
Zoom Box（缩放框）显示要在缩放视图中显示的缩放概述的区域。可以触摸并拖动该框来移动查看区域。
还可以使用缩放 Pan（平移）旋钮向左或向右移动缩放框。
注意：
移动缩放框或更改其位置不会更改水平时基设置。
3.
Zoom（缩放）图标（位于波形视图右上角）用于打开和关闭缩放模式。
4.
Draw-a-Box（画框）按钮用于围绕要缩放的波形或缩放概述中的感兴趣区域绘制一个框。画框时会立即将
示波器置于缩放模式。该按钮位于 Results（结果）栏底部。点击该按钮，然后触摸波形并在其上拖动，
以在感兴趣的区域绘制一个框。
要启用 Draw-a-Box（画框）按钮，请双击 Draw-a-Box（画框）按钮。启用 Draw-a-Box（画框）按钮时，可
以通过在波形片段或缩放概述窗口中绘制新框来更新缩放显示。
5.
Zoom View（缩放视图）将显示缩放波形记录视图中缩放框所标记的缩放波形。在缩放视图中使用手指开
合和/或拖动选项来更改感兴趣的缩放区域。
注意：
在缩放视图中使用手指开合和
/
或拖动选项手势只会更改缩放设置和缩放框位置。
6.
使用 Zoom Title Bar （缩放标题栏）控件调整缩放区域的垂直和水平尺寸。单击或点击 + 或 - 按钮。
熟悉仪器
26 MSO54、MSO56、MSO58 安装和安全手册
