Tektronix 5 Series

入力信号要件
入力信号を許容制限内に収めることで、正確な測定を確保し、アナログとデジタルのプローブまたは機器への損
傷を防ぎます。
入力信号が以下の要件の範囲内にあることを確認します。
入力 説明
アナログ入力チャンネル、1MΩ 設定、BNC で最大入力
電圧
300V
RMS
測定カテゴリ II
アナログ入力チャンネル、50Ω 設定、BNC で最大入力
電圧
5V
RMS
デジタル入力チャンネル、デジタル入力で最大入力電
圧レンジ
プローブ定格の観察
TLP058；±42V
P
Ref In：BNC で最大入力電圧（後部パネル）
7V
PP
オシロスコープの固定（ロック）
プロパティの損失を防ぐために、オシロスコープをテスト・ベンチや設備ラックにロックします。

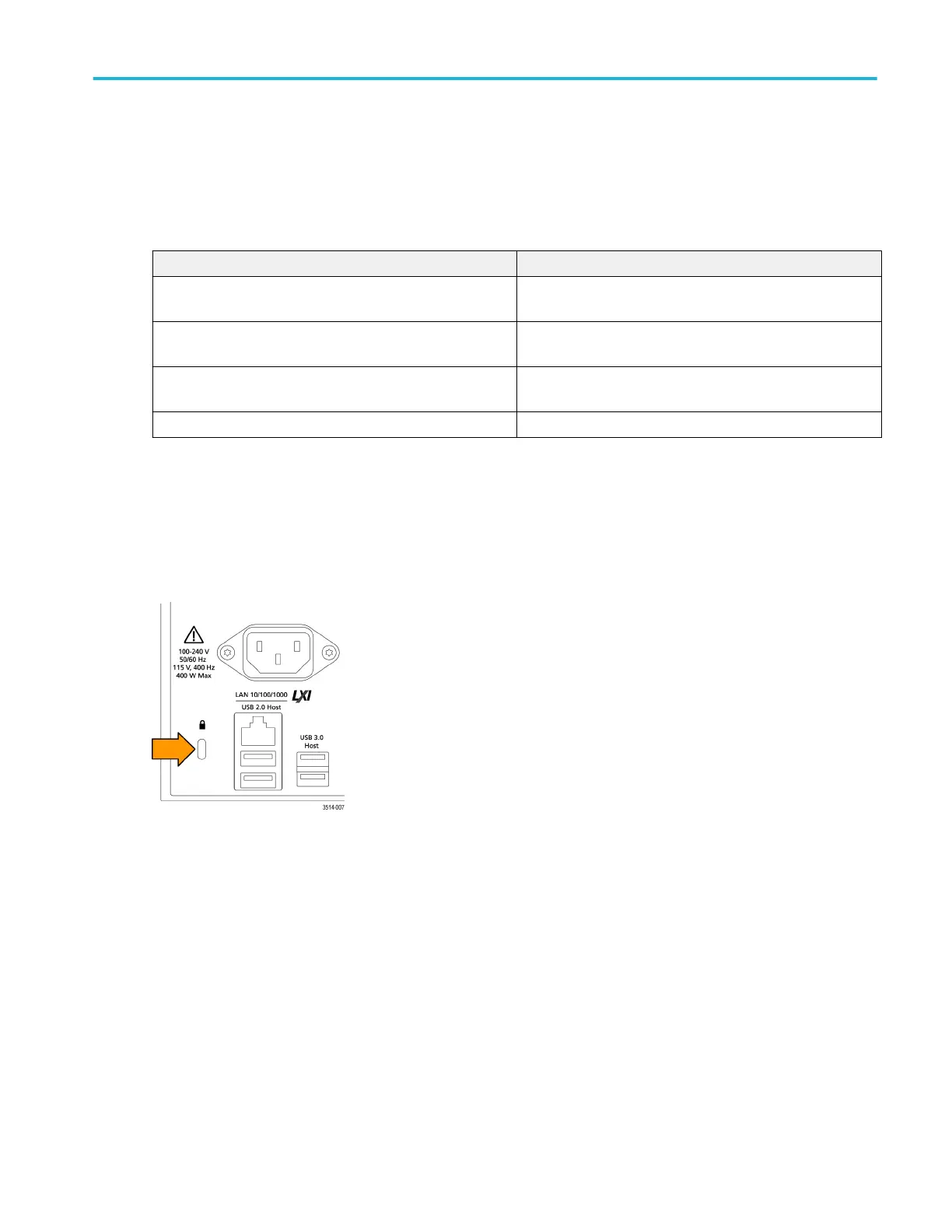

標準的なラップトップ用セキュリティ・ロックをオシロスコープの後部パネルに取り付けて、オシロスコープをワーク
ベンチやラック、その他の場所に固定します。
本機の設置
MSO54 型、MSO56 型、MSO58 型のインストールおよび安全性に関するマニュアル 3
