機器の詳細
次は、本機のコントロールとユーザ・インタフェースに関する高レベルの説明です。
コントロールとユーザ・インタフェースを使用した波形の表示および測定の実施に関する詳細については、本機の
「
5
シリーズのミックスド・シグナル・オシロスコープ
MSO54
型、
MSO56
型、
MSO58
型のヘルプ」
を参照してくださ
い。

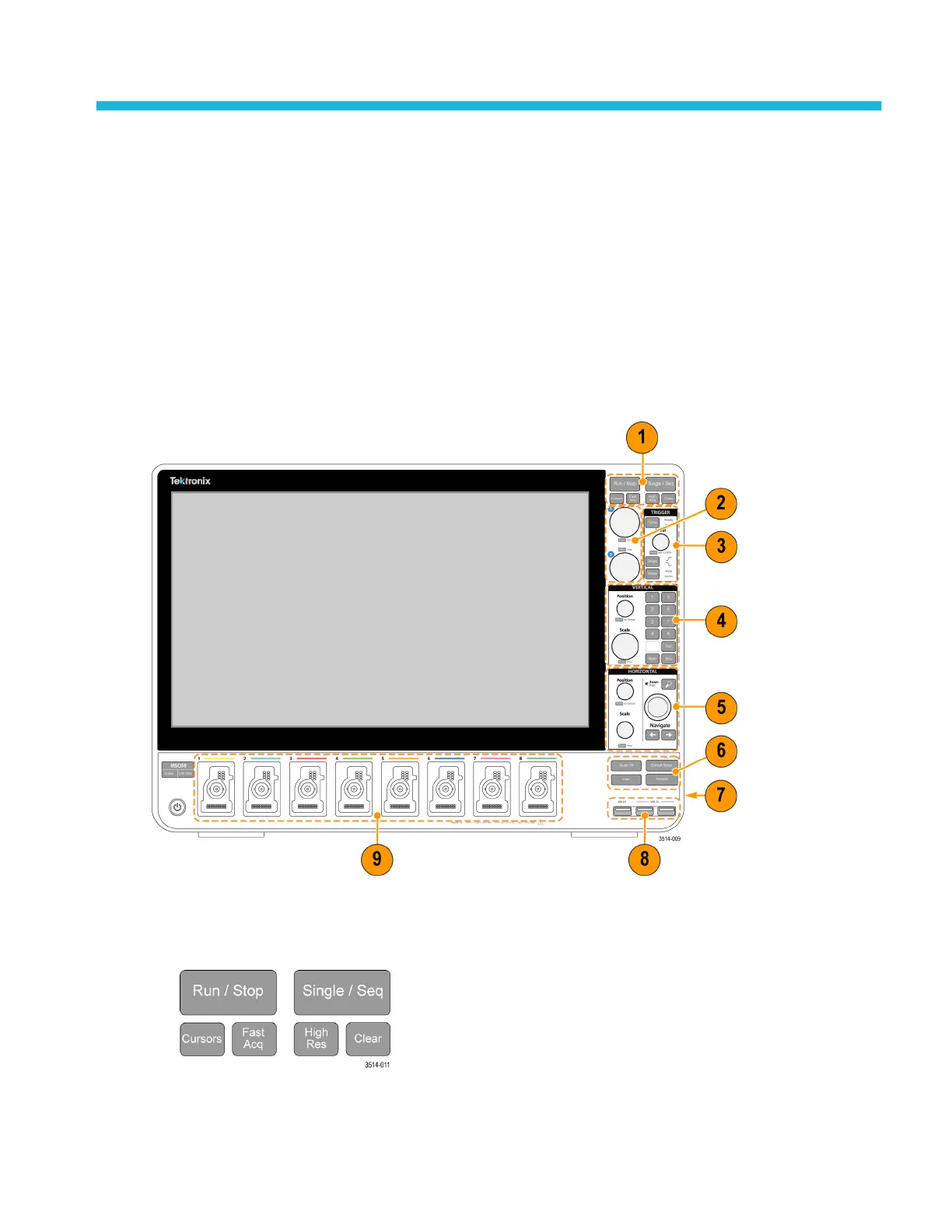

前面パネル・コントロールおよびコネクタ
前面パネルのコントロールを使うと、垂直軸、水平軸、トリガ、カーソル、ズームなどといった主要機器設定に直接
アクセスできます。これらのコネクタは、プローブまたはケーブルで信号を入力した位置か、または USB デバイス
を挿入した位置にあります。
1.
アクイジションと カーソルのコントロール：
■
Run/Stop（実行／停止）は、波形の取り込み（アクイジション）の開始と停止を行う機能です。ボタンの色
はアクイジションのステータスを示します（緑色＝アクイジション実行中、赤色＝停止）。停止時、オシロス
MSO54
型、MSO56 型、MSO58 型のインストールおよび安全性に関するマニュアル 7
