Tescom Prime Plus Series - Συναρμολόγηση Σετ Μπαταριών (Επιλογή Για Μοντέλα RT)

14
www.tescom-ups.gr
USER MANUAL
PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS
11

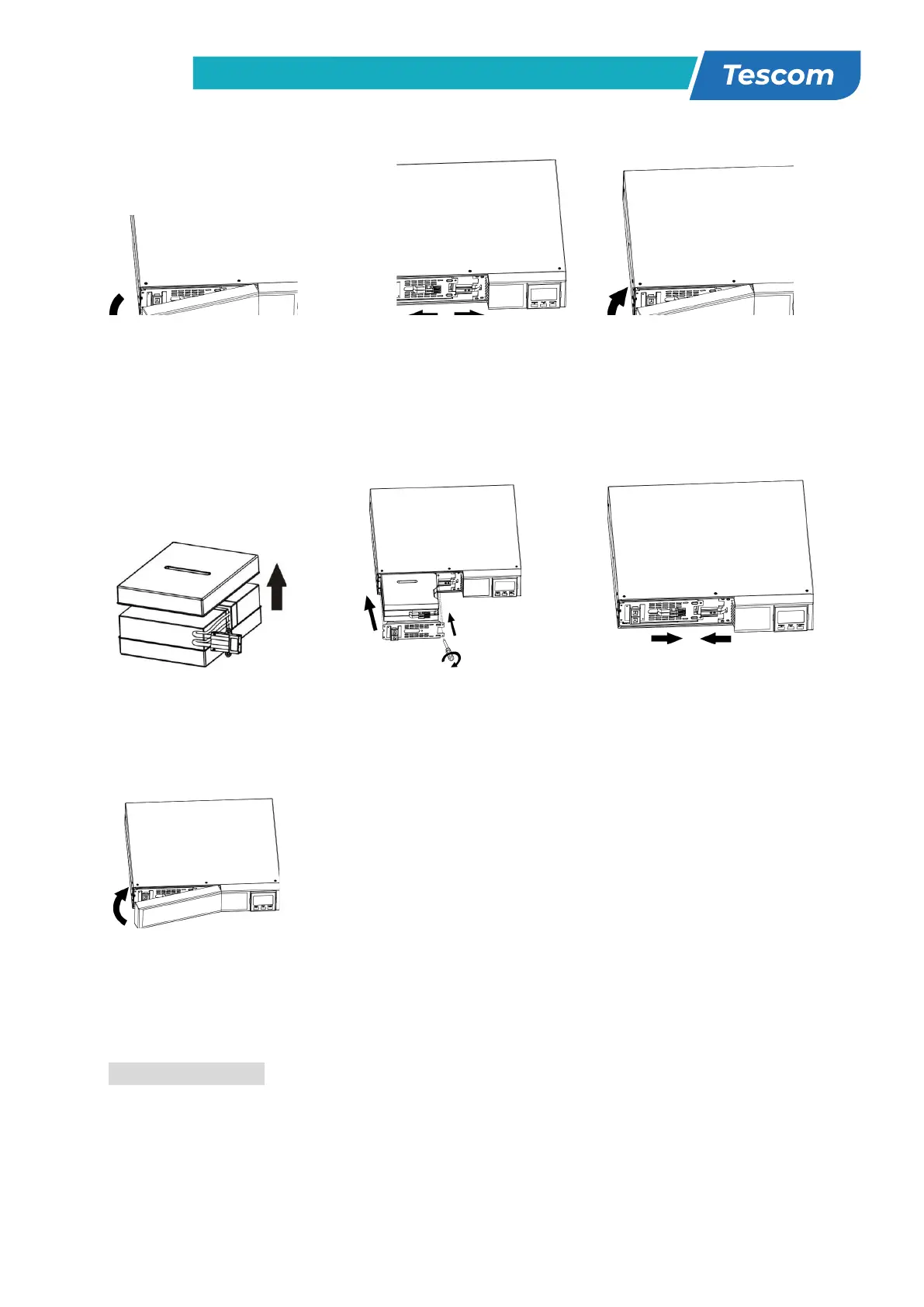

Βήμα 1 Βήμα 2 Βήμα 3
Αφαιρέστε την μπροστινή
πλακέτα
.
Αποσυνδέστε τα καλώδια της
μπαταρίας.
Τραβήξτε έξω το κουτί
μπαταριών
αφαιρώντας τις
δύο
βίδες στην μπροστινή
πλακέτα.
Βήμα 4
Βήμα 5
Βήμα 6
Αφαιρέστε το πάνω κάλυμμα
του
κουτιού μπαταριών και
αντικαταστήστε
τις εσωτερικές
μπαταρίες
.
Αφού αντικαταστήσετε τις Επανασυνδέστε τα καλώδια.
μπαταρίες
, επανατοποθετήστε το
Κουτί
μπαταριών στην αρχική του θέση και βιδώστε καλά.
Βήμα 7
Επανατοποθετήστε την πλακέτα στην μονάδα.
2-6. Συναρμολόγηση σετ μπαταριών (επιλογή για μοντέλα RT)
ΕΙΔΟΠΟΙΗΣΗ: Συναρμολογήστε το σετ μπαταριών πριν το εγκαταστήσετε μέσα στο UPS.
Επιλέξτε την σωστή διαδικασία σετ μπαταριών παρακάτω ώστε να το συναρμολογήσετε.
2-σετ μπαταριών
Βήμα 1: Αφαιρέστε τις
κολλητικές ταινίες.
Βήμα 2: Συνδέστε όλους τους
ακροδέκτες μπαταριών σύμφωνα με το
παρακάτω σχήμα.
Tapes
