USER MANUAL
PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS
6

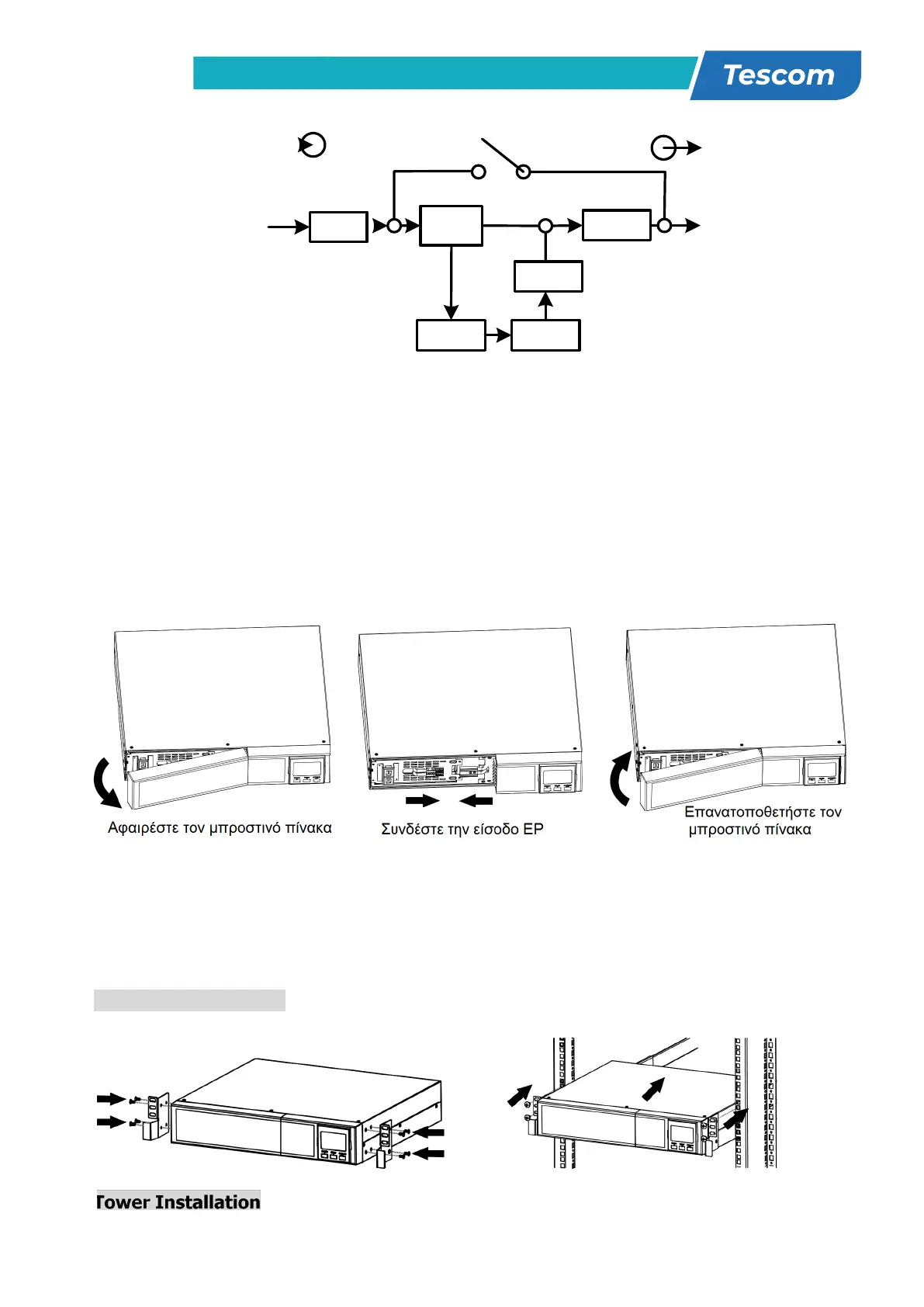

Το UPS αποτελείται από την είσοδο δικτύου, φίλτρα EMI/RFI, τον ανορθωτή/PFC, τον
φορτιστή μπαταρίας, τον μετατροπέα ΣΡ σε ΣΡ, την μπαταρία, την δυναμική παράκαμψη και
την έξοδο του UPS.
2-3. Εγκατάσταση του UPS (Μόνο για μοντέλα RT)
Για λόγους ασφαλείας, το UPS εξάγεται από το εργοστάσιο χωρίς να είναι συνδεδεμένα τα
καλώδια της μπαταρίας. Πριν την εγκατάσταση του UPS, ακολουθήστε τα παρακάτω βήματα
ώστε να επανασυνδέσετε τα καλώδια της μπαταρίας πρώτα.
Βήμα 1 Βήμα 2 Βήμα 3
και επανασυνδέστε τα στη μονάδα.
καλώδια της μπαταρίας.
To UPS μπορεί να τοποθετηθεί στο γραφείο ή στο 19” σασί ραφιού. Επιλέξτε την κατάλληλη
εγκατάσταση για να τοποθετήσετε το UPS.
Εγκατάσταση ραφιού
Βήμα 1 Βήμα 2
EMI
/
RFI
Φίλτρα
Φορτιστής
Μπαταρία
ς
Μπαταρία
Μετατροπέας
-
-
ΕΡ σε ΣΡ
Αντιστροφέας
Ανορθωτής
/
PFC
Είσοδος
ος
Έξοδος
Δυναμική
Παράκαμψη
