USER MANUAL
PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS
13

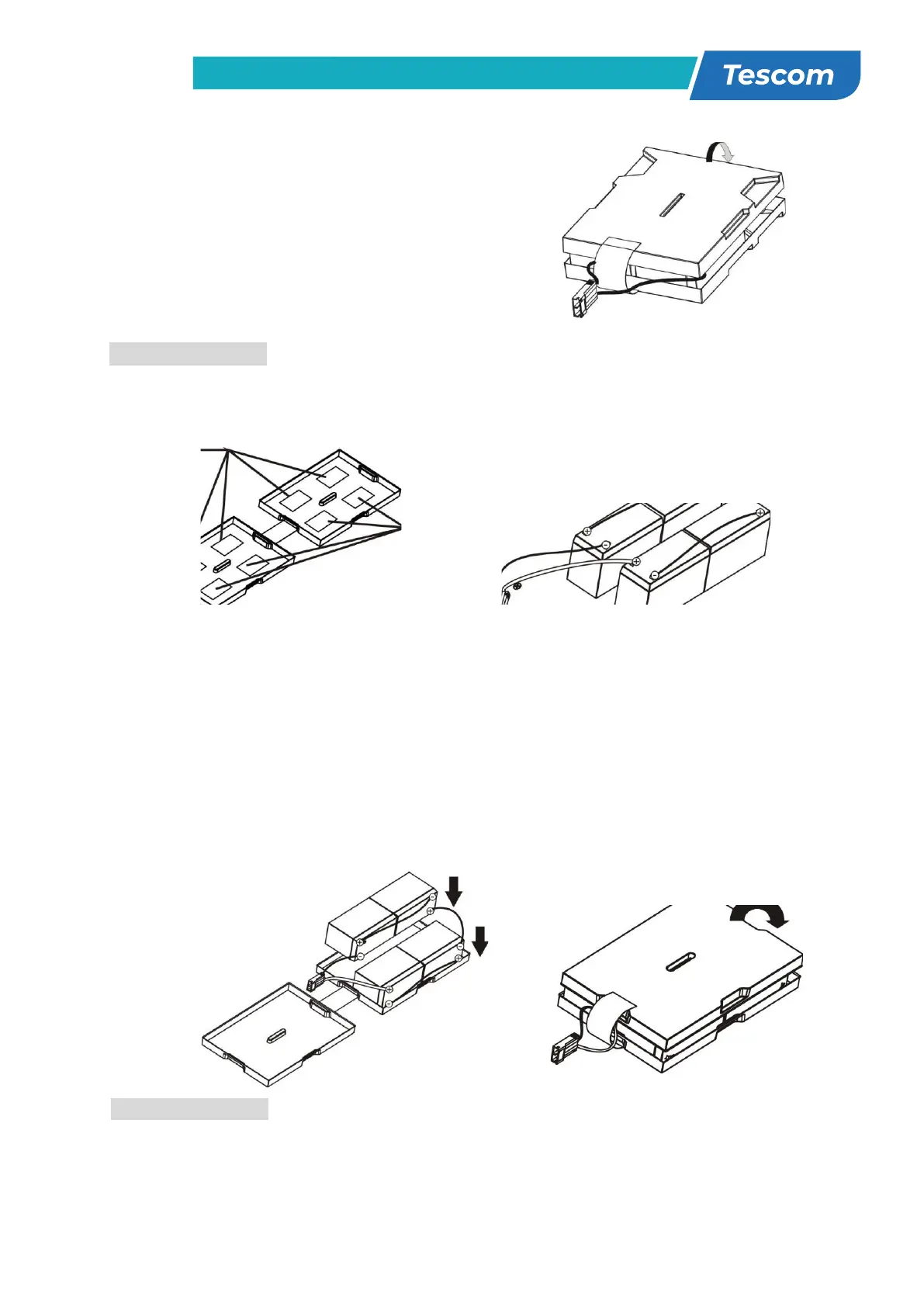

Βήμα 4: Καλύψτε την άλλη μεριά του
πλαστικού καλύμματος σύμφωνα με το
παρακάτω σχήμα. Το σετ μπαταριών
είναι έτοιμο.
4-σετ μπαταριών
Βήμα 1: Αφαιρέστε τις κολλητικές ταινίες.
Βήμα 2: Συνδέστε όλους τους
ακροδέκτες
μπαταριών σύμφωνα με το
παρακάτω σχήμα.
Tαινίες
Ταινίες
Βήμα 3: Τοποθετήστε τις
συναρμολογημένες συστοιχίες μπαταριών
στην μια πλευρά των πλαστικών
καλυμμάτων.
Βήμα 4: Καλύψτε την άλλη μεριά του
πλαστικού
καλύμματος σύμφωνα με το
παρακάτω σχήμα. Το
σετ μπαταριών είναι
έτοιμο.
6-σετ μπαταριών
Βήμα 1: Αφαιρέστε τις κολλητικές ταινίες.
Βήμα 2: Συνδέστε όλους τους
ακροδέκτες μπαταριών σύμφωνα με το
ακόλουθο σχήμα.
