Bild/Figure 18
Bild/Figure
'19
vtII.

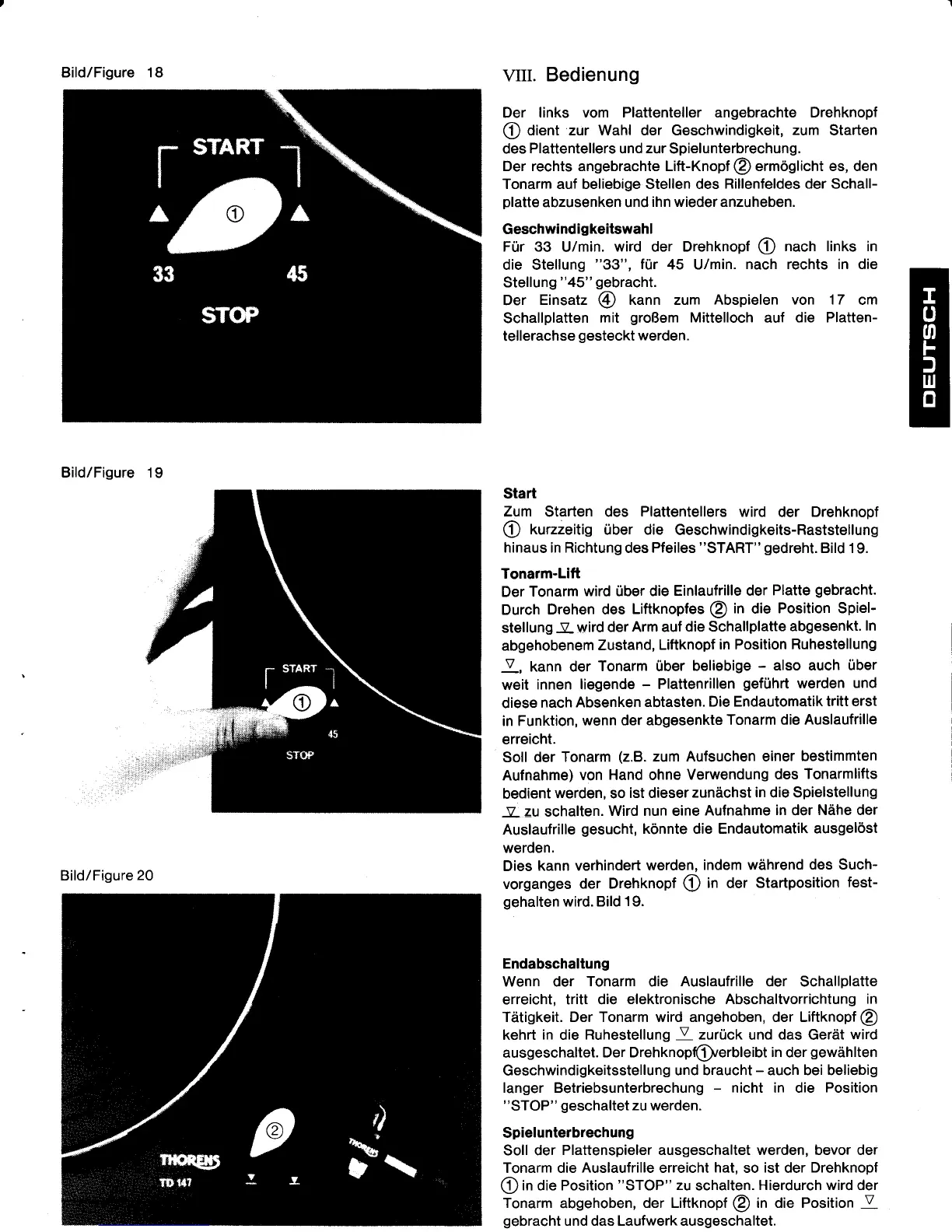

Bedienung
Der
links vom Plattenteller angebrachte Drehknopf
@
Oient zur Wahl der Geschwindigkeit,
zum
Starten
des
Plattentellers
und
zur
Spielunterbrechung.
Der rechts angebrachte Lift-Knopf
@
ermdglicht es, den
Tonarm auf beliebige Stellen des
Rillenfeldes der Schall-
platte
abzusenken und
ihn wieder anzuheben.
Geschwindigkeitswahl
Fur 33
U/min.
wird der Drehknopf
@
nach links in
die Stellung
"33",
fur
45 U/min.
nach rechts in die
Stellung
"45"
gebracht.
Der
Einsatz
@
kann zum Abspielen
von 17
cm
Schallplatten
mit
groBem
Mittelloch
auf
die Platten-
tellerachse
gesteckt
werden.
Start
Zum
Starten des
Plattentellers
wird
der
Drehknopf
@
kurzzeitig
i.iber die
Geschwindigkeits-Raststellung
hinaus in Richtung
des
Pfeiles
"START"
gedreht.
Bild 19.
Tonarm-Lift
Der
Tonarm
wird riber die
Einlaufrille der
Platte
gebracht.
Durch
Drehen des
Liftknopfes
@
in
die
Position Spiel-
stellung
-V-
wird der Arm auf
die Schallplatte
abgesenkt.
In
abgehobenem
Zustand,
Liftknopf
in Position
Ruhestellung
V,
kann der
Tonarm 0ber
beliebige
-
also auch
iiber
weit
innen liegende
-
Plattenrillen
gefi.ihrt
werden
und
diese
nach
Absenken
abtasten.
Die Endautomatik
tritt erst
in Funktion,
wenn
der abgesenkte
Tonarm die Auslaufrille
erreicht.
Soll der
Tonarm
(2.8.
zum
Aufsuchen einer
bestimmten
Aufnahme)
von Hand ohne
Verwendung
des
Tonarmlifts
bedient
werden, so
ist dieser
zundchst
in
die Spielstellung
-V- zu
schalten.
Wird nun eine
Aufnahme
in
der
Ndhe der
Auslaufrille
gesucht,
konnte die Endautomatik
ausgelost
werden.
Dies
kann verhindert
werden,
indem wdhrend
des Such-
vorganges
der Drehknopf
O
in
der Startposition
fest-
gehalten
wird. Bild
19.
Endabschaltung
Wenn der
Tonarm
die
Auslaufrille
der Schallplatte
erreicht, tritt die
elektronische Abschaltvorrichtung
in
Tdtigkeit. Der Tonarm wird angehoben, der Liftknopf
@
kehrt
in
die
Ruhestellung
v
zuruck und das
Geriit
wird
ausgeschaltet.
Der Drehknop{Qverbleibt
in
der
gewdhlten
Geschwindigkeitsstellung
und braucht
-
auch bei beliebig
langer Betriebsunterbrechung
-
nicht in die
Position
"STOP"
geschaltet
zu werden.
Spielunterbrechung
Soll der
Plattenspieler ausgeschaltet werden, bevor der
Tonarm die
Auslaufrille
erreicht
hat,
so
ist
der
Drehknopf
@
in Oie Position
"STOP"
zu
schalten.
Hierdurch wird der
Tonarm
abgehoben,
der Liftknopt
@
in die Position
V
gebracht
und das Laufwerk ausgeschaltet.
Bild/Figure
20
