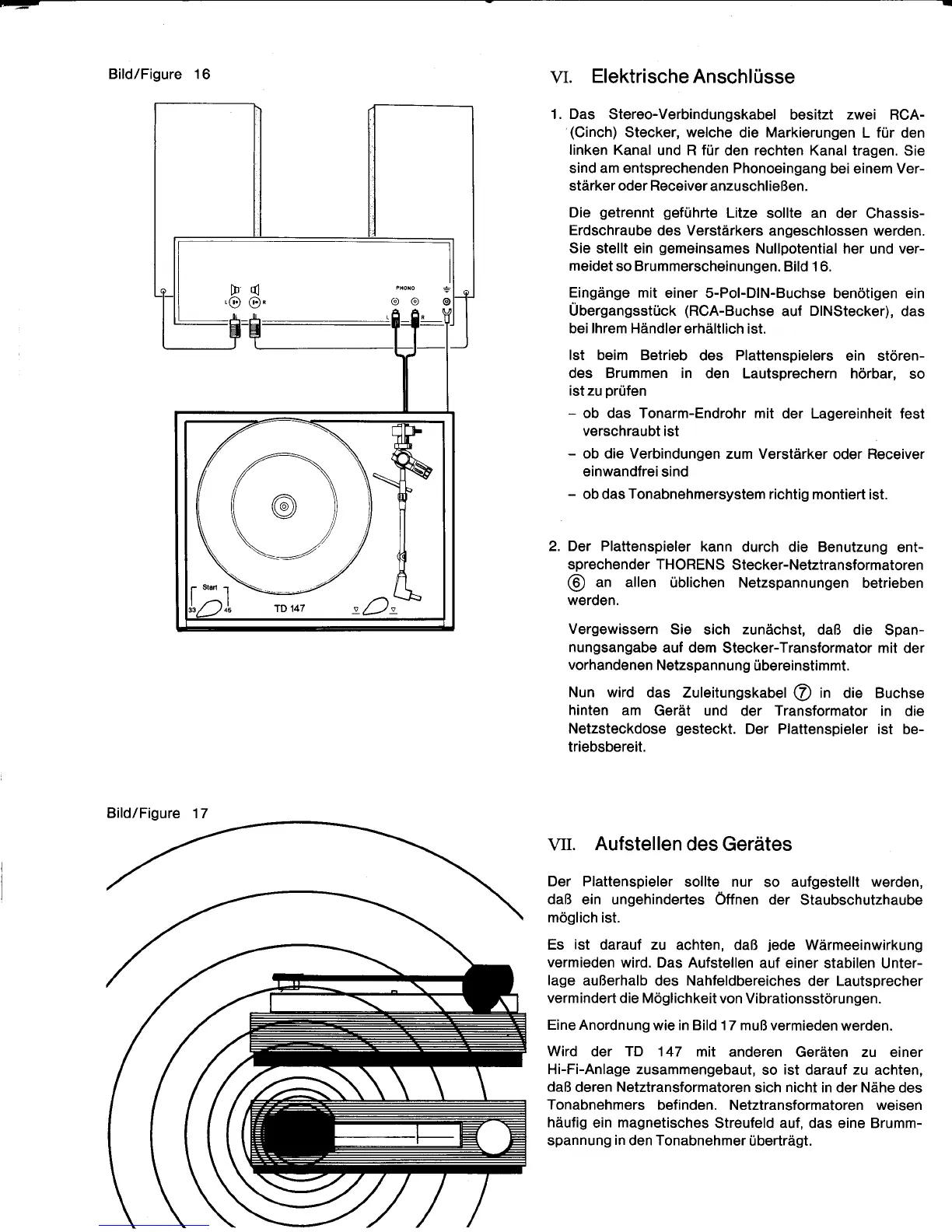

Bild/Figure 16
VI.
ElektrischeAnschlusse
1. Das
Stereo-Verbindungskabel
besitzt
zwei
RCA-
(Cinch)
Stecker, welche
die
Markierungen
L fur den
linken Kanal
und R filr
den
rechten
Kanal tragen.
Sie
sind am entsprechenden Phonoeingang
bei einem Ver-
stdrker oder Receiver
anzuschlieBen.
Die
getrennt geftihrte
Litze
sollte
an
der Chassis-
Erdschraube
des Verstdrkers
angeschlossen werden.
Sie
stellt ein
gemeinsames
Nullpotential her
und
ver-
meidet
so Brummerscheinungen.
Bild 16.
Eingdnge mit
einer 5-Pol-DlN-Buchse
benotigen ein
Ubergangsstiick
(RCA-Buchse
auf DlNStecker), das
bei lhrem Hdndler
erhiiltlich ist.
lst beim Betrieb
des Plattenspielers
ein storen-
des Brummen in
den Lautsprechern horbar,
so
ist zu
prtifen
-
ob das Tonarm-Endrohr
mit der Lagereinheit fest
verschraubt ist
-
ob die Verbindungen
zum VerstArker
oder
Receiver
einwandfrei
sind
-
ob das
Tonabnehmersystem
richtig
montiert ist.
2. Der Plattenspieler
kann
durch die Benutzung
ent-
sprechender THORENS
Stecker-Netztransformatoren
@
"n allen
ublichen Netzspannungen
betrieben
werden.
Vergewissern
Sie
sich
zundchst,
daB die
Span-
nungsangabe
auf dem
Stecker-Transformator mit der
vorhandenen
Netzspannung
0bereinstimmt.
Nun wird
das Zuleitungskabel
@
in die Buchse
hinten am
Gerdt und
der
Transformator
in die
Netzsteckdose
gesteckt.
Der Plattenspieler ist
be-
triebsbereit.
vII.
Aufstellen
des
Gerdtes
Der Plattenspieler
sollte nur
so
aufgestellt werden,
daB
ein ungehindertes
Offnen
der
Staubschutzhaube
m6glich ist.
Es
ist
darauf zu
achten, daB
jede
Wdrmeeinwirkung
vermieden
wird. Das Aufstellen
auf einer
stabilen Unter-
lage
auBerhalb
des
Nahfeldbereiches
der
Lautsprecher
verm indert die Moglichkeit
von Vibrationsst6rungen.
Eine Anordnung
wie in Bild 1 7 muB
vermieden werden.
Wird
der
TD
147 mit
anderen Gerdten zu einer
Hi-Fi-Anlage zusammengebaut,
so
ist
darauf zu achten,
daB deren
Netztransformatoren
sich
nicht
in der Ntihe
des
Tonabnehmers
befinden. Netztransformatoren weisen
hdufig
ein
magnetisches
Streufeld auf, das eine Brumm-
spannung
in
den Tonabnehmer
ilbertriigt.
