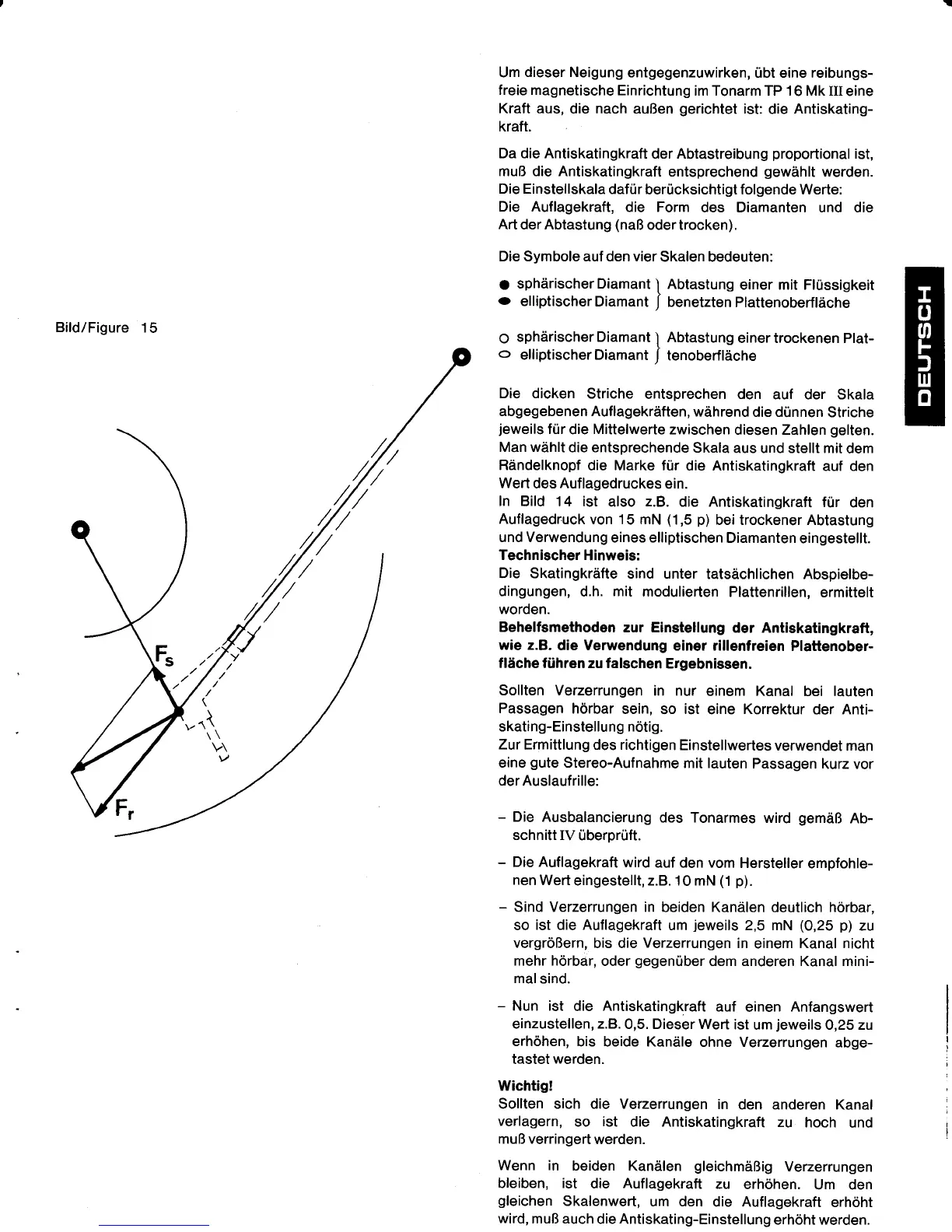

Bild/Figure
'15
Um
dieser Neigung
entgegenzuwirken,
tibt eine reibungs-
freie magnetische
Einrichtung
im Tonarm TP 16 Mk III
eine
Kraft aus,
die
nach
auBen
gerichtet
ist:
die
Antiskating-
kraft.
Da die Antiskatingkraft
der Abtastreibung
proportional
ist,
muB die Antiskatingkraft
entsprechend
gewhhlt
werden.
Die Einstellskala
daf|r
bertcksichtigt folgende Werte:
Die Auflagekraft,
die Form
des Diamanten und die
Art der Abtastung
(naB
oder trocken).
Die Symbole auf den vier
Skalen bedeuten:
O
spharischer Diamant
I
Abtastung
einer mit Fhissigkeit
o
elliptischer
Diamant
f
benetzten
Plattenoberflache
O
sphdrischer Diamant
)
Abtastung
einer trockenen Plat-
o
elliptischer Diamant
f
tenoberfldche
Die dicken
Striche
entsprechen den
auf der Skala
abgegebenen Auflagekrtiften,
wiihrend
die dtrnnen
Striche
jeweils
ftir
die
Mittelwerte
zwischen
diesen Zahlen
gelten.
Man wdhlt
die entsprechende
Skala aus und stellt mit
dem
Rirndelknopf
die Marke ftir
die Antiskatingkraft
auf den
Wert
des
Auflagedruckes
ein.
fn
Bild 14 ist
also
z.B.
die Antiskatingkraft
fiir
den
Auflagedruck
von 15 mN
(1,5
p)
bei trockener Abtastung
und Verwendung
eines elliptischen
Diamanten
eingestellt.
Technischer
Hinweis:
Die Skatingkrdfte
sind unter
tatsdchlichen Abspielbe-
dingungen,
d.h.
mit
modulierten
Plattenrillen,
ermittelt
worden.
Behelfsmethoden
zur Einstellung
der Antiskatingkraft,
wie z.B.
die Verwendung
einer rillenfreien
Plattenober-
fliiche fiihren
zu falschen
Ergebnissen.
Sollten Verzerrungen
in nur
einem Kanal
bei lauten
Passagen
hbrbar
sein,
so
ist
eine
Korrektur
der
Anti-
skating-Einstellung notig.
Zur
Ermittlung des richtigen
Einstellwertes
verwendet
man
eine
gute
Stereo-Aufnahme
mit lauten
Passagen
kurz vor
der Auslaufrille:
-
Die Ausbalancierung
des Tonarmes
wird
gemdB
Ab-
schnitt IV
uberprtift.
-
Die
Auflagekraft
wird
auf den vom
Hersteller
empfohle-
nen Wert
eingestellt, z.B. 10 mN
(1
p).
-
Sind Verzerrungen in
beiden Kandlen deutlich horbar,
so
ist die Auflagekraft
um
jeweils
2,5 mN
(0,25
p)
zu
vergroBern,
bis die
Verzerrungen
in
einem
Kanal nicht
mehr horbar,
oder
gegenuber
dem anderen Kanal mini-
mal
sind.
-
Nun ist
die
Antiskatingkraft
auf
einen Anfangswert
einzustellen, z.B.
0,5. Dieser Wert
ist
um
jeweils
O,25 zu
erhohen,
bis beide Kandle
ohne Verzerrungen
abge-
tastet
werden.
Wichtig!
Sollten sich die Verzerrungen
in
den anderen
Kanal
verlagern,
so
ist
die Antiskatingkraft
zu
hoch
und
muB verringert
werden.
Wenn in
beiden
Kandlen
gleichmdBig
Verzerrungen
bfeiben, ist
die Auflagekraft
zu
erhohen.
Um den
gleichen
Skalenwert,
um den
die Auflagekraft
erhoht
wird,
muB auch
die Antiskating-Einstellung
erhoht werden.
/
