14
Tonarm und Tonabnehmersystem

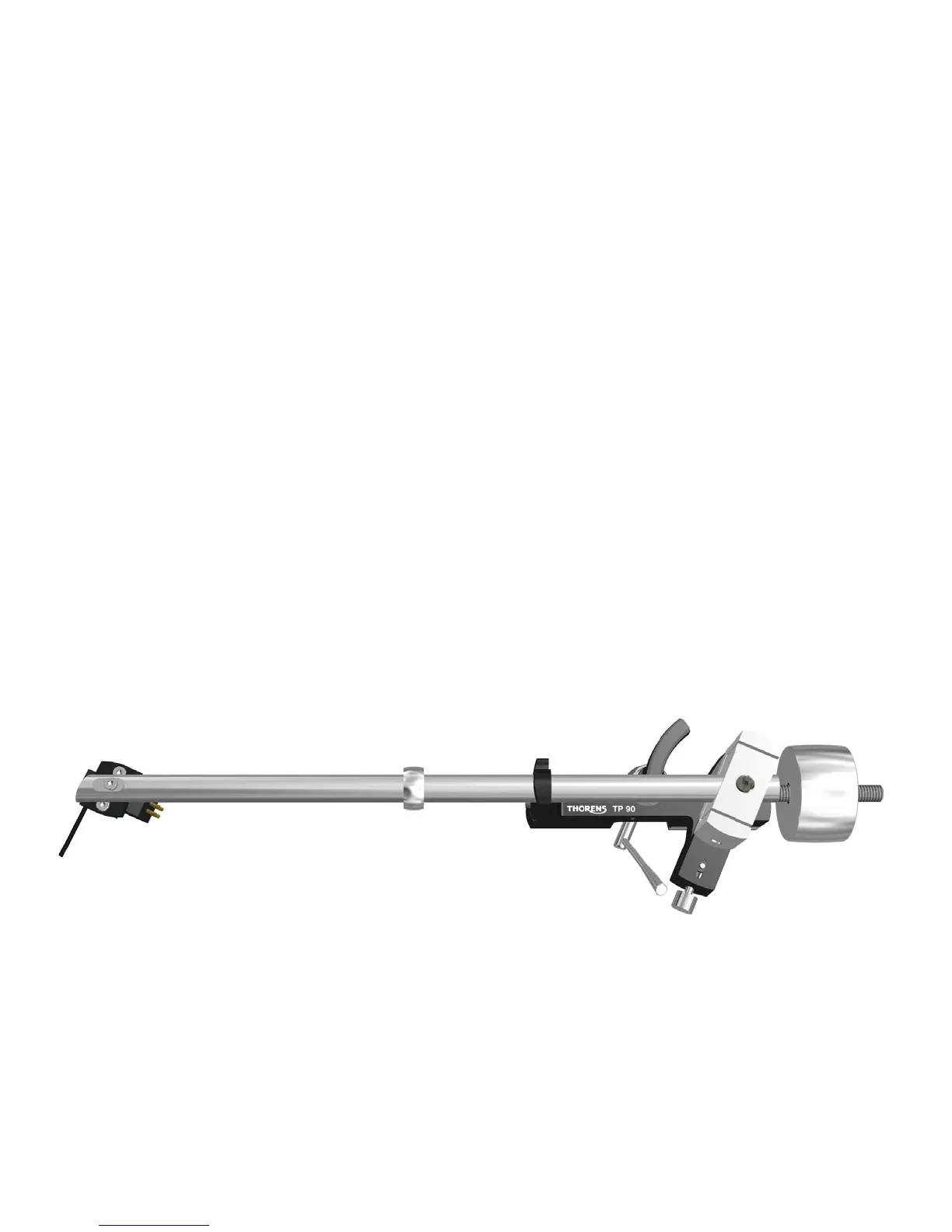

Abb. 8
Ihr neuer Plattenspieler wird mit vorinstalliertem Tonarm
TP 90 und dem Tonabnehmersystem TAS 267 geliefert.
➔ Abb. 8
Sämtliche Einstellungen wurden bereits im Werk vorge-
nommen. Lediglich das Tonarmgewicht ist zum Trans-
port entfernt. Drehen Sie dieses bei Montage des Plat-
tenspielers von hinten auf den Tonarm und stellen Sie
anschließend die Auagekraft ein. ➔ Seite 15
Am Tonarm TP 90 können nahezu alle auf dem Markt
befindlichen Tonabnehmer mit einem Abstand der Be-
festigungslöcher von 12,5 mm (½ ”) montiert werden.
Zum Anschluss des Tonabnehmersystems werden die
vier farblich gekennzeichneten Anschlußlitzen auf die
entsprechenden Anschluß-Stifte des Tonabnehmers
geschoben.
Verbinden Sie nach folgendem Schema, falls der Ton-
abnehmer keine Farbkennung aufweist:
R rechter Kanal (Signal) ➔ rot
G rechter Kanal (Masse) ➔ grün
L linker Kanal (Signal) ➔ weiß
G linker Kanal (Masse) ➔ blau
