46
Bras et cellule de lecture

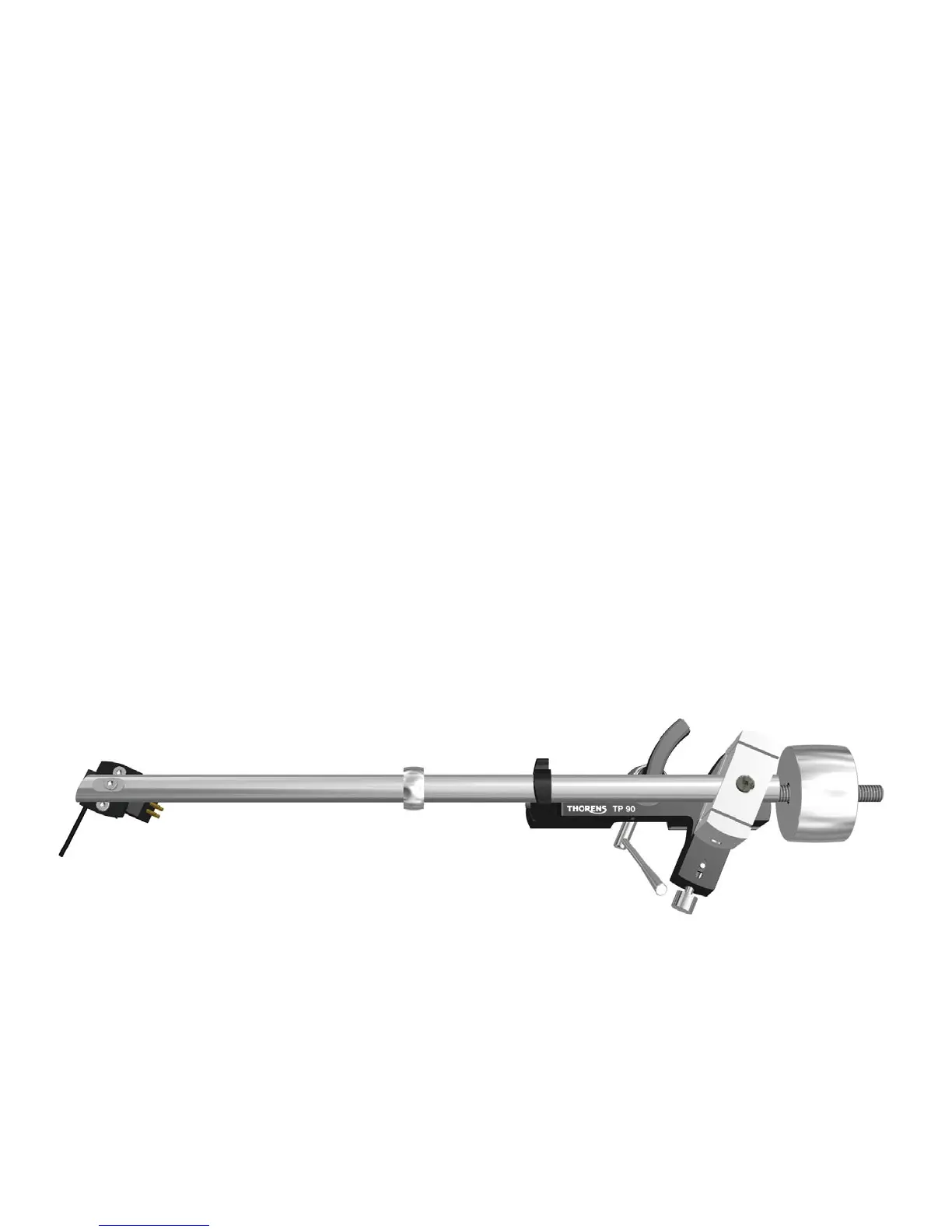

Votre platine Thorens est livrée avec un bras de lecture
TP 90 et une cellule de lecture TAS 267 pré-installés.
➔ Fig. 8
Tous les réglages ont été faits en usine. Seul le con-
trepoids du bras est retiré pour le transport. Vissez
celui-ci à l’arrière du bras et réglez ensuite la force
d’appui. ➔ Page 47
Vous pouvez monter sur le bras de lecture TP 90 pra-
tiquement toutes les cellules de lecture du marché ayant
un écartement des trous de fixation de 12.5 mm (½ ”).
Pour le raccordement de la cellule de lecture, placez
les quatre cosses repérées par couleur sur les picots
de la cellule de lecture.
Procédez au raccordement selon le schéma suivant si
la cellule n’a pas de repère couleur :
R Canal droit (signal) ➔ rouge
G Canal droit (masse) ➔ vert
L Canal gauche (signal) ➔ blanc
G Canal gauche (masse) ➔ bleu
Fig. 8
