4 Betrieb
4.1 Inbetriebnahme
Zunächst ist der Vakuum-Transmitter entsprechend Abschnitt 3.4 ans VD6 anzu-
schließen. Sobald die Verbindung mit der Netzversorgung hergestellt ist, erscheinen
folgende Anzeigen:
- Displaytest (alle Segmente)
- Versionsnummer der Firmware
- Eingestellter Transmittertyp
- gemessener Absolutdruck.
Das Gerät befindet sich nun im Messmodus.
Falls der Regler –wie in Abschnitt 5.4 beschrieben- startaktiv konfiguriert wurde
(Startmodus "run"), steuert das VD6 simultan mit der Anzeige des Druck-
Istwertes bereits die beiden Relais-Schaltausgänge.
Ansonsten befinden sich die Relais Wechselschalter im Ruhezustand.

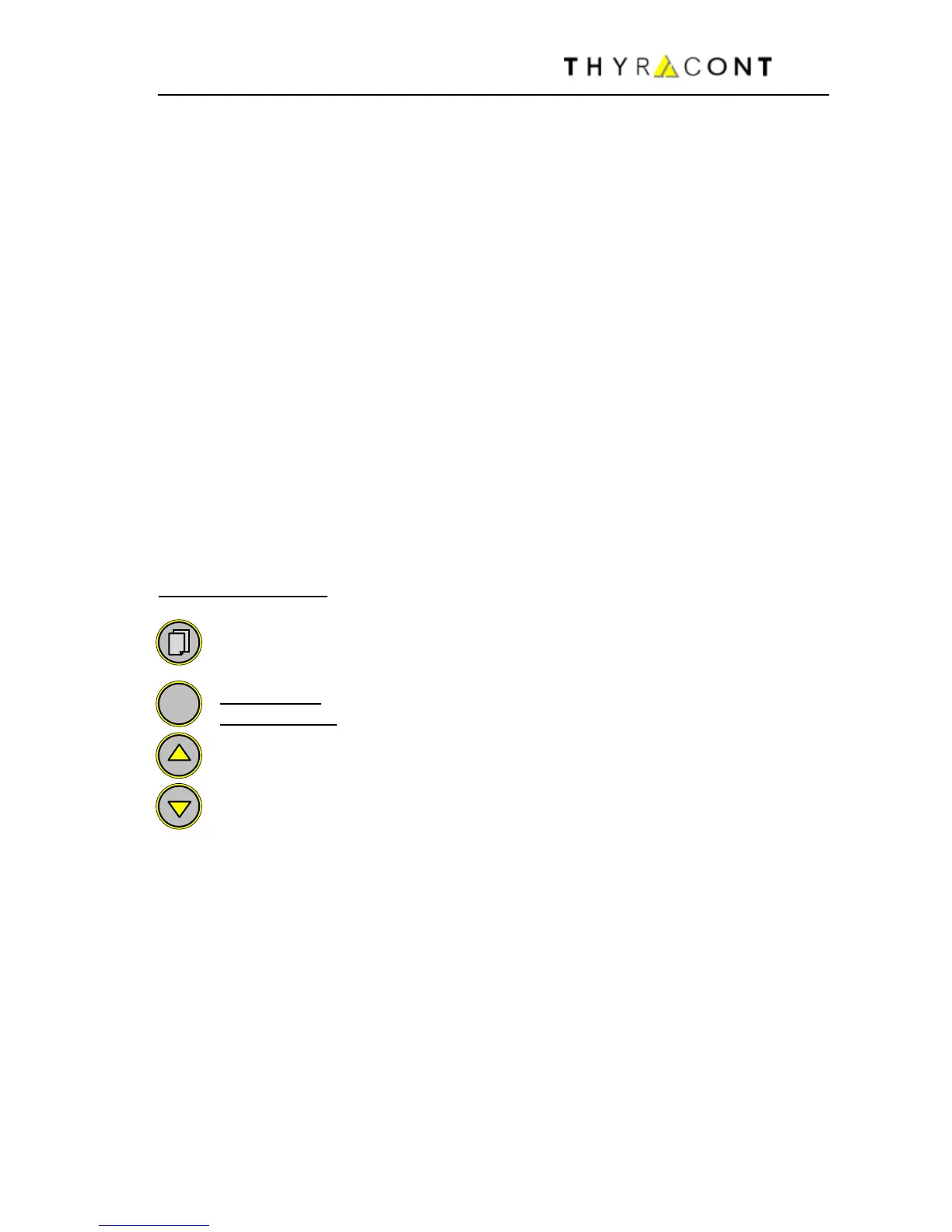

Tastenbeschreibung:
Umschaltung zwischen Messmodus und dem Einstellmodus f. Sollwert,
Hysterese bzw. Gasart-Korrekturfaktor.
Messmodus: Start/Stop-Funktion für Regelung (s. auch Abschnitt 5.4)
Einstellmodus: Bestätigung der eingestellten Werte
Inkrementieren der Werte im Einstellmodus
Dekrementieren der Werte im Einstellmodus
4.2 Absolutdruckanzeige
Im Messmodus zeigt das Display den momentan gemessenen Absolutdruck.
Die Druckanzeige erfolgt oberhalb 1 mbar (Torr...) numerisch, unterhalb in Exponen-
tialdarstellung.
Der Status der Schaltausgänge wird über die LEDs SP1 und SP2 angezeigt, wobei
die jeweilige LED leuchtet, wenn das zugehörige Relais eingeschaltet ist.
