Thyracont VD6 - Page 21

21
man_vd6s2-de-130515
set
set
VD6 mit Transmitter Typ7 / VCC200MA4:
0 – 10 V, linear;
0,05 V / mbar
VD6 mit Transmitter Typ9 / VSP63MA4:
0 – 10 V, logarithmisch; (1V pro Dekade)
1,5 V entspricht 1x10
-4
mbar;
8,5 V entspricht 1000 mbar

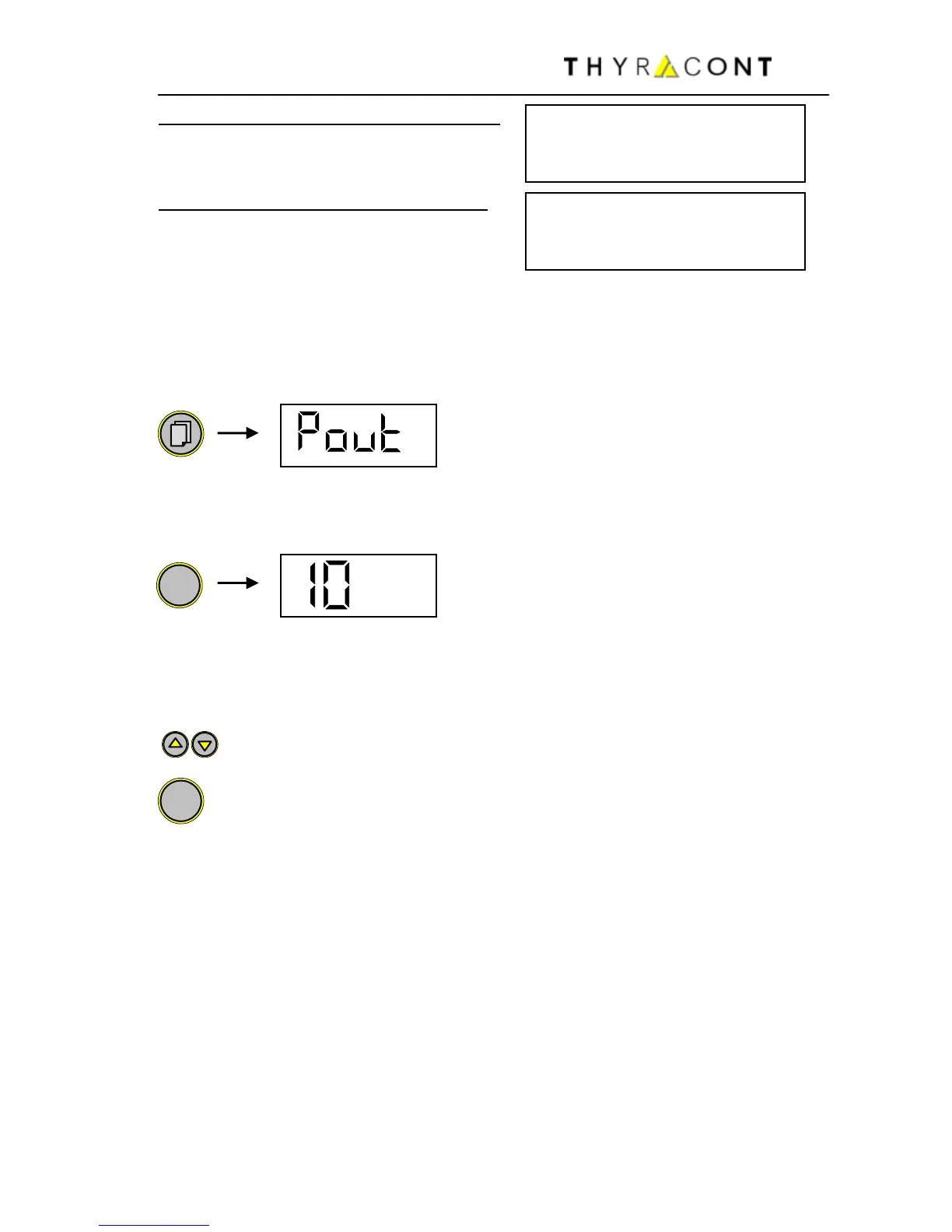

Zum Konfigurieren des Analogausgangs das VD6 wie unter Abschnitt 5
beschrieben in den Konfigurationsmodus schalten, so dass die Anzeige "typ .."
erscheint.
Taste Menu (mehrmals) drücken, bis im Display "Pout" zur Konfiguration des
Analogausgangs erscheint.
Set-Taste Menu drücken, die momentan gewählte Konfiguration des Analogaus-
gangs erscheint.
Mithilfe der Pfeiltasten kann nun zwischen den Einstellungen "1" und
"10" gewechselt werden.
Die Auswahl mit der Set-Taste bestätigen.
Im Display erscheint der nächste Konfigurationspunkt. Um zum Messmodus
zurückzukehren, alle weiteren Konfigurationspunkte mithilfe der "Menu" Taste
überspringen.
V
out
(V) =
0,05 p(mbar)
p (mbar) = V
out
(V) / 0,05
V
out
(V) = log (p(mbar)) + 5,
5
p (mbar) = 10
(Vout(V) - 5.5)
