5
Programmatore Toro TEMPUS 4
_
6
_
8

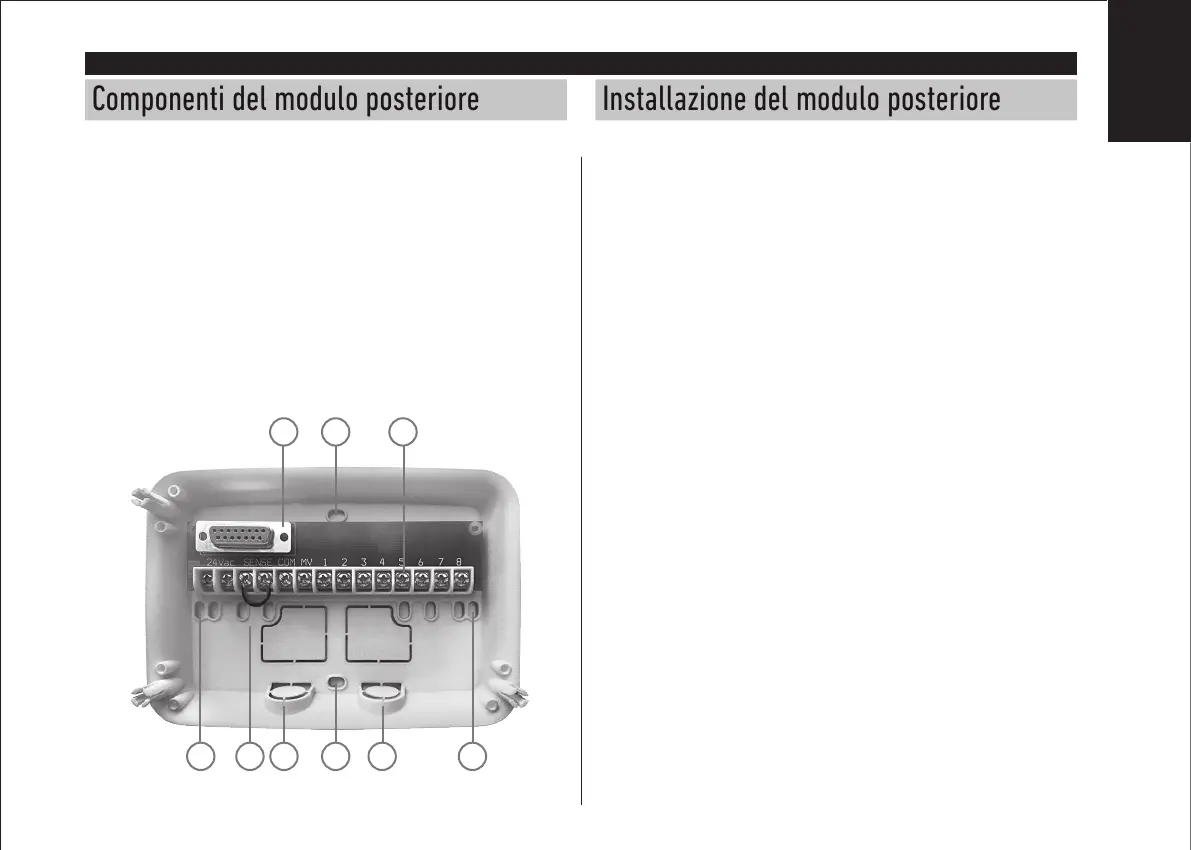

Componenti del modulo posteriore
1. Morsettiera.
2. Connettore DB15 al modulo di programmazione.
3. Punto di uscita della canalina.
4. Fori di montaggio per l’installazione a parete.
5. Fori di montaggio per l’installazione nel quadro elettrico o per l’installazione
alternativa a parete.
6. Ponticello da collegare ai morsetti del SENSORE se non viene usato
il sensore pioggia.
Installazione del modulo posteriore
1. Per un funzionamento sicuro e adabile, scegliere un luogo di installazione che
ora le seguenti condizioni ideali:
• All'interno di un garage o di un'altra struttura che ora protezione dalle
intemperie.
• Accesso a una fonte di alimentazione CA con messa a terra (entro 1,2 m) che
non sia controllata da un interruttore della luce o utilizzata da un apparecchio
ad alta corrente, come un frigorifero o un condizionatore d'aria.
• Accesso al cablaggio della valvola di controllo dell'irrigatore e al cablaggio
degli accessori opzionali.
2. Posizionare il modulo posteriore sulla parete all'altezza degli occhi e far passare
la prima vite per legno attraverso l'apertura superiore (A). Posizionare il modulo
posteriore in orizzontale e far passare la seconda vite per legno attraverso
l'apertura (B). Vedere la Figura 1.
Nota: In caso di installazione del programmatore su pareti in cartongesso o
in muratura, installare ancoraggi a vite. Installare l'ancoraggio inferiore a vite
direttamente 73 mm sotto l'ancoraggio a vite superiore.
Nota: La canalina e gli adattatori non sono forniti. Installare la canalina secondo
le norme elettriche locali.
6. Rimuovere il punto di uscita della canalina. Installare una canalina da 13 mm (C) e
(D) per i fili di alimentazione da 24 VAC e per i fili della valvola.
2 4 1
534
3
65
MODULO POSTERIORE
Italiano
