Nota: Si hay una diferencia de más de 5 mm
(3/16") entre ambas dimensiones, se requiere
un ajuste; consulte Nivelación lateral ( página
50 ) .

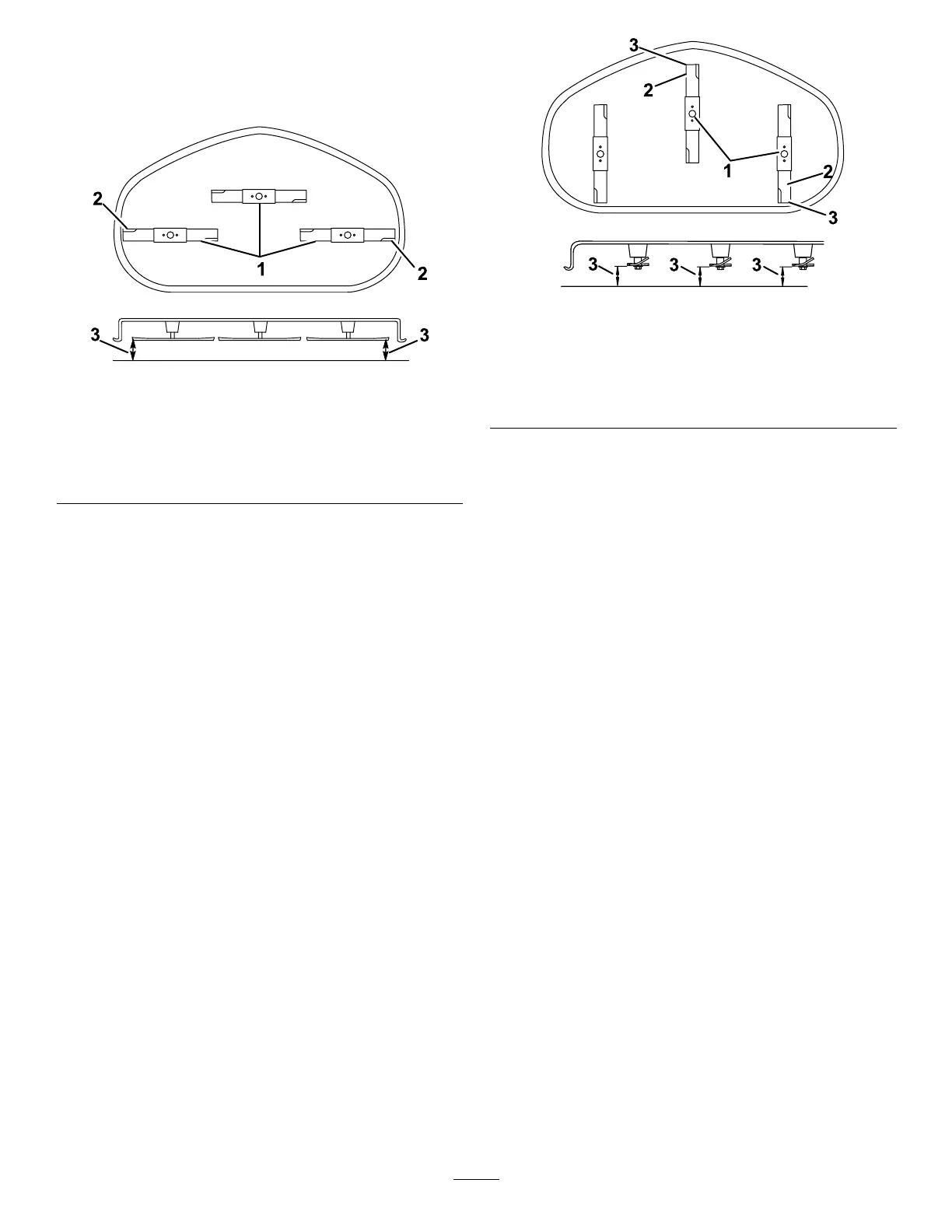

g296913
Figura 60
1. Cuchillas en posición
perpendicular a la
máquina
3. Mida aquí la distancia
entre la punta de la
cuchilla y la supercie
plana.
2. Bordes de corte exteriores
Comprobación de la inclinación
longitudinal de las cuchillas
V erique la inclinación longitudinal de las cuchillas
cada vez que instale el cortacésped. Si la parte
delantera del cortacésped está más de 7.9 mm (5/16")
más baja que la parte trasera del cortacésped, ajuste
la inclinación de las cuchillas.
1. Aparque la máquina en una supercie nivelada,
desengrane el mando de control de las cuchillas
( TDF) y ponga las palancas de control de
movimiento hacia fuera a la posición de
A PARCAR .
2. Pare el motor , retire la llave y espere a que se
detengan todas las piezas en movimiento antes
de abandonar el puesto del operador .
3. Ajuste la altura de corte a 76 mm (3").
4. Gire cuidadosamente las cuchillas colocándolas
en el sentido de avance de la máquina ( Figura
61 ).
5. Mida entre la punta de la cuchilla delantera y la
supercie plana y entre la punta de la cuchilla
trasera y la supercie plana ( Figura 61 ).
Nota: Si la punta de la cuchilla delantera no
está entre 1.6 mm y 7.9 mm (1/16" y 5/16")
más baja que la punta de la cuchilla trasera,
continúe con el procedimiento Comprobación
de la inclinación longitudinal de las cuchillas
( página 50 ) .
g296914
Figura 61
1. Cuchillas hacia adelante y
hacia atrás
3. Mida aquí la distancia
entre la punta de la
cuchilla y la supercie
plana.
2. Bordes de corte exteriores
Nivelación lateral
1. V aya al lado izquierdo de la máquina.
2. Ajuste los rodillos protectores del césped en los
taladros superiores o retírelos completamente
para este procedimiento; consulte Ajuste de los
rodillos protectores del césped ( página 28 ) .
3. Ponga la palanca de altura de corte en la
posición de 76 mm (3"); consulte Ajuste de la
altura de corte ( página 28 ) .
4. Coloque dos bloques de 6.6 cm (2⅝") de grosor
debajo de cada lado del borde delantero de la
carcasa, pero no debajo de los soportes de los
rodillos protectores del césped ( Figura 62 ).
5. Coloque dos bloques de 7.3 cm (2⅞") de grosor
debajo del borde trasero del faldón de la carcasa
de corte, uno en cada lado de la carcasa de
corte ( Figura 62 ).
50
