Page #107 background imageLoading...
Page #107 background image

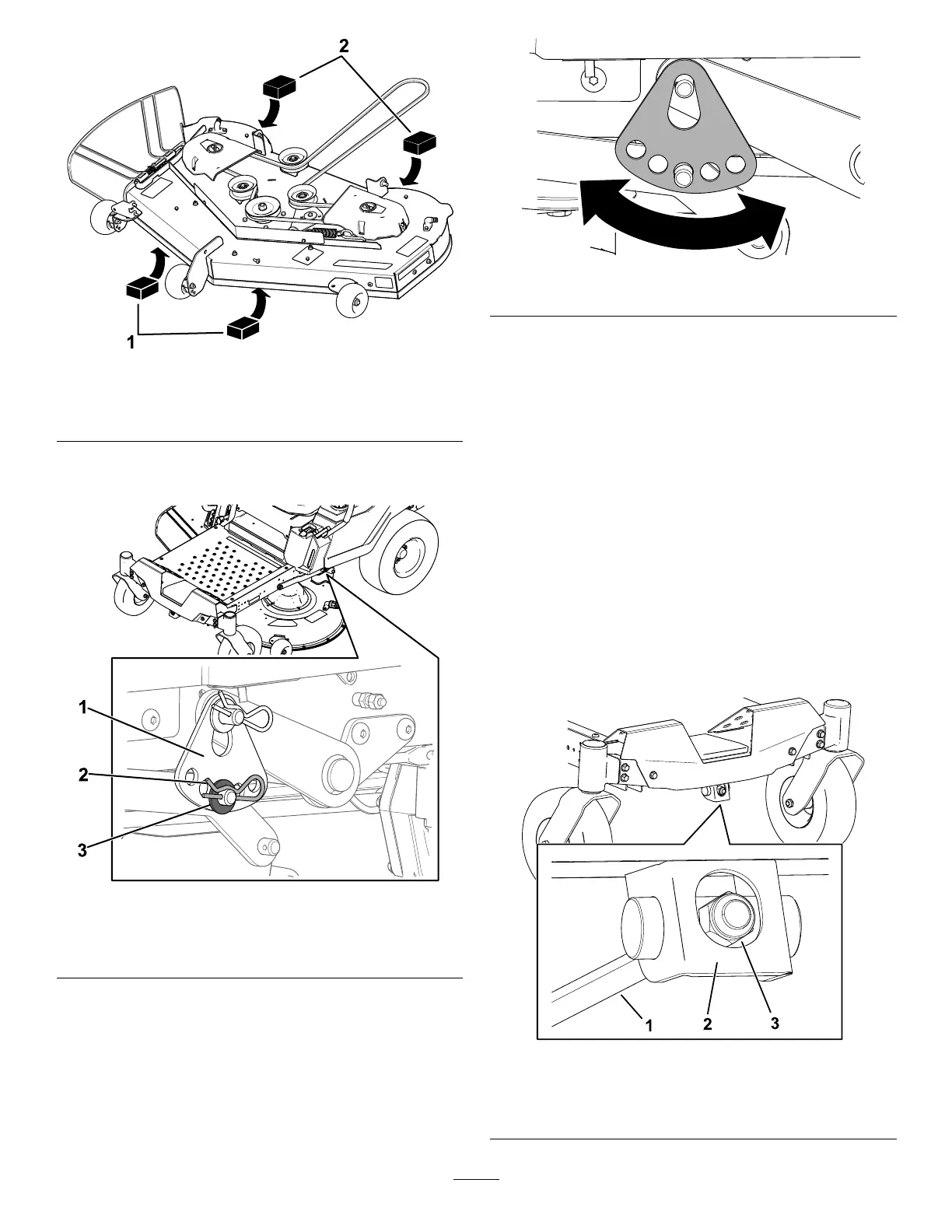

g298028
Figura 62
1. Bloque de madera
6.6 cm (2⅝") de grosor
2. Bloque de madera
7.3 cm (2⅞") de grosor
6. Retire la chaveta y la arandela del pasador
inferior del brazo de elevación ( Figura 63 ).
g294197
Figura 63
1. Pletina de altura de corte 3. Arandela
2. Chaveta
7. Gire la placa de ajuste de la altura de corte a otro
oricio para que apoye el peso de la carcasa de
corte después de instalar la placa ( Figura 64 ).
g294195
Figura 64
8. Instale la arandela y la chaveta ( Figura 64 ).
9. Repita los pasos 6 a 8 en el otro lado de la
máquina.
10. Compruebe la nivelación lateral otra vez; repita
este procedimiento hasta que las medidas sean
correctas.
1 1. Siga nivelando la carcasa de corte comprobando
la inclinación longitudinal (delante/detrás) de
las cuchillas; consulte Comprobación de la
inclinación longitudinal de las cuchillas ( página
50 ) .
Ajuste de la inclinación
longitudinal de las cuchillas
1. Gire la tuerca de ajuste de la parte delantera del
cortacésped ( Figura 65 ).
g294471
Figura 65
1. V arilla de ajuste 3. T uerca de ajuste
2. Bloque de ajuste
51
