–42–
TR

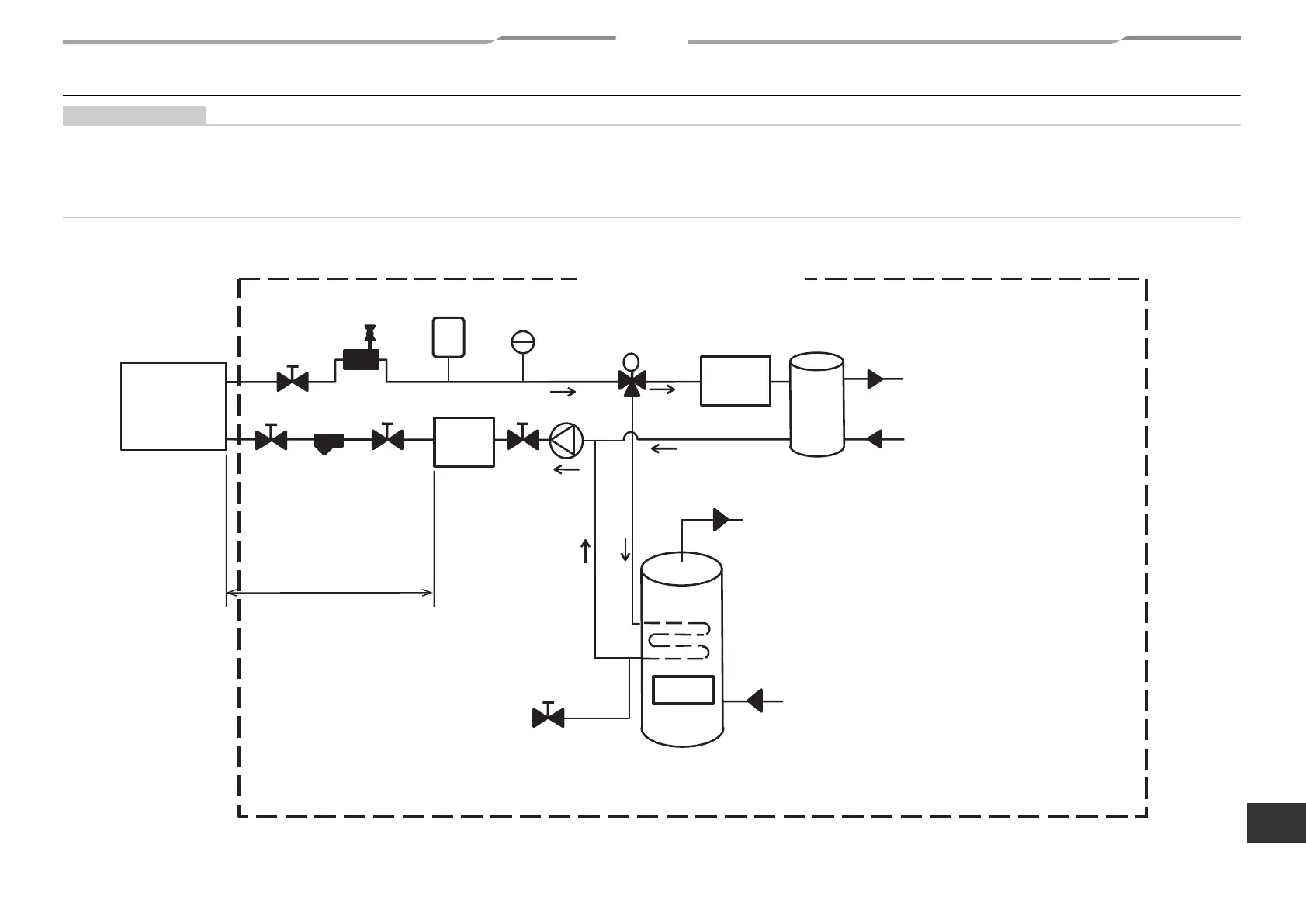

Sıcak Su Modülü su borularının montaj örneği
•Sıcak su modülünü yüklemek için pompayı ve düz ısıtıcıyı bağlayın.
•Bir sıcak su modülüne birden fazla pompa ve düz ısıtıcı bağlamayın.
•Aşağıdaki örneklerde göründüğü gibi bir sıcak su modülüne bir pompa ve bir düz ısı tıcı bağladığınızdan emin olun.
• Hava menfezi valfinin (yerel olarak temin edilebilir) havanın yükselmeye meyilli olduğu mümkün olan en yüksek yere dik olarak yerleştirildiğinden emin olun.
HWM : Sıcak su modülü
Örnek 1.
Yalıtkan
valf
Saptırıcı
3 Yollu valf
Hava menfezi valfi
Yalıtkan
valf
Süzgeç
(30 - 40 örgü)
Yalıtkan
valf
Pompa
Yerel olarak temin edilebilir
Yardımcı ısı
kaynağı
İlave
Isıtıcı
Alan ısıtma için
doğrudan tampon tankı
Isıtıcı
Yardımcı ısı
kaynağı
* Yerel olarak temin edilir ve ısıtıcı ve pompa gibi koruyucu cihazlar monte edilir.
Düz ısıtıcı
Birincil ısı
kaynağı
Yalıtkan
valf
Soğuk su besleme
Sağlıklı sıcak su kullanımı
Isıtma uygulamaları için
(Fanlı ısıtıcılar, radyatörler,
yer altı ısıtma)
Dolaylı Sağlıklı
Sıcak Su Haznesi
5 m'de
Genleşme
kabı
Su doldurma ve
boşaltma valfi
Basınç tahliye valfi
Ayar değeri: 0,3 MPa
17-TR 18-TR
