–43–

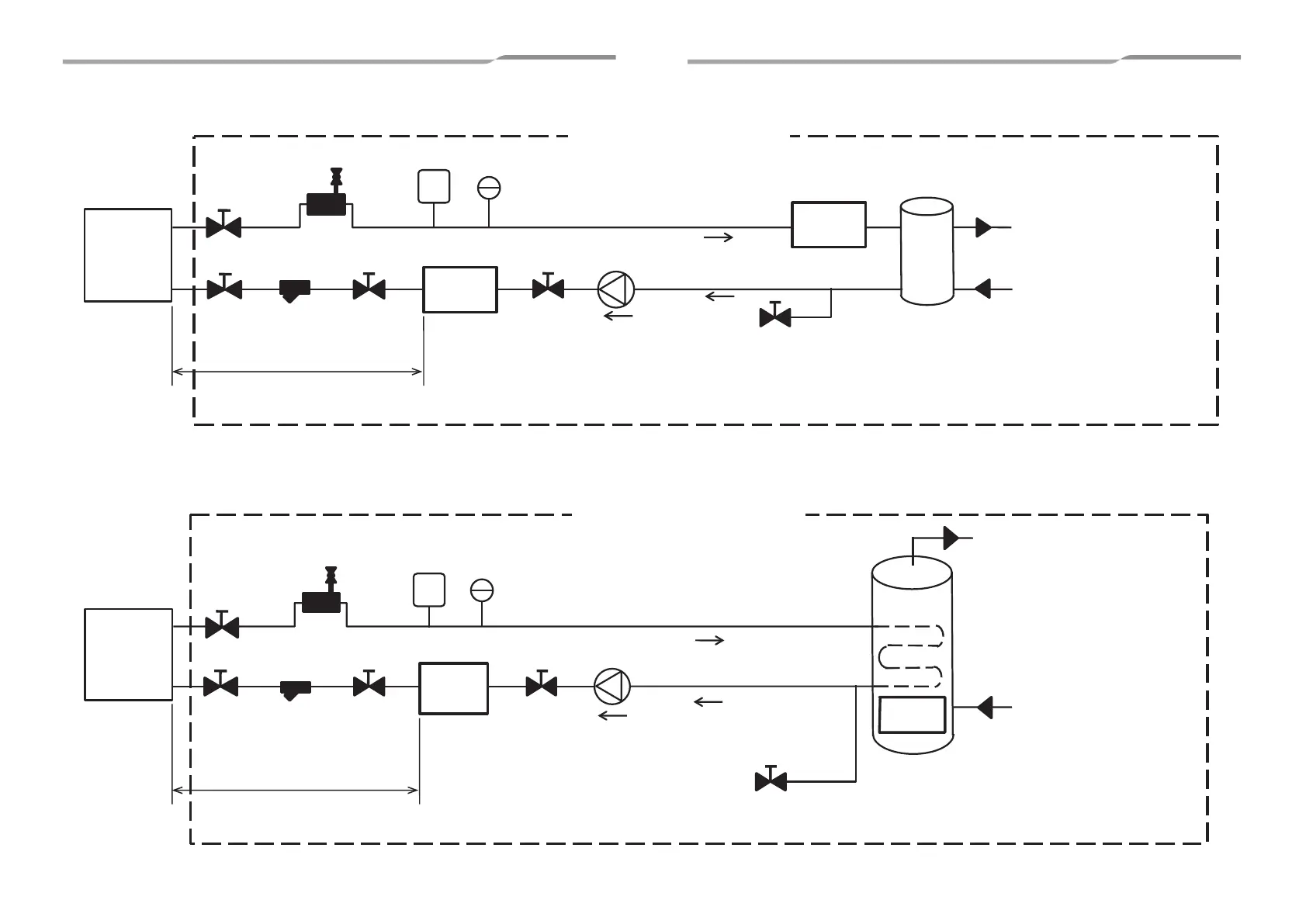

HWM : Sıcak su modülü
Örnek 2.
HWM : Sıcak su modülü
Örnek 3.
HWM
Yalıtkan
valf
Hava menfezi valfi
Yalıtkan
valf
Süzgeç
(30 - 40 örgü)
Yalıtkan
valf
Pompa
Yerel olarak temin edilebilir
Yardımcı ısı
kaynağı
İlave Isıtıcı
Alan ısıtma için
doğrudan tampon tankı
Düz ısıtıcı
Birincil ısı
kaynağı
Yalıtkan
valf
Isıtma uygulamaları için
(Fanlı ısıtıcılar, radyatörler,
yer altı ısıtma)
* Yerel olarak temin edilir ve ı sıtıcı ve pompa gibi koruyucu cihazlar monte edilir.
5 m'de
Genleşme kabı
Basınç tahliye valfi
Ayar değeri: 0,3 MPa
Su doldurma ve
boşaltma valfi
HWM
Yalıtkan
valf
Hava menfezi valfi
Yalıtkan
valf
Yalıtkan
valf
Pompa
Yerel olarak temin edilebilir
Yardımcı ısı
kaynağı
Düz ısıtıcı
Birincil
ısı
kaynağı
Yalıtkan
valf
Soğuk su besleme
Isıtıcı
Sağlıklı sıcak su kullanımı
* Yerel olarak temin edilir ve ı sıtıcı ve pompa gibi koruyucu cihazlar monte edilir.
Dolaylı Sağlıklı
Sıcak Su Haznesi
5 m'de
Süzgeç
(30 - 40 örgü)
Genleşme kabı
Basınç tahliye valfi
Ayar değeri: 0,3 MPa
Su doldurma ve
boşaltma valfi
19-TR 20-TR
