–54–
TR
Güç kaynağı kablosu ve iletişim kablolarının özellikleri
Güç kaynağı kablosu ve iletişim kabloları yerel olarak temin edilir.
Güç kaynağı özellikleri için aşağıdaki tabloya bakınız. Kapasitenin yeterli olması durumunda aşırı ısınma veya
yanma meydana gelebilir.
Dış ünite güç kapasitesi ve güç kaynağı kablolarının özellikleri ile ilgili daha fazla bilgi için dış ünite ile birlikte gelen
Kurulum Kılavuzuna bakın.
Sıcak su modülü güç kaynağı
•Sıcak su modülü güç kaynağı için, sadece dış üniteden ayrı olan bir güç kaynağı hazırlayın.
• Güç kaynağını, devre kesiciyi ve sıcak su modülüne bağlı ana düğmeyi aynı dış üniteye de bağlayarak bunlar
beraber kullanılabilirler.
• Güç kaynağı kablo özelliği: Kablo 3-damar 2,5 mm², Tasarım 60245 IEC 57 ile uyumlu
▼ Güç kaynağı
Kontrol kablolaması, Merkezi kontrol ünitesi kablolaması
•2-damarlı, kutupsal kablolar iç ünite (sıcak su modülü dahil) ve dış ünite kontrol kablolaması ve Merkezi
kumanda kablolaması amacı ile kullanılır.
• Gürültü problemini engellemek için 2 damarlı zırhlı kablo kullanın.
• İletişim hattı uzunluğu, iç ünite (sıcak su modülü dahil) ile dış ünite arasındaki üniteler arasındaki bağlantı
mesafesine merkezi kontrol sisteminin kablo uzunluğu eklenerek bulunur.
▼ İletişim hattı
Uzaktan kumanda kablo bağlantısı
•2-damarlı kutupsuz kablo, uzaktan kumandaların ve grup uzaktan kumandaların kablolaması amacı ile kullanılır.
Çıkış sinyali işlevi kablolaması
• Gürültü problemini engellemek için 2 damarlı zırhlı kablo kullanın.
Güç kaynağı 220 V – 240 V ~, 50 Hz
Güç kaynağı düğmesi / devre kesici veya güç kaynağı kablolaması / sıcak su modülü için sigorta değeri sıcak su modülü toplu
akım değerlerine göre seçilmelidir.
Güç kaynağı kablosu 50 metrenin altında 2,5 mm
2
İç ünite (sıcak su modülü dahil) ve dış
ünite arasındaki kontrol kabloları
bağlantısı (2 damar koruyuculu kablo)
Kablo boyutu
(1000 m'ye kadar) 1,25 mm²
(2000 m'ye kadar) 2,0 mm²
Merkezi kontrol hattı kablolaması (2'li
zırhlı kablo)
Uzaktan kumanda kablolaması, uzaktan kumanda üniteler
arası kablolama
Kablo boyutu: 0,5 mm² ila 2,0 mm²
Uzaktan kumanda kablolaması ve uzaktan kumanda
üniteler arası bağlantı kablolaması için toplam kablo
uzunluğu = L + L1 + L2 + ... Ln
Sadece kablolamalı tip için 500 m'ye kadar
Sadece kablosuz tipin dahil
olması durumunda
400 m'ye kadar
Uzaktan kumanda üniteler arası bağlantı kablolaması için toplam kablo uzunluğu = L1 + L2
+ ... Ln
200 m'ye kadar
Çıkış işlevi kablolaması (2'li koruyuculu kablo) Kablo boyutu (2 m'ye kadar) 0,5 mm²
Uzaktan kumanda kablosu (İletişim hattı) ve AC 220 – 240 V
kablolar birbirleri ile paralel olarak temas edemezler ve aynı kablo
kanalı içinde bulunamazlar. Bunun yapılması durumunda, gürültü
veya diğer faktörler nedeni ile problemler ortaya çı kar.
HWM : Sıcak su modülü
Grup kontrolü için sıcak su modüllerini ve iç üniteleri birlikte bağlamak mümkün değildir.

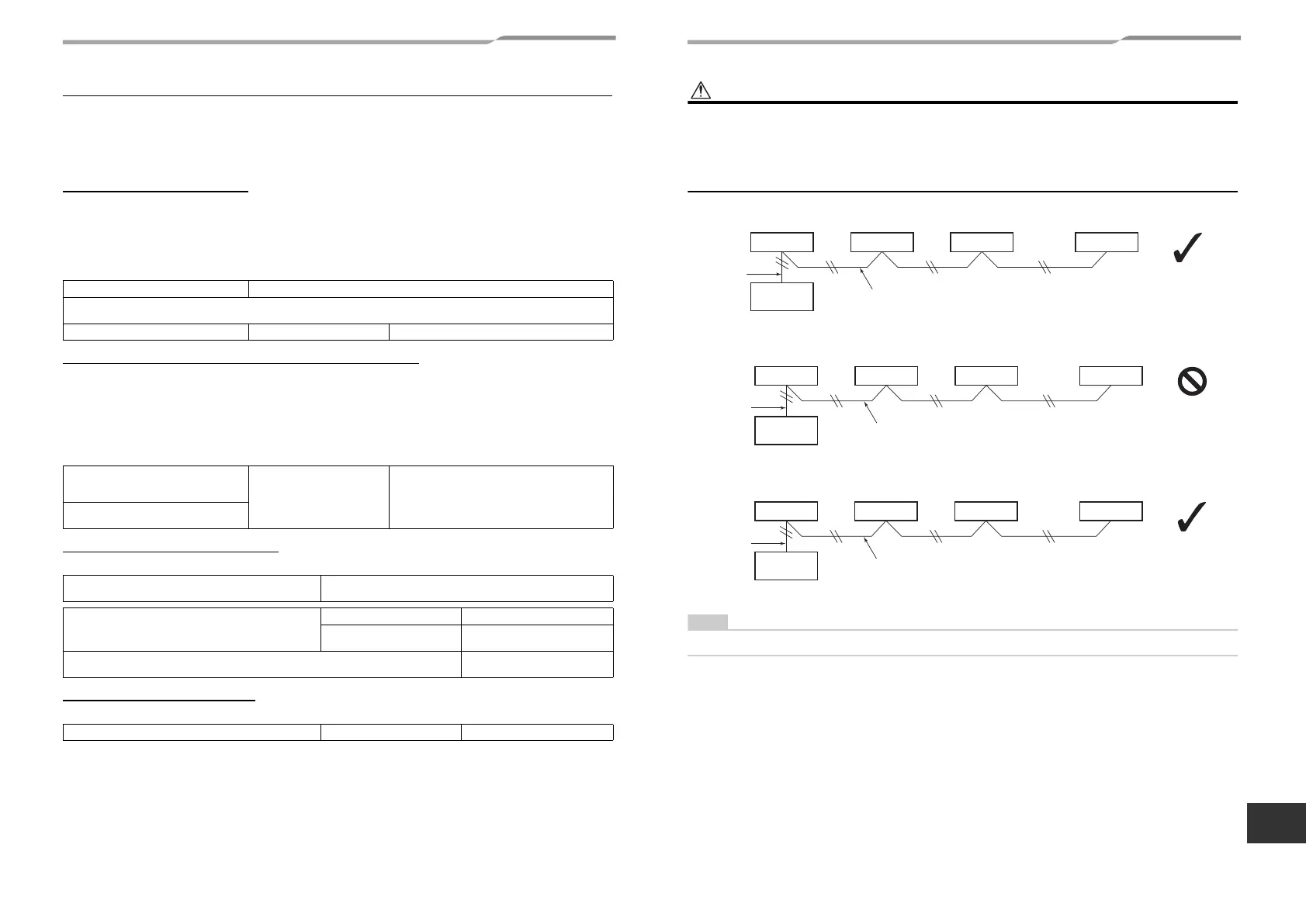

L1
L
L2 Ln
İç ünite
Uzaktan kumanda üniteler arası
kablo bağlantısı
İç ünite İç ünite İç ünite
Uzaktan
kumanda
(Maks. 8 ünite)
Uzaktan
kumanda
kablo
bağlantısı
Doğru
L1 L2 Ln
L
HWM
İç ünite İç ünite İç ünite
Uzaktan
kumanda
(Maks. 8 ünite)
Yanlış
Uzaktan kumanda üniteler arası
kablo bağlantısı
Uzaktan
kumanda
kablo
bağlantısı
Ln
(
*
)
L
L1 L2
HWM HWM HWM HWM
Uzaktan
kumanda
(Maks. 8 ünite)
Doğru
Uzaktan kumanda üniteler arası
kablo bağlantısı
Uzaktan
kumanda
kablo
bağlantısı
(*) : Çoklu soğutucu sistemleri olması durumunda
