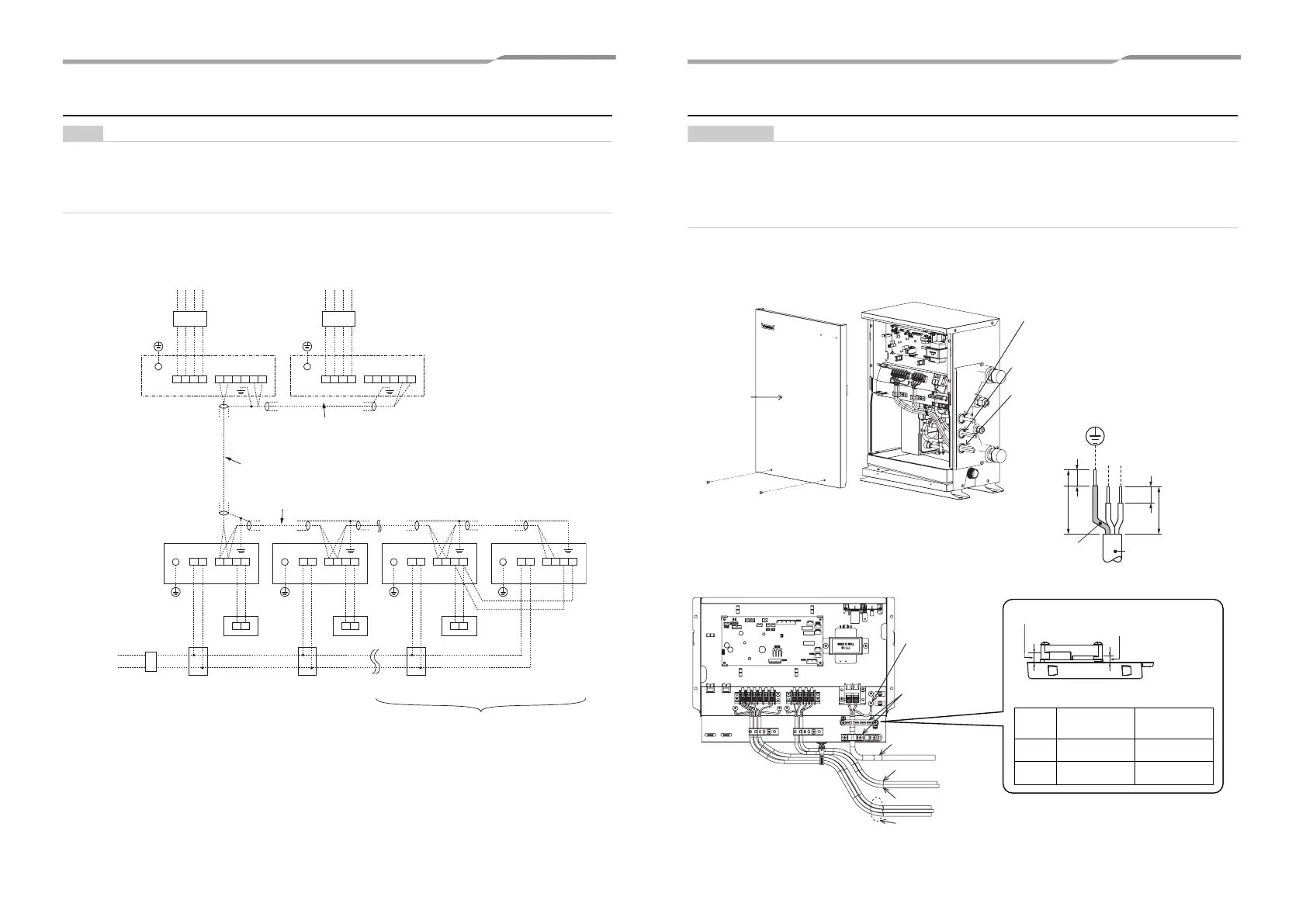

 İç (sıcak su modülü dahil) ve dış üniteler arasında kablolama
NOT
• İç üniteler (sıcak su modülü dahil) ile dış üniteler arasında kontrol kablolaması yapılan bir dış ünite otomatik
olarak başlangıç ünitesi konumuna gelir.
• Sistemin (dış ünite) devre kesicisi AÇIK konuma ayarlandıysa sıcak su modülünün devre kesicisini kapatmayın.
• Bu sorun oluşmasına neden olabilir.
▼ Kablo bağlantı örneği
U1 U2
U1 U2 U3 U4L1 L2 L3 N U5 U6
LN AB
AB
U1 U2 U3 U4L1 L2 L3 N U5 U6
U1 U2LN AB
AB
U1 U2LN AB
AB
U1 U2LN AB
Dış Güç kaynağı
380 V - 415 V ~, 50 Hz
Devre kesici,
Güç düğmesi
Uzaktan kumanda
İç ünite
Dış Güç kaynağı
380 V - 415 V ~, 50 Hz
Uzaktan kumanda
Uzaktan kumanda
İç ünite Sıcak su modülü
Devre kesici Devre kesici
Başlangıç dış
ünite
Takip eden dış
ünite
Dış üniteler arası kontrol kablolaması
İç ve dış ünite arasında kontrol kablolaması
İç üniteler arası kontrol kablolaması
İç güç kaynağı
220 V - 240 V ~, 50 Hz
Toprak Toprak Toprak Toprak
Grup kontrolü
Kablo çekme kutusuKablo çekme kutusuKablo çekme kutusu
Toprak
terminali
Toprak
terminali
Sıcak su modülü
İki sıcak su modülünün
bağlanması durumunda;
 Kablo bağlantısı
GEREKSİNİM
• Kabloları terminal numaraları ile eşleşecek şekilde bağlayın. Hatalı bağlantı arızaya neden olur.
• Kabloların, sıcak su modülünün kablo bağlantı deliklerinin rakorundan geçirin.
• Servis esnasında veya diğer bir amaçla elektrik kontrol kutusunu asmak için kablo üzerinde boşluk (yaklaşık 100
mm) bırakın.
• Uzaktan kumanda için alçak gerilim devresi sağlanmıştır. (Alçak gerilim devresini bağlamayın)
• İki montaj cıvatasını (2 yerde) söküp, sıcak su modülünün ön panelini çıkarın.
• Terminal bloğunun vidalarını sıkıştırın ve elektrik kontrol kutusuna bağlı kabloları kablo bağı ile sabitleyin.
(Terminal bloğunun bağlantı bölümüne baskı uygulamayın.)
•Sıcak su modülünün ön panelini kabloları sıkıştırmadan monte edin.
Ön panel
Güç kaynağı kablolaması
Kontrol kablolaması
Dış sinyal kablolaması
R
(L)
S
(N)
10
10
30
60
Topraklama
kablosu
Güç kaynağı kablosu
(Birim: mm)
COMS1S2S3S4S5 U1U2 A B
R
(L)
S
(N)
D Tarafı (Boşluk: 8,5 mm)
C Tarafı (Boşluk: 4 mm)
* Kablo kelepçesi sol tarafa takılabilir.
Kablo
türü
Özellik
Kablo
kelepçesinin
konumu
Cabtyre
kablo
3 damarlı bükülü
kablo 2,5 mm²
D Tarafı
Cabtyre
kablo
4 damarlı bükülü
kablo 1,5 mm²
C Tarafı
Toprak Vidası
Kablo kelepçesi
(Güç kaynağı kablosu
için)
Güç kaynağı kablosu
Uzaktan kumanda kablosu
Kontrol kablo
Çıkış sinyali işlevi kablolaması
43-TR 44-TR
