–56–
TR

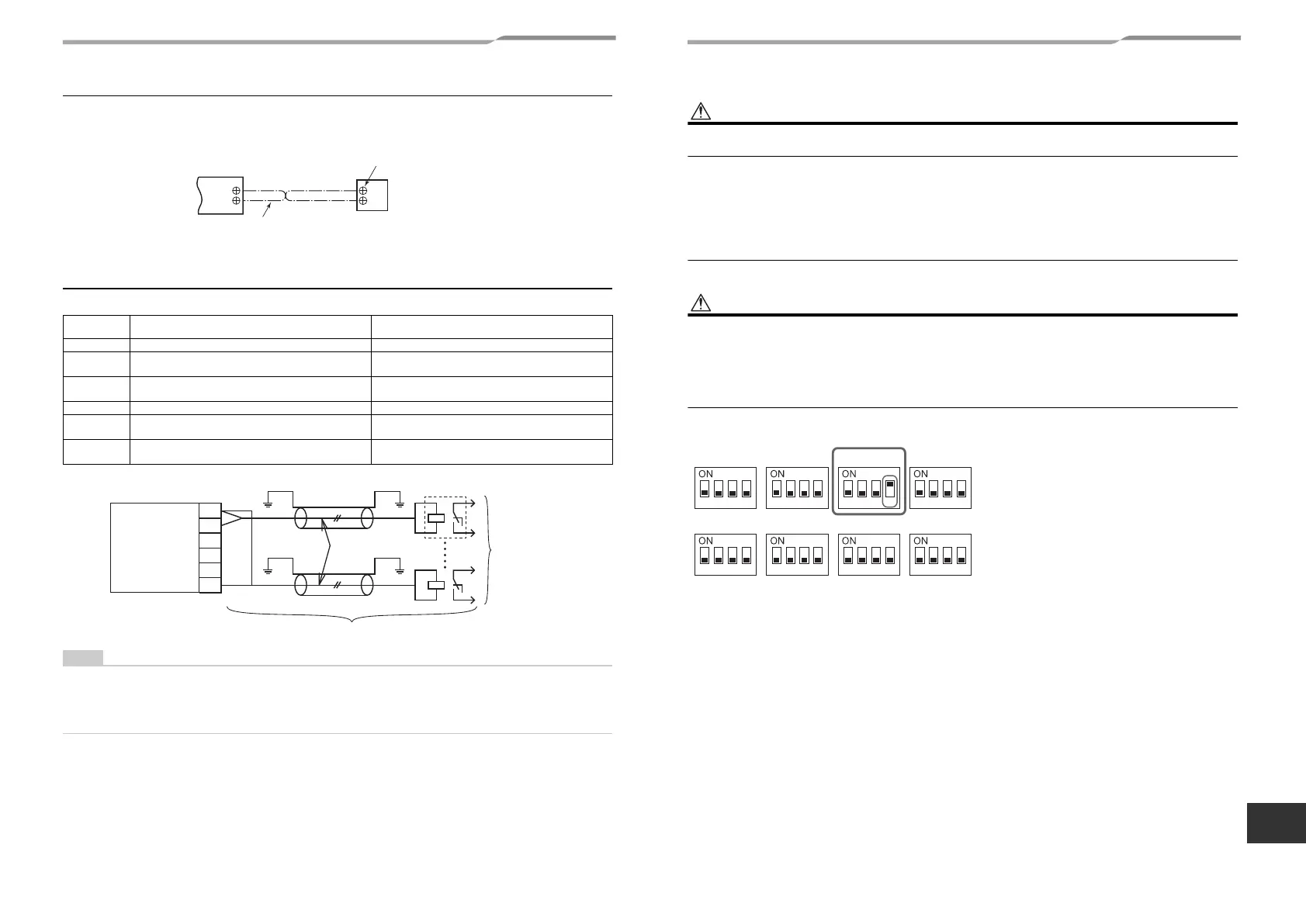

 Uzaktan kumanda kablo bağlantısı
•Bağlanacak kabloyu yaklaşık 9 mm soyun.
▼ Kablo şeması
 Çıkış sinyali işlevi kablolaması
Sıcak su modülünden aşağıdaki çıkış sinyallerini bağlayın.
NOT
Yardımcı rölelerin (yerel olarak temin edilebilir) sıcak su modülü çıktı sinyali işlevlerine bağlantıya olanak tanımak
için çıktı sinyali işlevi kablolalarına bağlanması gerekir. Her bir çıkış sinyali işlevi kablosundan mevcut maksimum
çıkış sinyali 16 mA'dır. Lütfen sıcak su modülünün P. C. kartının zarar görmesini önlemek için röle bobinin nominal
akımının 16 mA'dan daha az olduğundan emin olun.
Terminal blok
No.
İşlev Açıklamalar
COM DC12V (COM) S2 ~ S5 konektörü için ortak
S1 Buz çözme çıkışı (COM-S1)
DC12V
Röle bobini 16 mA'dan daha azdır.
S2 Isıtıcı çıkışı (COM-S2)
DC12V
Röle bobini 16 mA'dan daha azdır.
S3 - -
S4 Isıtma termostatı AÇIK (ON) çıkışı (COM-S4)
DC12V
Röle bobini 16 mA'dan daha azdır.
S5 Pompa çıkışı (COM-S5)
DC12V
Röle bobini 16 mA'dan daha azdır.
A
B
A
B
Bağlantı kutusu
Uzaktan kumanda
ünitesi
Sıcak su modülünün uzaktan
kumanda kablo bağlantısı
için bağlantı kutusu
Uzaktan kumanda kablosu
(Yerel olarak temin edilir)
COM
S1
S2
S3
S4
S5
Dış aktüatör
Çıkış işlevi kablolaması
Sıcak su modülü
çıktı sinyali işlevi
terminal bloku
(CN60)
Yerel olarak temin edilir
Röle
▼ Çıkı ş işlevi kablolaması
DİKKAT
Çıkış sinyali işlevleri birincil temel izolasyondan ayrıdır.
• Gürültü problemini engellemek için 2 damarlı zırhlı kablo kullanın.
•Sıcak su modülü çıkış sinyali işlevi terminal bloku ve röle arasındaki kablo uzunluğunu en fazla 2 m olarak
belirleyin.
• Yerel olarak temin edilir ve ısıtıcı ve pompa gibi koruyucu cihazlar monte edilir.
 Adres ayarlaması
Adres ayarlaması için dış ünite ile birlikte temin edilen Montaj Kılavuzu'ndaki talimatları izleyin.
DİKKAT
Başlangıç dış ünitesinin P.C. kartındaki SW09 DIP anahtarı 4'ü “AÇIK”
konuma getirin (fabrika varsayılan ayarı “KAPALI”).
Güç kaynağı kesildiğinde suyun donmasını önlemek için VRF sistemi
durdurulacaktır.
Başlangıç dış ünitesindeki arabirim P.C. kartı
SW06 SW07 SW09 SW10
SW11 SW12 SW13 SW14
1234 1234 1234 1234
1234 1234 1234 1234
45-TR 46-TR
