22

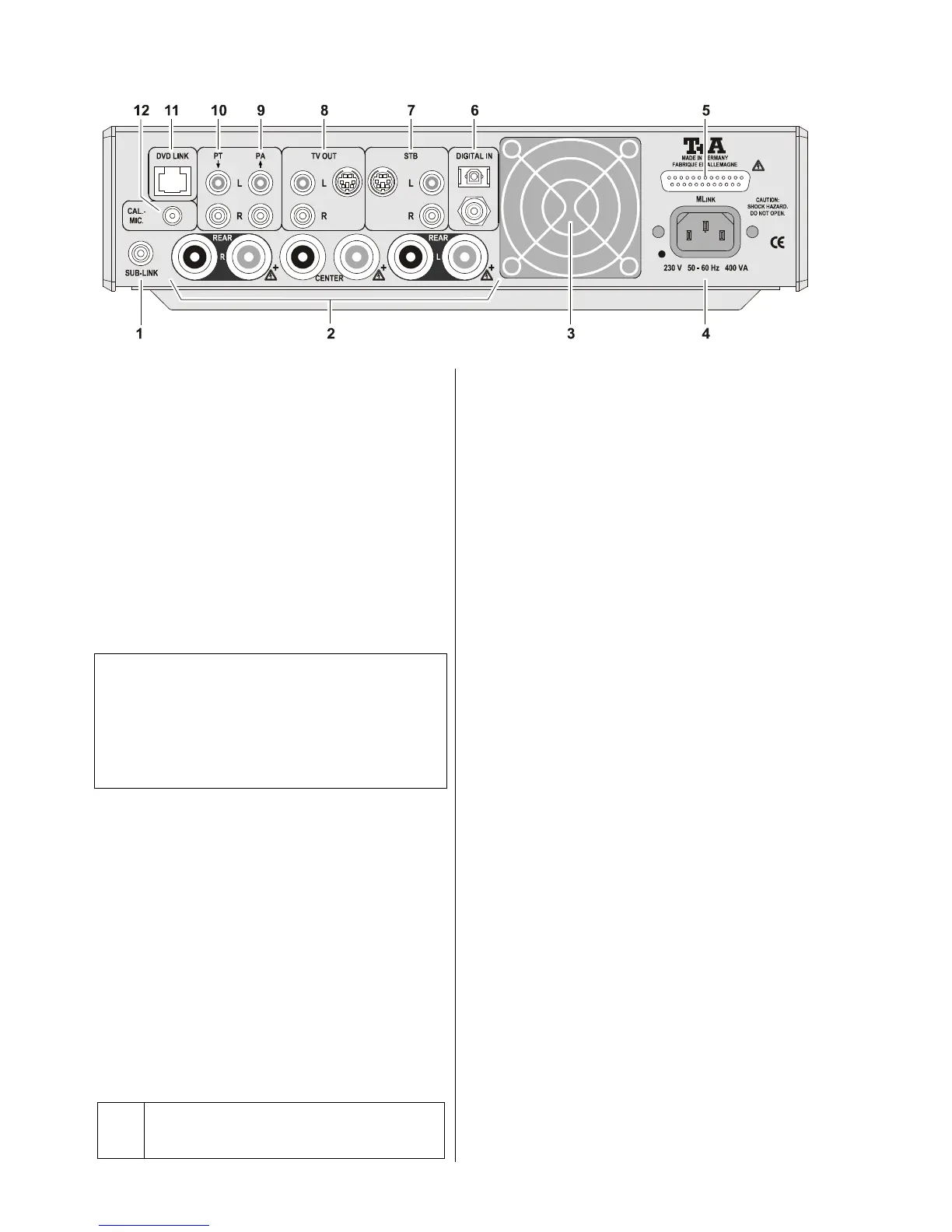

Anschlusselemente
SUBWOOFER OUTPUT
(CINCH)
Subwoofer-Ausgang (Anschluss an den PA 820 M).
Lautsprecherklemmen
REAR (R)
Hier wird die hinten (engl. rear) rechts stehende
Surround-Lautsprecherbox angeschlossen.
CENTER
Hier wird der vorn mittig zwischen den Hauptlaut-
sprechern stehende Centerlautsprecher angeschlossen.
REAR (L)
Hier wird die hinten (engl. rear) links stehende Surround-
Lautsprecherbox angeschlossen.
Hinweis:
Für die Benutzung außerhalb von Ländern der EU können
die roten/schwarzen Stopfen aus den
Lautsprecherklemmen entfernt werden. Der Anschluss der
Lautsprecher kann dann mit Bananensteckern erfolgen.
Die Stopfen sind in die Klemmen nur eingesteckt. Sie
können mit einem geeigneten Werkzeug (z. B.
Messerklinge) nach hinten aus der Klemme gelöst werden.
Lüfter
Die intelligente Mikroprozessor-Lüftersteuerung des
DD 820 M erfasst laufend alle Betriebsparameter der
Endstufen und des Netzteiles.
Aus den Temperaturdaten, die an mehreren Stellen ge-
messen werden, sowie den Belastungs- und Ausgangs-
pegeldaten wird ein Bedarfsprofil für die Lüfterleistung
errechnet und die Lüfterleistung entsprechend in drei
Stufen geregelt.
Durch diese Regelung ist der DD 820 M in der Lage,
über mehrere Stunden problemlos hohe Ausgangspegel
zu liefern ohne zu überhitzen.
Andererseits wird die Lüfterleistung bei leisen Musik-
passagen reduziert. Dadurch werden die Endstufen auf
ihrer klanglich optimalen Betriebstemperatur gehalten
und zudem wird das Lüftergeräusch minimiert.
Der Lüfter darf auf keinen Fall durch Kabel
o. ä. blockiert werden. Die Lüfterflügel
müssen ungehindert drehen können.
Netzeingang
In diese Buchse wird das Netzkabel eingesteckt. Beim
Netzanschluss sind unbedingt die Hinweise in den
Kapiteln 'Installation, Inbetriebnahme, Sicherheitshin-
weise' zu befolgen.
M
LINK
Steuerschnittstelle zum Anschluss an den
-Ver-
stärker PA 820 M.
DIGITAL IN
Eingangsbuchsen zum Anschluss einer Settopbox mit
koaxialen oder optischen Digitalanschluss.
SETTOPBOX-INPUT
Eingangsbuchsen zum Anschluss einer Settopbox mit
S-Video und Analog-Cinch-Anschluss.
TV-OUTPUT
Ein-/Ausgangsbuchsen zum Anschluss eines Fernseh-
gerätes mit S-Video-Anschluss.
Tonausgang für Frontkanäle
(zum PA 820 M)
Stereotoneingang
(vom PT 820 M)
DVD
LINK
Buchse zum Anschluss eines DVD 820 M.
CAL.-MIC.
Eingang für ein Mikrofon zur Kalibrierung der Laut-
sprecherpegel (s. Kapitel 'Assistent Menü').
