T+A DD 820 M - Anschluss eines Analogen SAT-Receivers

27
Analoger SAT-Receiver
• Wenn der Receiver einen S-Video-Ausgang hat,
schließen Sie ihn gemäß Anschlussbild 2 an.
• Wenn der Receiver über einen Scart / S-Video-Aus-
gang verfügt, schließen Sie ihn gemäß Anschlussbild 3
an.
Hinweis:
Anstelle eines analogen SAT-Receivers kann in gleicher
Weise auch jedes andere analoge Video-Quellgerät an
den STB-Eingang angeschlossen werden.

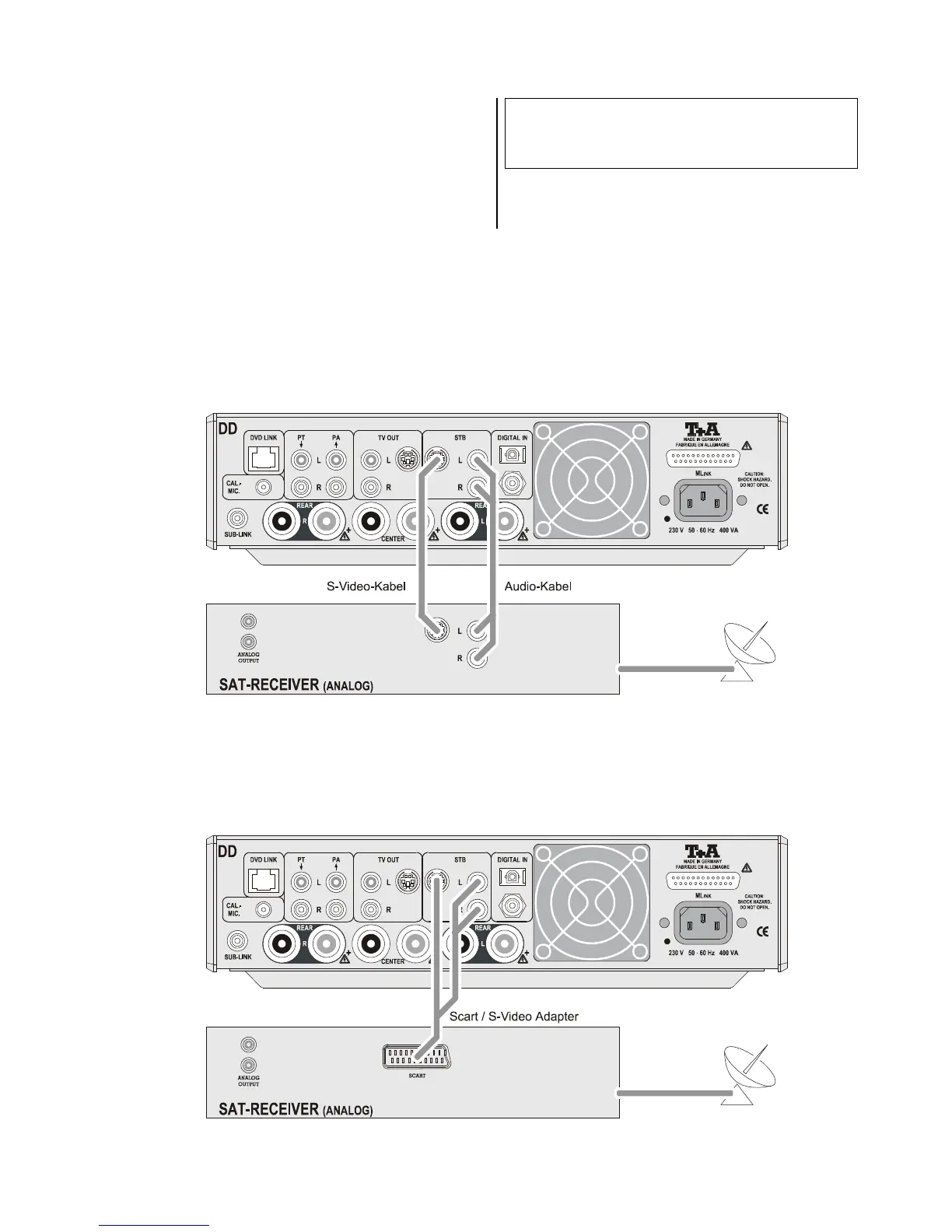

Anschluss-Schema 2
Analoger SAT-Receiver mit S-Video-Ausgang am DD 820 M.
Anschluss-Schema 3
Analoger SAT-Receiver mit Scart Ausgang am DD 820 M.
